Технические характеристики

Грузоподъемность: от 1 до 250 тонн

Высота подъема: от 3 до 80 м

Тип привода: электрический

Производитель: STAHL Crane Systems

Описание

Описание:

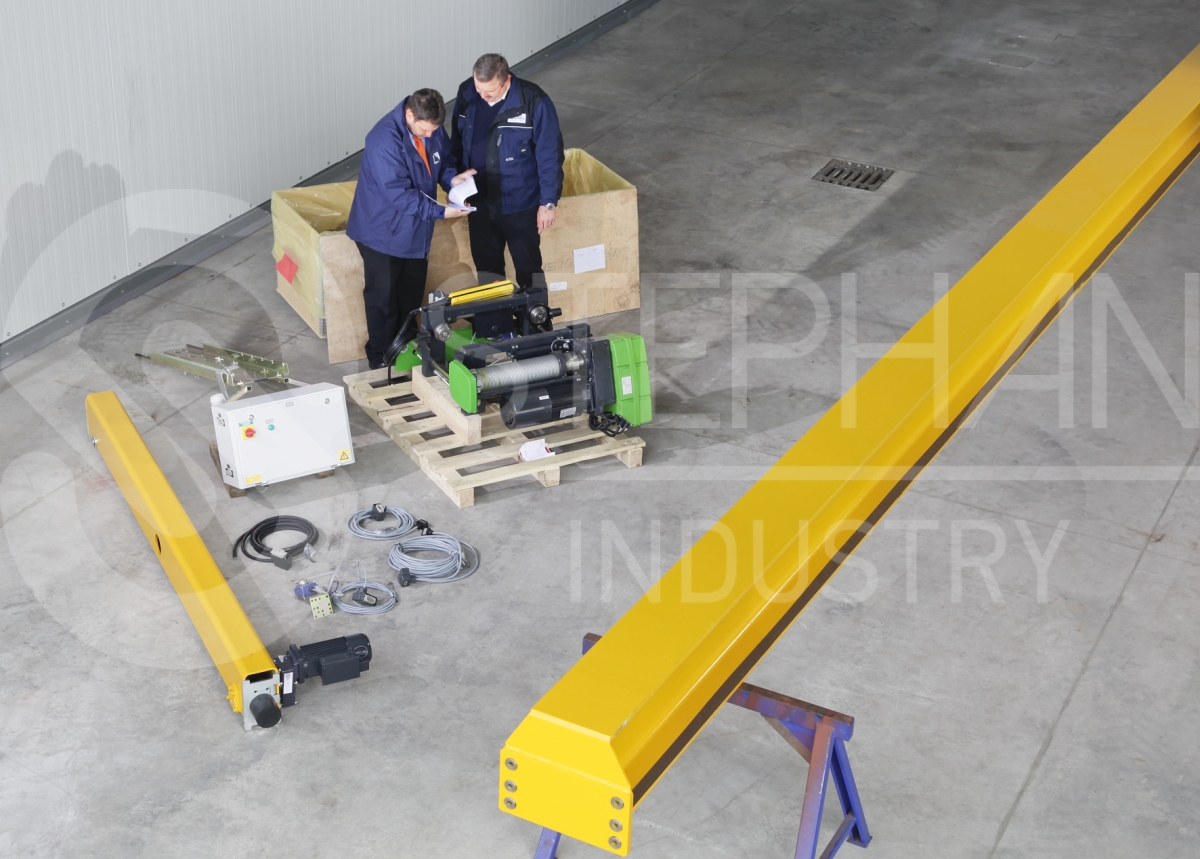

Кит-комплект или крановый комплект STAHL представляет собой крановые комплектующие: концевые балки с мотор-редукторами, тельфер, система управления и токоподвод к тельферу. Фактически, крановый комплект это мостовой кран без пролетных балок.

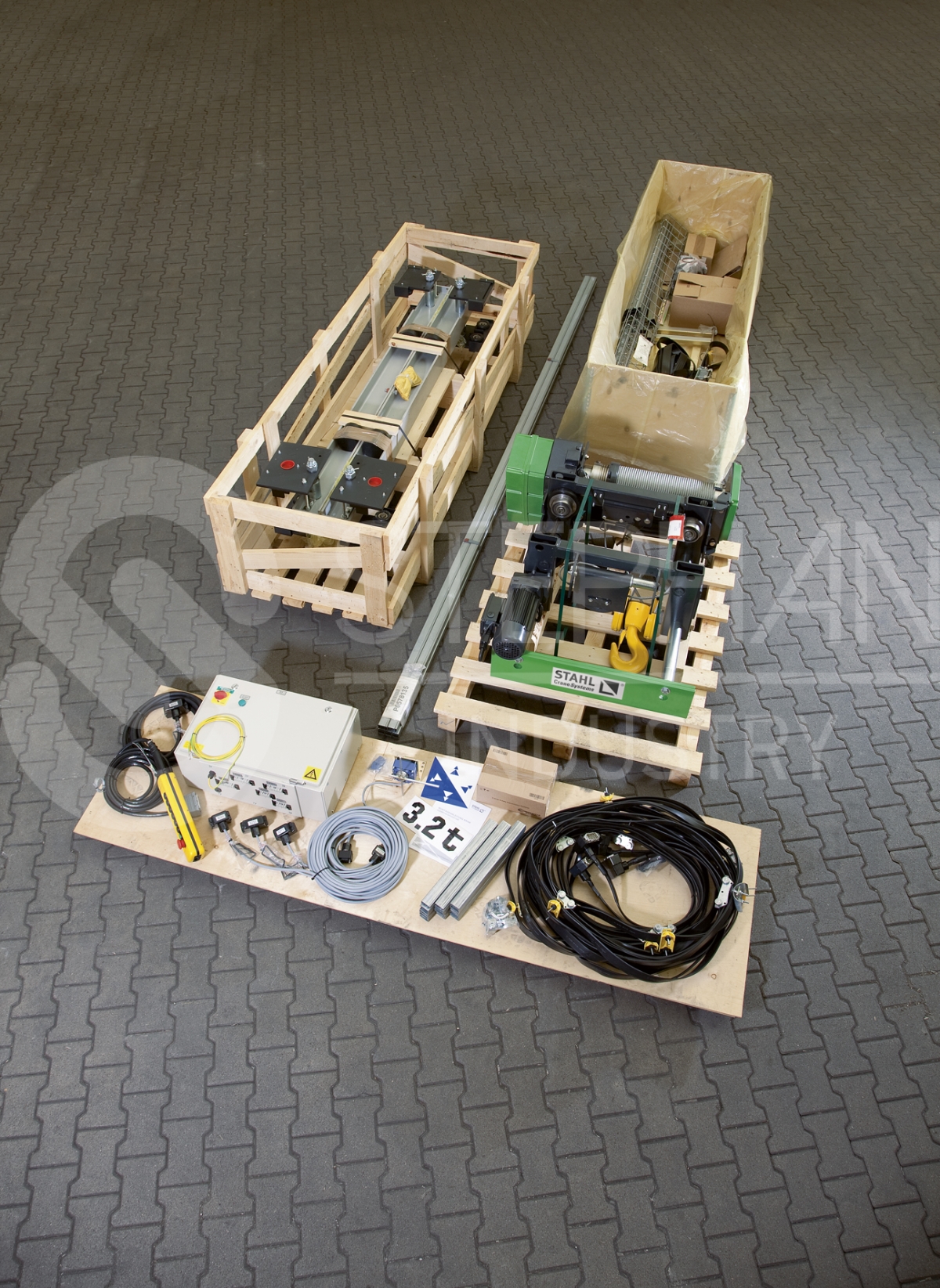

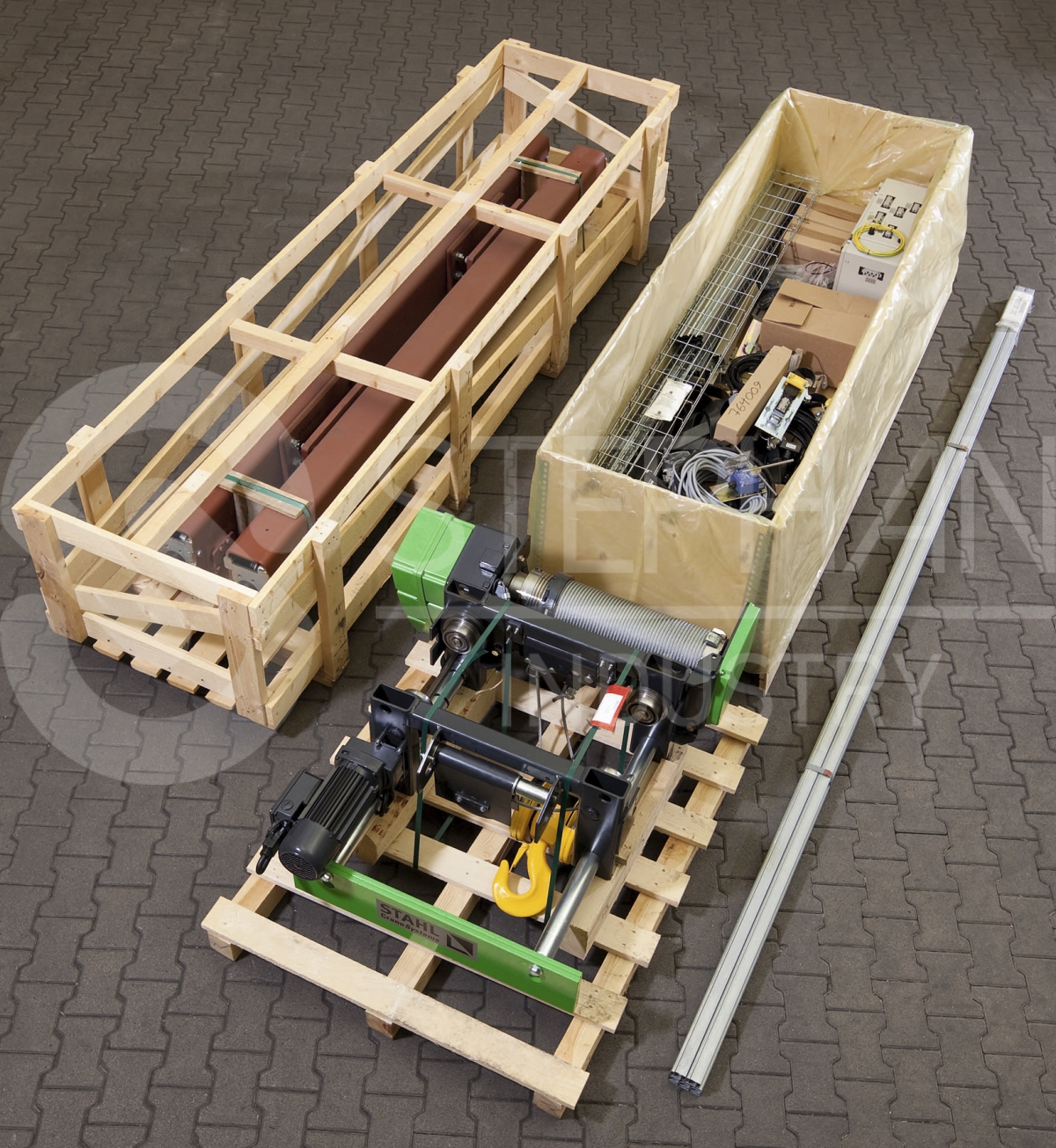

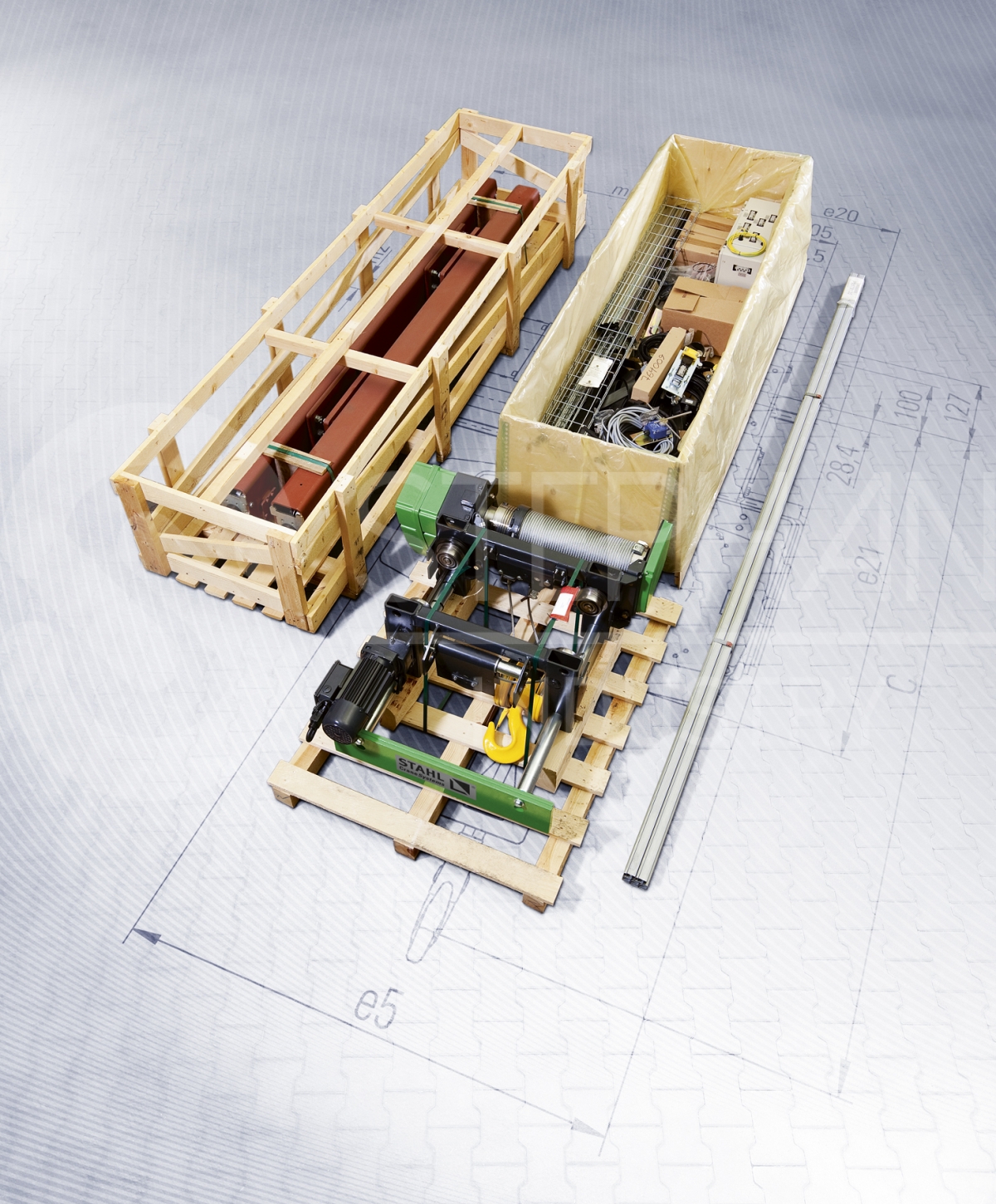

Данное решение нашло широкое применение по всему миру. Удобство данного решения заключается в отсутствии перевозки пролетных балок с завода изготовителя до конечного заказчика. Пролетные балки являются самой тяжелой и габаритной частью мостового крана. В связи с чем, их перевозка является наиболее дорогостоящей по отношению к остальным комплектующим. Краны с пролетом до 13,5 меторв могут быть перевезены в стандартной еврофуре. Если же пролет крана больше 13,5 метров, то появляется необходимость в перевозке оборудования специализированным транспортом, что значительно увеличивает стоимость оборудования. Можно предусмотреть разрезную конструкцию пролетных балок, но это увеличит трудозатраты и стоимость монтажных работ и сборки крана. Перевозка кранового комплекта, как правило, занимает не более половины евро-фуры или одной 6 метровой машины. Сами пролетные балки могут быть изготовлены вблизи от конечного заказчика по нашим чертежам.

Данное решение особенно удобно краностроителям (крановым заводам). Конечным потребителям кранов, мы предлагаем данное решение, при условии, что мы сами изготовим пролетные балки кранов на территории РФ, Беларуси или Казахстана, проведем контрольную сборку и доставим готовые краны к Вам на площадку. Предложенное решение недавно появилось в России и им уже воспользовались ряд предприятий: ОАО "РЖД", ОАО "Газпром", Амкадор-ДОМЗ и многие другие.

Особенности мостовых кит-комплектов (кит-кранов) кранов STAHL:

Все компоненты тестируются перед отгрузкой

Система подключения plug'n play

Все соединения маркируются для удобства сборки и электросборки

Кабельные тележки токоподвода устанавливаются заранее

Возможно исполнение во взрывозащищенном исполнении

Штепсельные соединители обеспечивают простой электрический монтаж

Уменьшенные размеры, вес, нагрузки, потребляемая мощность

Возможное исполнение крановых комплектов:

- мостовой двухбалочный опорный кран

- мостовой однобалочный опорный кран

- мостовой однобалочный подвесной однопролетный кран

- мостовой однобалочный подвесной двухпролетный кран

- мостовой двухбалочный подвесной кран

Т.к. крановый комплекты представляет собой мостовой кран без пролетных балок, чертежи на данное оборудование можно найти на нашем сайте в соответствующих разделах мостовых кранов.

Стандартная комплектация кит-комплектов (кит-кранов) STAHL:

- 2 скорости подъема

- 2 скорости передвижения крана

- 2 скорости передвижения тали

- Тормоза на все механизмы

- Степень защиты IP 55

- Концевые выключатели передвижения крана

- Концевые выключатели передвижения тельфера

- Концевой выключатель подъема/опускания

- Ограничитель грузоподъемности

- Регистратор параметров и счетчик мото-часов (при комплектации крана канатной талью)

- Гибкий кабельный токоподвод по с-шине

- Толщина лакокрасочного слоя тельфера 80мкм

- Концевые балки без окраски, только грунтовка

Возможные опции кит-комплектов (кит-кранов) STAHL:

- Степень защиты электрооболочек – IP 66

- частотное управление всеми приводами крана

- система ASR (обеспечивает увеличенную скорость подъема тали без груза)

- система предотвращающая движение крюковой подвески после соприкосновения груза с полом

- Мультиконтроллер SMC (Регистрация эксплуатационных данных: количества рабочих часов, суммарной нагрузки, количества отключений двигателя, аварийных остановок и изменения нагрузки, так же возможно подключение к ПК)

- Радиоуправление

- Звуковая и световая сигнализация

- Дополнительный (второй) тормоз механизма подъема

- Ручное растормаживание тормозов механизма подъема

- Специальная окраска с толщиной ЛКП до 240 мкм (согласно C4 по DIN EN ISO 12944-5)

- Покраска в специальный цвет

- Индикатор нагрузки навесной на мост крана (Четырехзначный 7-сегментный индикатор нагрузки. Крупноформатный, светящийся красным)

- Индикатор нагрузки на пульте управления

* не все опции применимы для взрывозащищенного исполнения




Не забудьте посетить нашу Видеогалерею для более детального ознакомления с культурой производства завода STAHL Crane Systems и работой изготовленной продукции!

Т.к. крановый комплект представляет собой мостовой кран без пролетных балок, чертежи на данное оборудование можно найти на нашем сайте в соответствующих разделах мостовых кранов. В случае отсутствия необходимых Вам чертежей, просим прислать нам запрос и мы подготовим для Вас требуемые чертежи. Мы так же готовы предоставить Вам чертежи в редактируемом формате dwg, а так же 3D модели STP.
