Технические характеристики

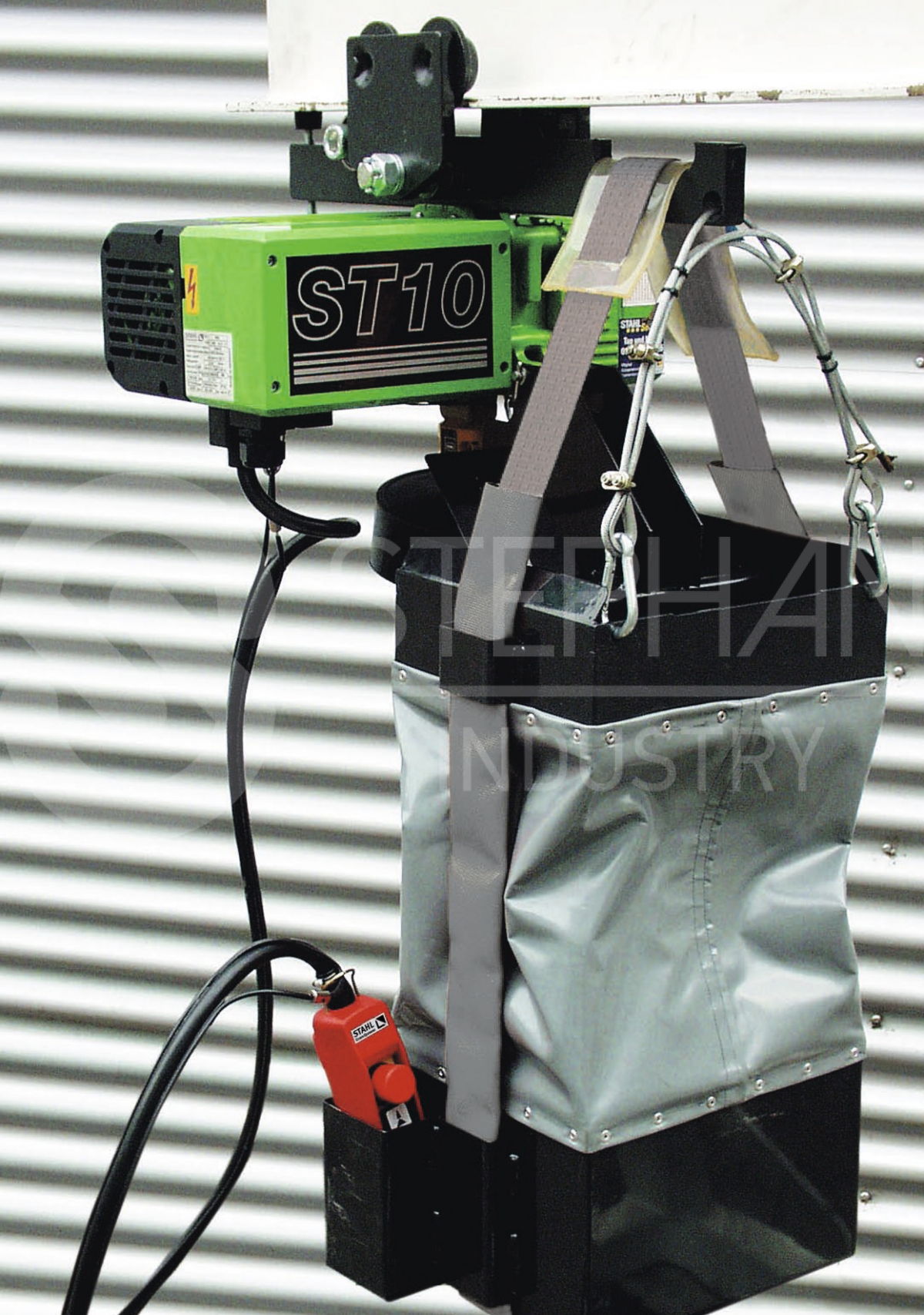

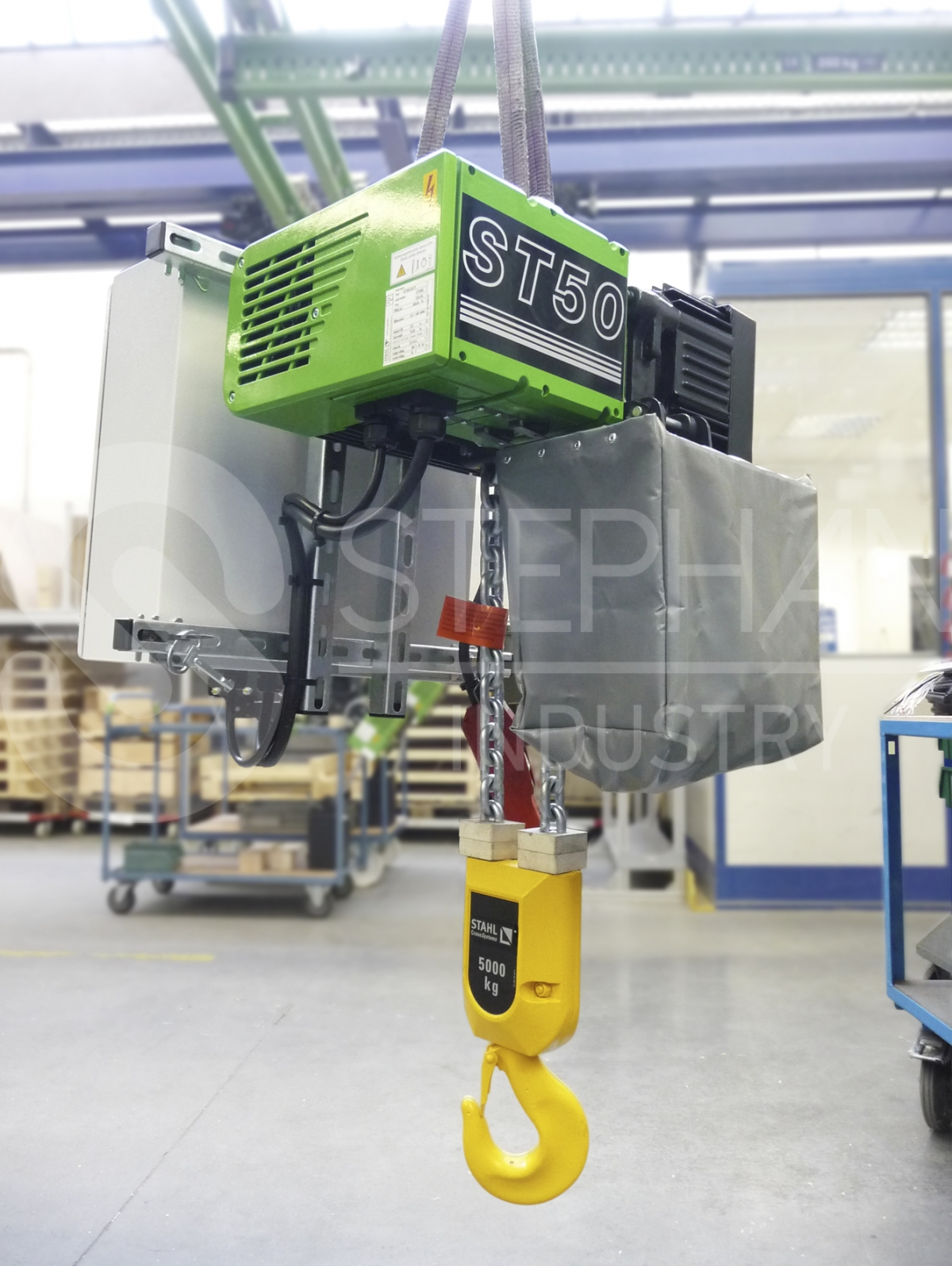

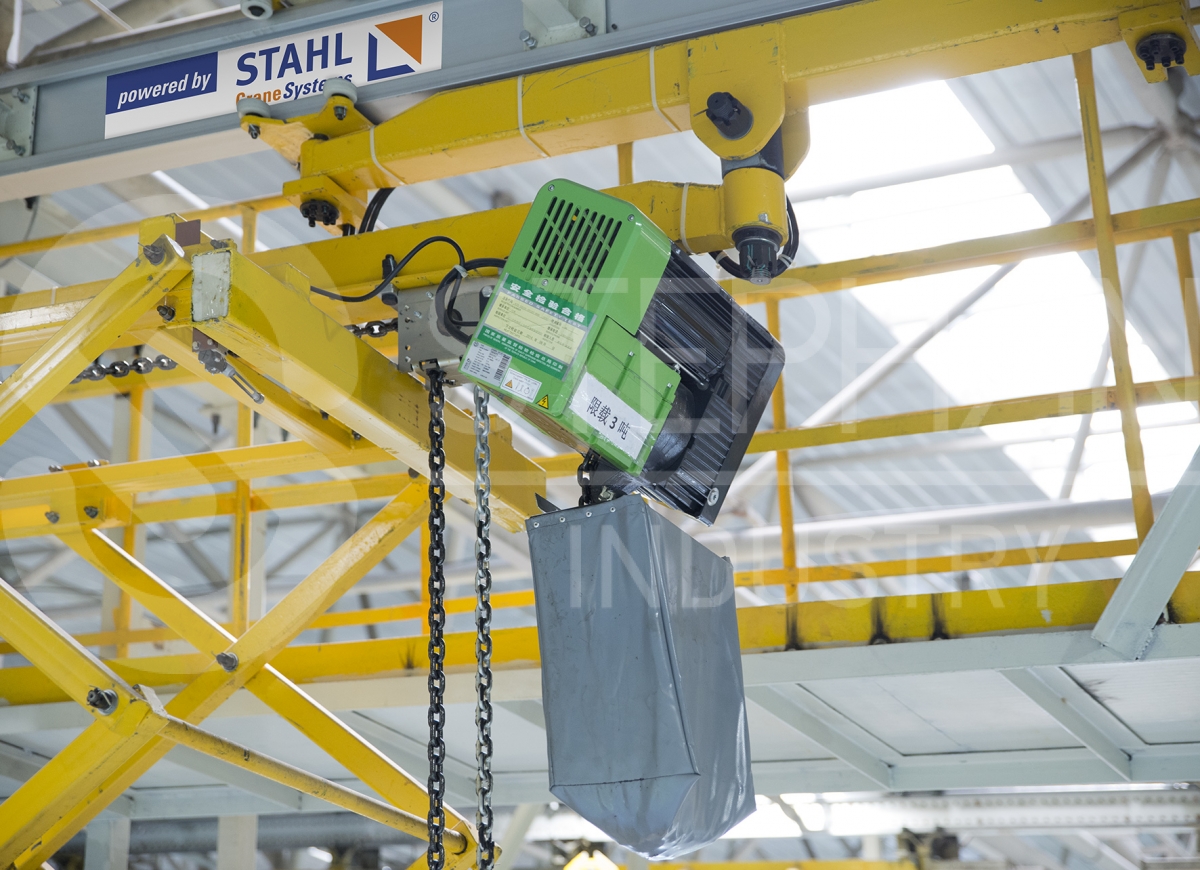

Исполнение: Электрические цепные стационарные тали ST (STAHL)

Грузоподъемность: от 0.125 до 6.3 тонн

Высота подъема: от 3 до 80 м

Тип привода: электрический

Производитель: STAHL CraneSystems

Описание

Программа цепных талей ST представляет собой одну из самых профессиональных и универсальных программ из тех, что предлагаются сегодня в мире. Каждая модель цепной тали имеет свои индивидуальные достоинства, касающиеся эксплуатационных характеристик, и основанные на многолетнем опыте компании STAHL CraneSystems в сфере разработки грузоподъемных механизмов. Убедительные достоинства серии ST - относятся ко всем талям!

Стандартная комплектация талей серии ST:

- 2 скорости подъема

- Степень защиты IP 55

- Контейнер для цепи

- Аварийный концевой выключатель подъема/опускания (Предохранительная фрикционная муфта)

- Аварийный ограничитель грузоподъемности (Предохранительная фрикционная муфта)

- Толщина лакокрасочного слоя 80мкм

Возможное исполнение:

- взрывозащищенное исполнение (серия ST Ex) для Зон (1,2, 21, 22)

- тали с двумя крюками типа (серия STD)

- для работы в химически-агрессивной среде

- для работы при низких температурах до -40С

- для работы при высоких температурах до +80С

- для пищевой промышленности

- для работы в чистых помещениях

- для работы на ветряных турбинах (ветрогенераторах)

Возможные опции талей ST:

- Концевые выключатели подъема/ опускания 2ух и 4ех позиционные

- Степень защиты электрооболочек – IP 66

- Мультиконтроллер SMC (Регистрация эксплуатационных данных: количества рабочих часов, суммарной нагрузки, количества отключений двигателя, аварийных остановок и изменения нагрузки, так же возможно подключение к ПК)

- Радиоуправление

- Звуковая и световая сигнализация

- Цепь из нержавеющей стали

- Дополнительный (второй) тормоз механизма подъема

- Специальная окраска с толщиной ЛКП до 240 мкм (согласно C4 по DIN EN ISO 12944-5)

- Покраска в специальный цвет

- Индикатор нагрузки навесной на корпусе тали (Четырехзначный 7-сегментный индикатор нагрузки. Крупноформатный, светящийся красным)

- Индикатор нагрузки на пульте управления

* не все опции применимы для взрывозащищенного исполнения

Особенности цепных талей STAHL

- Малый объем технического обслуживания

- Штепсельные соединители обеспечивают простой электрический монтаж

- Уменьшенные размеры и вес

- Износостойкие цепи повышенного качества

- Патентованная направляющая цепи, изготовленная из цельнолитого металла

- Износоустойчивая, закаленная цепная звездочка с оптимизированным отводным роликом для незначительного износа цепи

- Оцинкованная цепь с прочным покрытием и высокими характеристиками

Расшифровка маркировки

ST . 2010 - 8/2 2/1 KFN 20.20 E

1    2   3   4      5        6       7       8    9   10

Обозначение типа

1 Конструктивный ряд цепной тали

2 Тип цепной тали

3 Размер цепной тали

4 Грузоподъемность x 100 при 1/1

5 Скорости подъема [м/мин] при 1/1

6 Количество ветвей

1/1 = 1 ветвь

2/1 = 2 ветви

2/2-2 = 2x 1 ветвь

4/2-2 = 2x 2 ветви

7 Тип тележки

8 Размер тележки

9 Размер цепной тали (пункт 3)

Исключение :

KFN32.20 для ST 20 и ST 30

KFN32.32 для ST 32 и ST 50

KFN63.50 для ST 50 и ST 60

KFD32.30 для ST. 30 и ST. 50/60

10 Тип привода тележки

E = электрический привод

H = ручной привод (без привода)




Не забудьте посетить нашу Видеогалерею для более детального ознакомления с культурой производства завода STAHL Crane Systems и работой изготовленной продукции!

По Вашему тебованию, мы готовы предоставить чертежи в редактируемом формате dwg, а так же 3D модели STP. Возможно изготовление талей с параметрами отличными от указанных.
