Технические характеристики

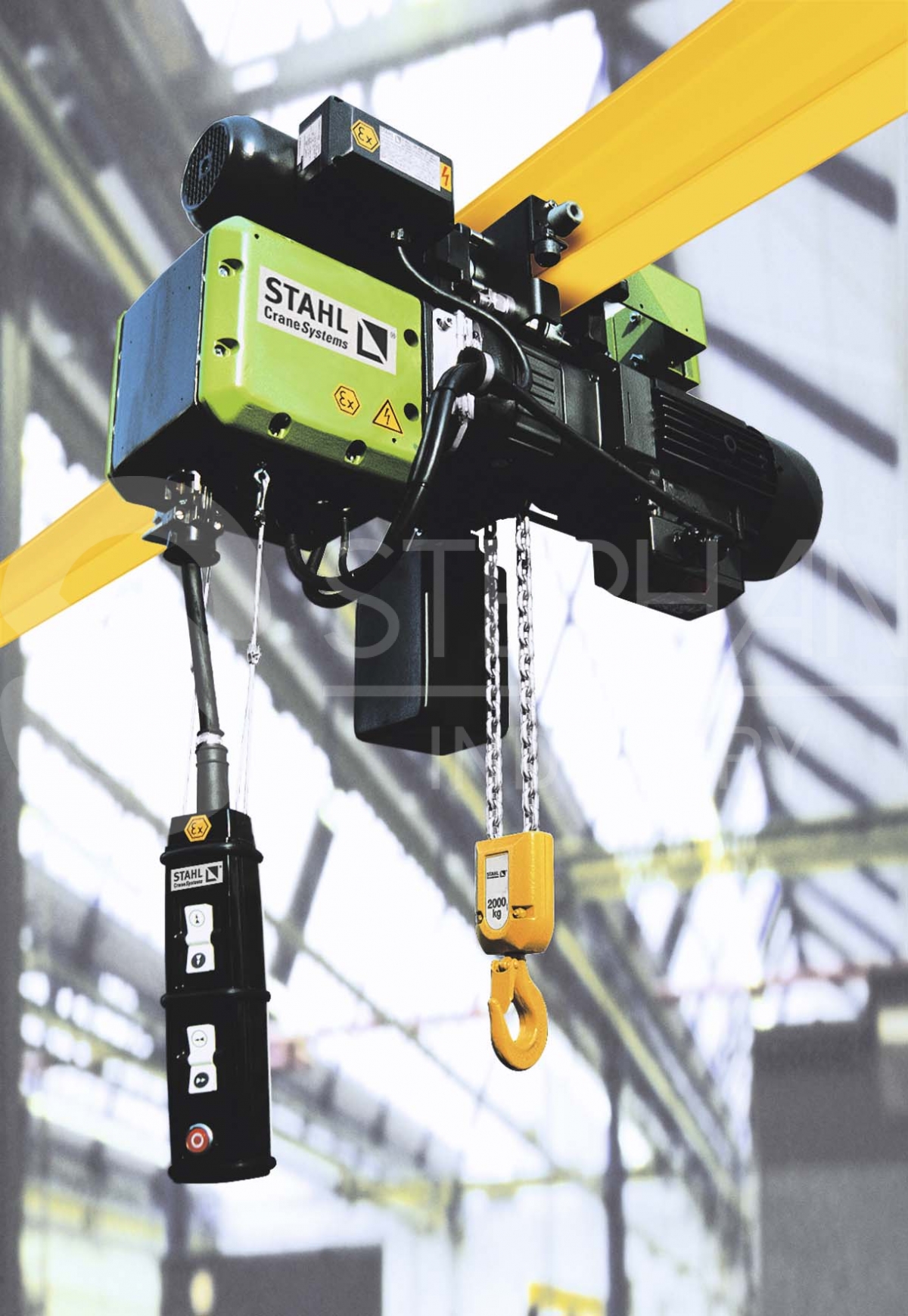

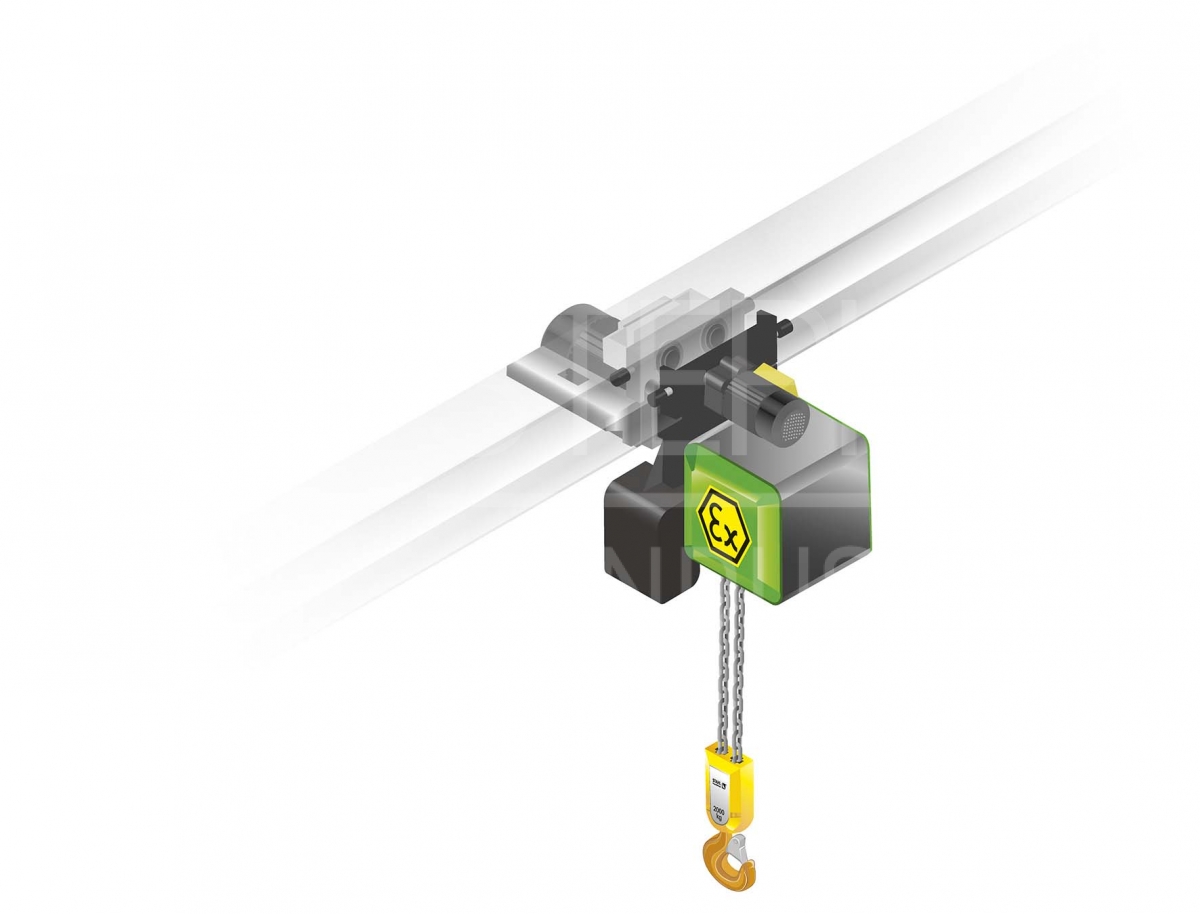

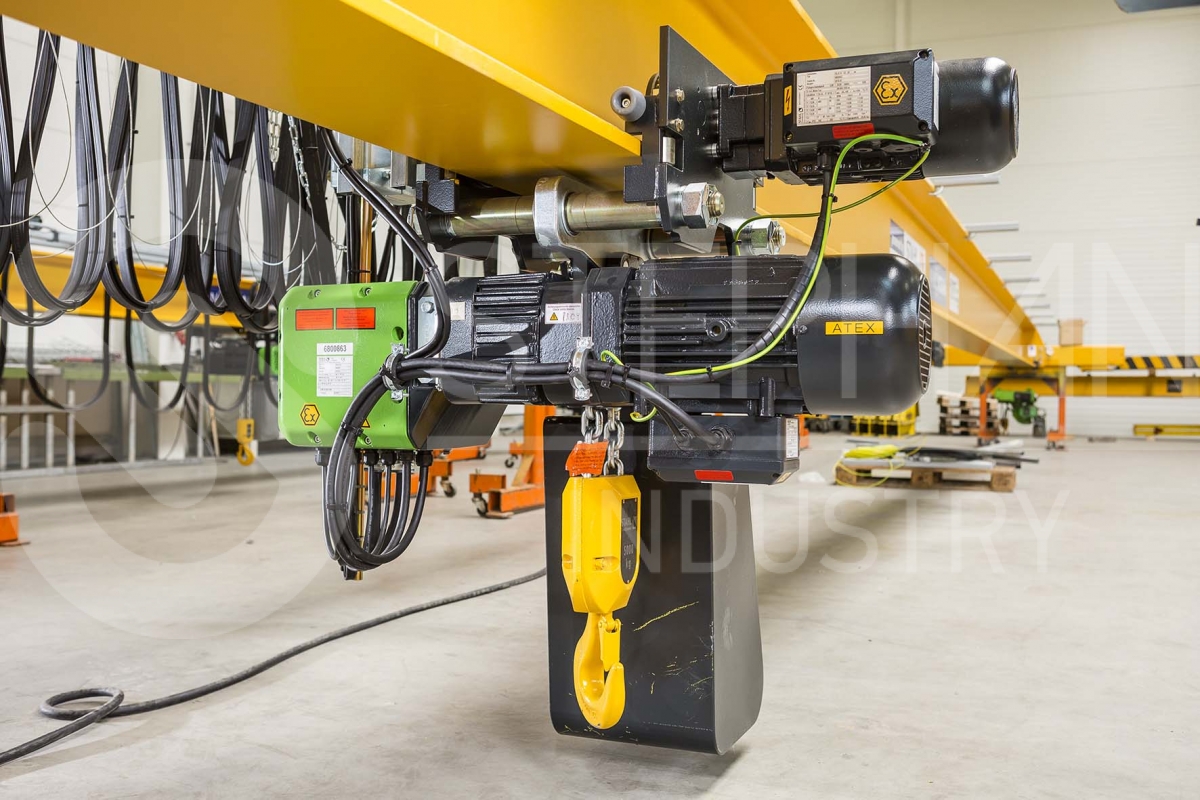

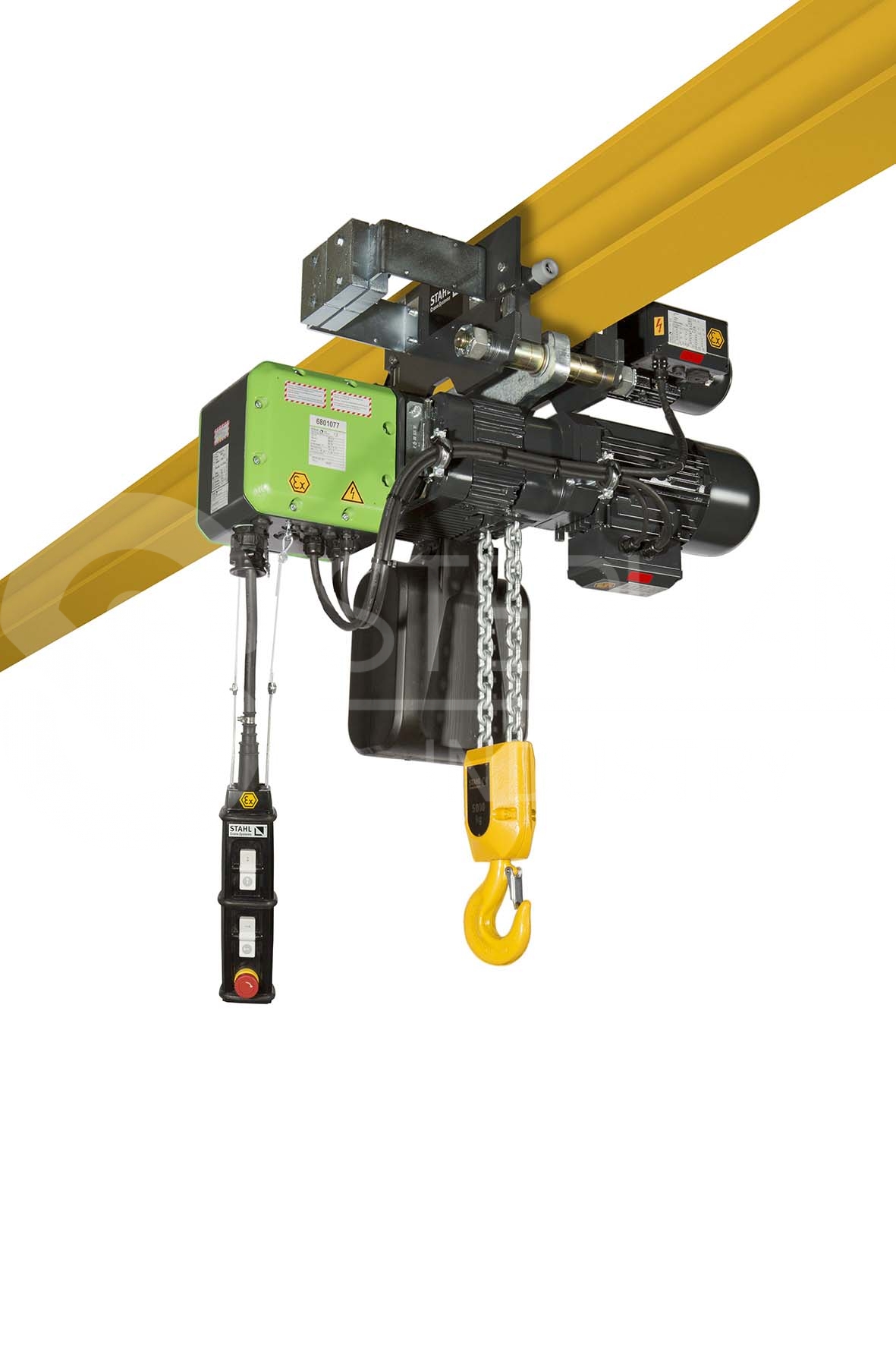

Исполнение: Электрические цепные стационарные взрывозащищенные тали ST EX (STAHL)

Грузоподъемность: от 0.125 до 5 тонн

Высота подъема: от 3 до 80 м

Тип привода: электрический

Производитель: STAHL Crane Systems

Описание

Программа цепных талей ST представляет собой одну из самых профессиональных и универсальных программ из тех, что предлагаются сегодня в мире. Каждая модель цепной тали имеет свои индивидуальные достоинства, касающиеся эксплуатационных характеристик, и основанные на многолетнем опыте компании STAHL CraneSystems в сфере разработки грузоподъемных механизмов. Убедительные достоинства серии ST - относятся ко всем талям!

Взрывозащищенные цепные тали ST Ex / Zone 1/21 от STAHL CraneSystems соответствуют директиве 2014/34 / EU (ATEX). Они предназначены для использования в зоне 1 (газ) или зоне 21 (пыль), однако они также могут использоваться в зоне 2 (газ) или зоне 22 (пыль).

Стандартная комплектация талей серии ST Ex:

- 2 скорости подъема

- Степень защиты IP 55

- Контейнер для цепи

- Аварийный концевой выключатель подъема/опускания (Предохранительная фрикционная муфта)

- Аварийный ограничитель грузоподъемности (Предохранительная фрикционная муфта)

- Толщина лакокрасочного слоя 80мкм

Возможное исполнение:

- тали с двумя крюками типа (серия STD Ex)

- для работы в химически-агрессивной среде

- для работы при низких температурах до -40С

- для работы при высоких температурах до +60С

Возможные опции талей ST Ex:

- Концевые выключатели подъема/ опускания 2ух и 4ех позиционные

- Степень защиты электрооболочек – IP 66

- Радиоуправление

- Бронзирование крюка

- Повышенная категория взрывозащиты - Ex de IIC T4

- Звуковая и световая сигнализация

- Цепь из нержавеющей стали

- Специальная окраска с толщиной ЛКП до 240 мкм (согласно C4 по DIN EN ISO 12944-5)

- Покраска в специальный цвет

Особенности цепных талей ST Ex

- Малый объем технического обслуживания

- Штепсельные соединители обеспечивают простой электрический монтаж

- Уменьшенные размеры и вес

- Износостойкие цепи повышенного качества

- Патентованная направляющая цепи, изготовленная из цельнолитого металла

- Износоустойчивая, закаленная цепная звездочка с оптимизированным отводным роликом для незначительного износа цепи

- Оцинкованная цепь с прочным покрытием и высокими характеристиками

- Двигатель и тормоз взрывонепроницаемы (Ex d) и имеют температурный контроль термистора PTC.

Расшифровка маркировки талей серии ST Ex

ST 20 02 8/2 ex 2/1 KFN 20. 20 E
1   2   3   4    5   6     7   8    9 10

1 Конструктивный ряд цепной тали

2 Размер цепной тали

3 Грузоподъемность x 100 при 1/1

4 Скорости подъема [м/мин] при 1/1

5 Взрывозащита

6 Количество ветвей

1/1 = 1 ветвь

2/1 = 2 ветви

7 Тип тележки

8 Размер тележки

9 Размер цепной тали (пункт 3)

10 Тип привода тележки

E = электрический привод

H = ручной привод (без привода)




Не забудьте посетить нашу Видеогалерею для более детального ознакомления с культурой производства завода STAHL Crane Systems и работой изготовленной продукции!

По Вашему тебованию, мы готовы предоставить чертежи в редактируемом формате dwg, а так же 3D модели STP. Возможно изготовление талей с параметрами отличными от указанных.
