Технические характеристики

Исполнение: Электрические цепные передвижные тали STB Big Bag (STAHL)

Грузоподъемность: от 1 до 2 тонн

Высота подъема: от 3 до 32 м

Тип привода: электрический

Производитель: STAHL CraneSystems

Описание

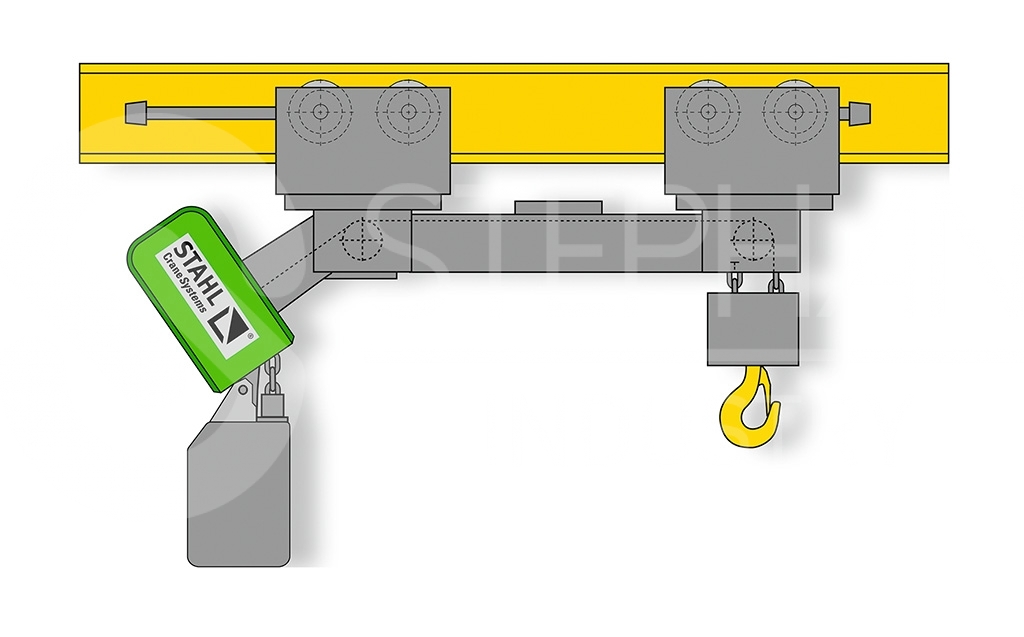

Цепные тали STB 3010 исполнение Big Bag – это особый вариант сдвоенных цепных талей STD. Особенностями данного исполнения являются возможность выбрать расстояние между приводом подъема и грузоподъемным крюком, а также подъем громоздких грузов до самого крайнего положения крюка, при котором не будет помех со стороны механизмов или контейнера цепи.

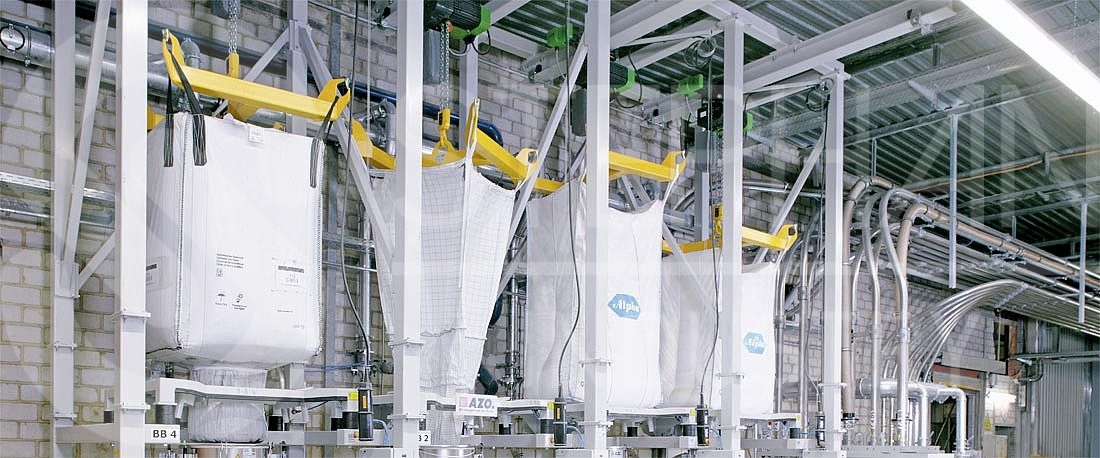

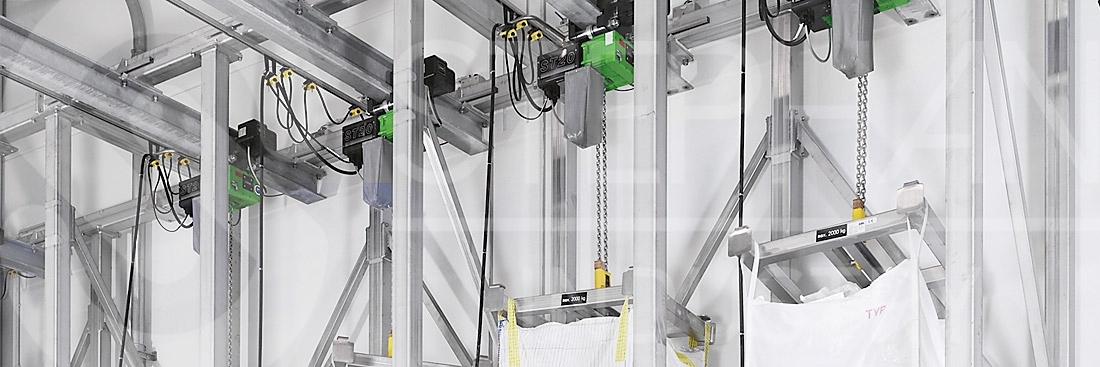

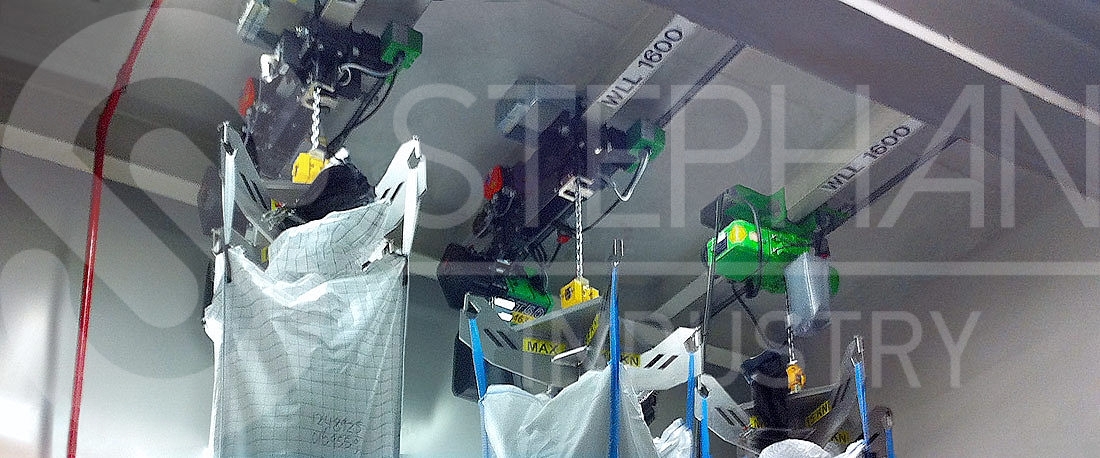

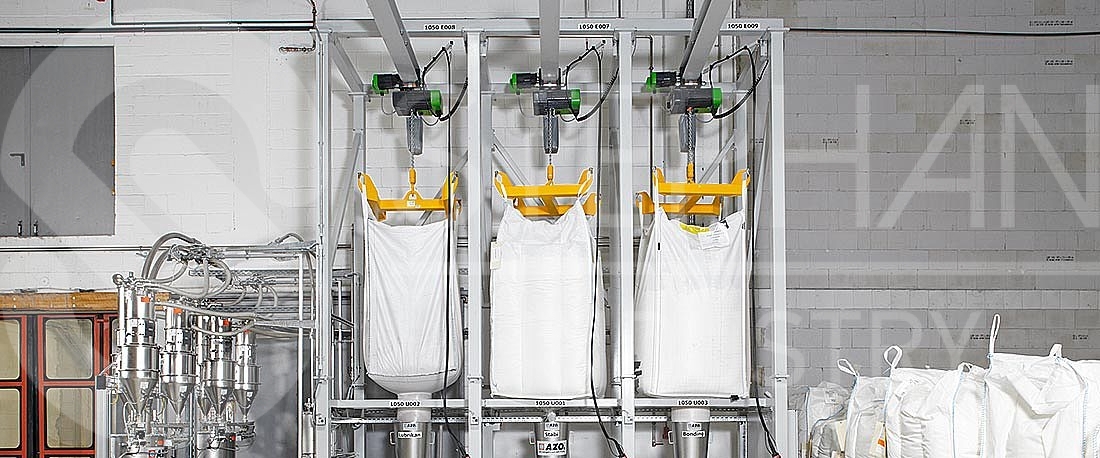

Данный тип талей специально был разработан для перемещения мешков большого размера – биг-бэгов. Этот вид упаковки благодаря своей универсальности широко используется для хранения и транспортировки разных видов сыпучих грузов. Например, в пищевой промышленности – зерновые и мучные изделия, в строительной сфере – сухие смеси, песок, цемент.

Разновидности цепных талей серии STB 3010

Тип тали  Грузоподъемность Скорость подъема
(2 скорости)
Скорость передв.
(2 скорости)
STB 3010-8/2 1/1-1 1000 кг 8/2 м/мин 20/5 м/мин
STB 3010-8/2 2/1-1 2000 кг 4/1 м/мин 20/5 м/мин

Цепные тали STB также доступны во взрывозащищенном исполнении для зоны 1, зоны 21 и зоны 22.

Особенности

- Возможность выбрать необходимый для технологического процесса вылет крюка относительно привода подъема.

- Подъем до крайнего верхнего положения крюка, которое обеспечивается отсутствием мешающих конструктивных элементов.

- Малая строительная высота, хорошо подходит для зданий с низкими потолками.

- Разработано на основе популярной сдвоенных цепных талей серии STD и испытанной серии ST.

- Опционально доступны во взрывозащищенном исполнении.

Стандартная комплектация

- 2 скорости подъема.

- 2 скорости передвижения.

- Тормоза на всех механизмах.

- Степень защиты IP 55.

- Контейнер для цепи.

- Аварийный концевой выключатель подъема/опускания (предохранительная фрикционная муфта).

- Аварийный ограничитель грузоподъемности (предохранительная фрикционная муфта).

- Толщина лакокрасочного слоя 80 мкм.

Возможное исполнение

- Пожаробезопасное исполнение.

- Взрывозащищенное исполнение (серия ST Ex) для зон (1, 2, 21, 22).

- Для работы в химически-агрессивной среде.

- Для работы при низких температурах до -40 °С.

- Для работы при высоких температурах до +80 °С.

- Для пищевой промышленности.

- Для работы в чистых помещениях.

Возможные опции

- Концевые выключатели подъема/опускания 2ух и 4ех позиционные.

- Концевые выключатели передвижения тали.

- Степень защиты электрооболочек – IP 66.

- Мультиконтроллер SMC (регистрация эксплуатационных данных: количества рабочих часов, суммарной нагрузки, количества отключений двигателя, аварийных остановок и изменения нагрузки, так же возможно подключение к ПК)

- Радиоуправление.

- Звуковая и световая сигнализация.

- Цепь из нержавеющей стали.

- Дополнительный (второй) тормоз механизма подъема.

- Специальная окраска с толщиной ЛКП до 240 мкм (согласно C4 по DIN EN ISO 12944-5).

- Покраска в специальный цвет.

- Индикатор нагрузки навесной на корпусе тали (четырехзначный 7-сегментный индикатор).

- Индикатор нагрузки на пульте управления.

* не все опции применимы для взрывозащищенного исполнения.


Не забудьте посетить нашу Видеогалерею для более детального ознакомления с культурой производства завода STAHL Crane Systems и работой изготовленной продукции!

По Вашему требованию, мы готовы предоставить чертежи в редактируемом формате dwg, а так же 3D модели STP. Возможно изготовление талей с параметрами отличными от указанных.
