Технические характеристики

Исполнение: Электрические цепные передвижные сдвоенные тали STD с 2-умя крюками (STAHL)

Грузоподъемность: от 2.5 до 5 тонн

Высота подъема: от 3 до 40 м

Тип привода: электрический

Производитель: STAHL CraneSystems

Описание

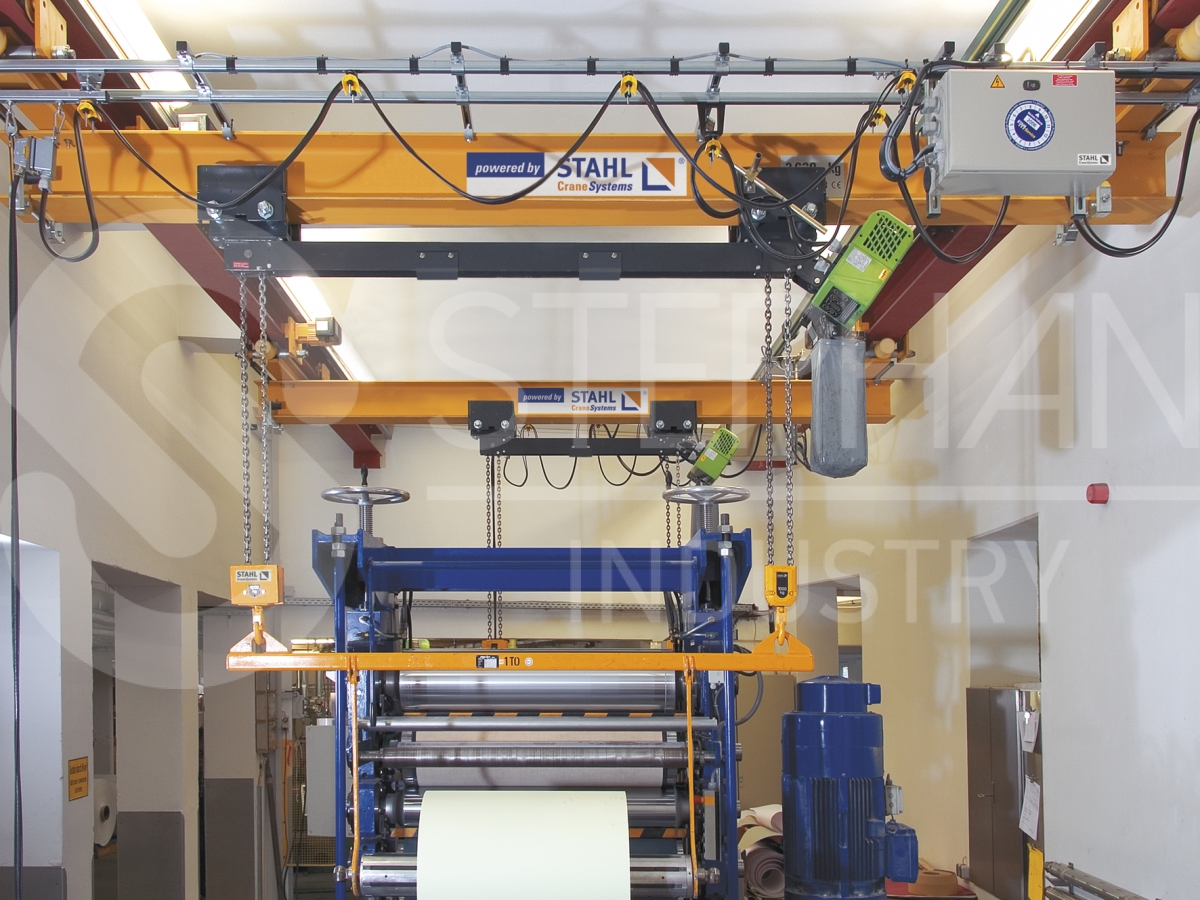

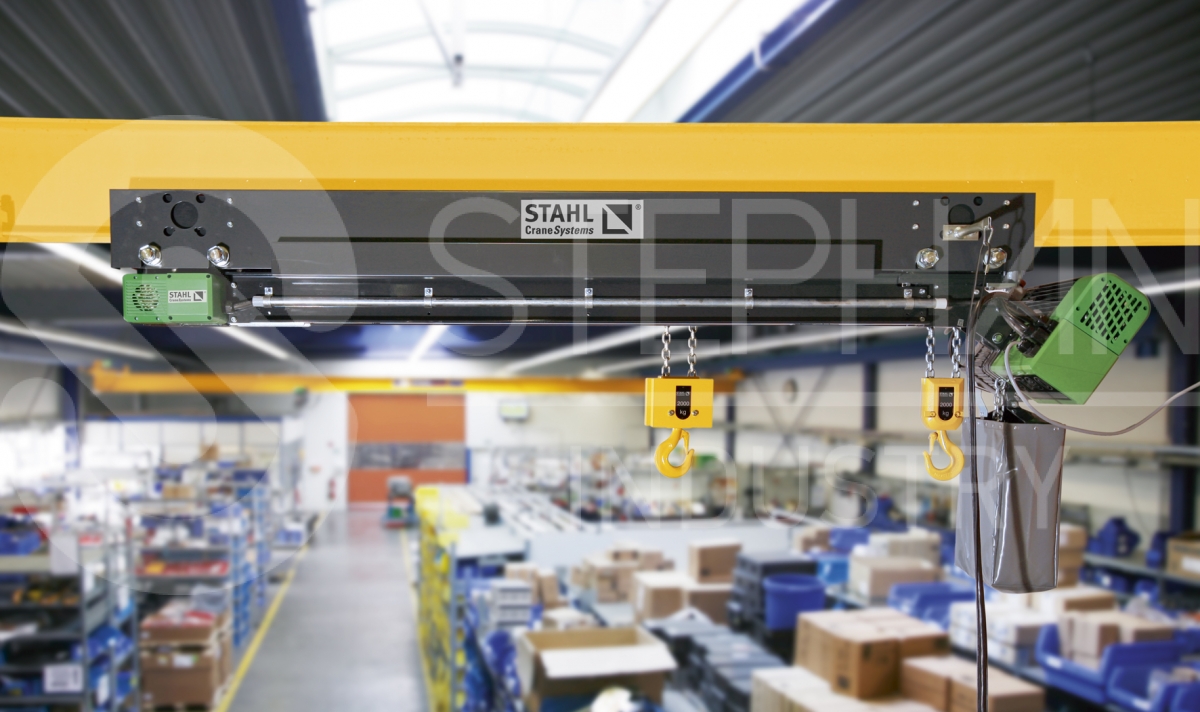

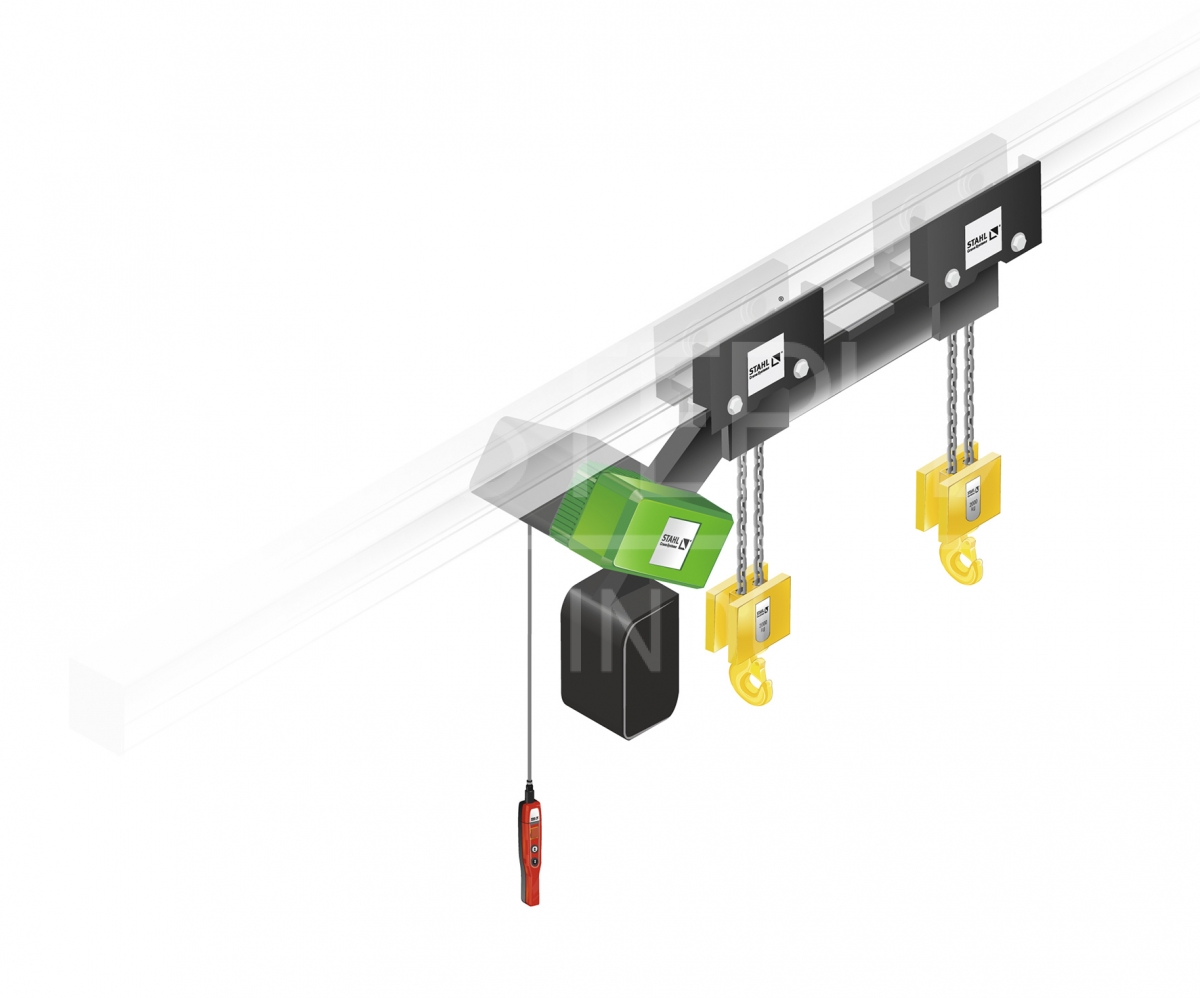

Электрические цепные тали STD 5025 с двумя грузовыми цепями поднимают без наклона длинные предметы и другие грузы, которые могут быть взяты за две точки. Две грузовые цепи электрической цепной тали STD 5025 работают абсолютно синхронно, даже при неравномерной нагрузке.

Разновидности цепных талей серии STD 5025

Тип тали  Грузоподъемность Скорость подъема
(2 скорости)
Скорость передв.
(2 скорости)
STD 5025-8/2 2/2-2 E/Z 2 х 1250 кг 8/2 м/мин 20/5 м/мин
STD 5025-6/1,5 4/2-2 E/Z 2 х 2500 кг 3,2/0,75 м/мин 20/5 м/мин
STD 5025-8/2 4/2-2 E/Z 2 х 2500 кг 4/1 м/мин 20/5 м/мин



Стандартная комплектация

- 2 скорости подъема

- 2 скорости передвижения

- Тормоза на всех механизмах

- Степень защиты IP 55

- Контейнер для цепи

- Толщина лакокрасочного слоя 80мкм

Возможное исполнение

- пожаробезопасное исполнение

- взрывозащищенное исполнение (серия ST Ex) для Зон (1,2, 21, 22)

- для работы в химически-агрессивной среде

- для работы при низких температурах до -40 °С

- для работы при высоких температурах до +80 °С

- для пищевой промышленности

- для работы в чистых помещениях



Возможные опции

- Концевые выключатели подъема/ опускания 2ух и 4ех позиционные

- Концевые выключатели передвижения тали

- Степень защиты электрооболочек – IP 66

- Мультиконтроллер SMC (Регистрация эксплуатационных данных: количества рабочих часов, суммарной нагрузки, количества отключений двигателя, аварийных остановок и изменения нагрузки, так же возможно подключение к ПК)

- Радиоуправление

- Звуковая и световая сигнализация

- Цепь из нержавеющей стали

- Дополнительный (второй) тормоз механизма подъема

- Специальная окраска с толщиной ЛКП до 240 мкм (согласно C4 по DIN EN ISO 12944-5)

- Покраска в специальный цвет

- Индикатор нагрузки навесной на корпусе тали (Четырехзначный 7-сегментный индикатор нагрузки. Крупноформатный, светящийся красным)

- Индикатор нагрузки на пульте управления

* не все опции применимы для взрывозащищенного исполнения

Особенности цепных талей

- Малый объем технического обслуживания

- Штепсельные соединители обеспечивают простой электрический монтаж

- Уменьшенные размеры и вес

- Износостойкие цепи повышенного качества

- Патентованная направляющая цепи, изготовленная из цельнолитого металла

- Износоустойчивая, закаленная цепная звездочка с оптимизированным отводным роликом для незначительного износа цепи

- Оцинкованная цепь с прочным покрытием и высокими характеристиками

Расшифровка маркировки талей серии ST

ST . 2010 - 8/2 2/1 KFN 20.20 E

1    2   3   4      5       6     7      8    9   10

Обозначение типа

1 Конструктивный ряд цепной тали

2 Тип цепной тали

3 Размер цепной тали

4 Грузоподъемность x 100 при 1/1

5 Скорости подъема [м/мин] при 1/1

6 Количество ветвей

1/1 = 1 ветвь

2/1 = 2 ветви

2/2-2 = 2x 1 ветвь

4/2-2 = 2x 2 ветви

7 Тип тележки

8 Размер тележки

9 Размер цепной тали (пункт 3)

Исключение :

KFN32.20 для ST 20 и ST 30

KFN32.32 для ST 32 и ST 50

KFN63.50 для ST 50 и ST 60

KFD32.30 для ST. 30 и ST. 50/60

10 Тип привода тележки

E = электрический привод

H = ручной привод (без привода)




Не забудьте посетить нашу Видеогалерею для более детального ознакомления с культурой производства завода STAHL Crane Systems и работой изготовленной продукции!

По Вашему тебованию, мы готовы предоставить чертежи в редактируемом формате dwg, а так же 3D модели STP. Возможно изготовление талей с параметрами отличными от указанных.
