Технические характеристики

Исполнение: Электрические цепные передвижные тали со сверхмалой строительной высотой STK (STAHL)

Грузоподъемность: от 0.25 до 1 тонн

Высота подъема: от 3 до 15 м

Тип привода: электрический

Производитель: STAHL CraneSystems

Описание

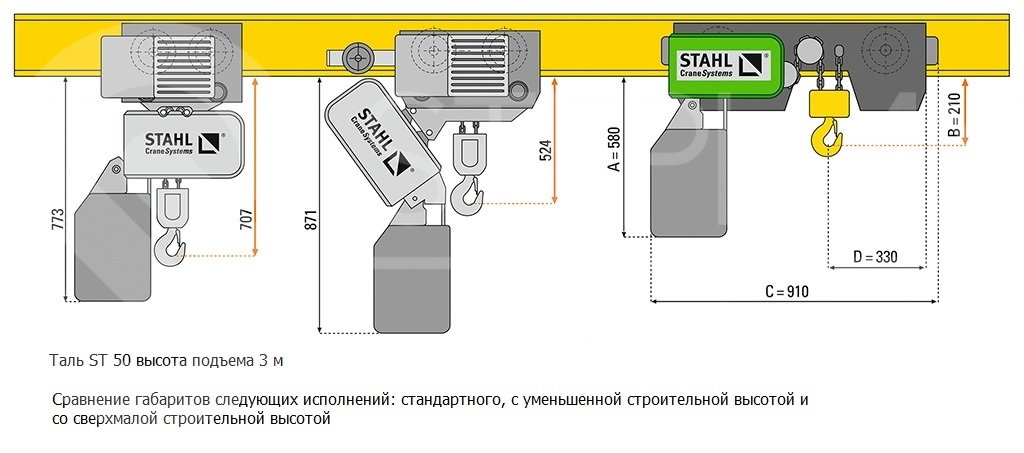

Тали, эксплуатирующиеся в помещениях с очень низкими потолками, должны оптимально использовать каждый миллиметр хода крюка. Именно таким типом тали и является таль со сверхмалой строительной высотой STK 0502.

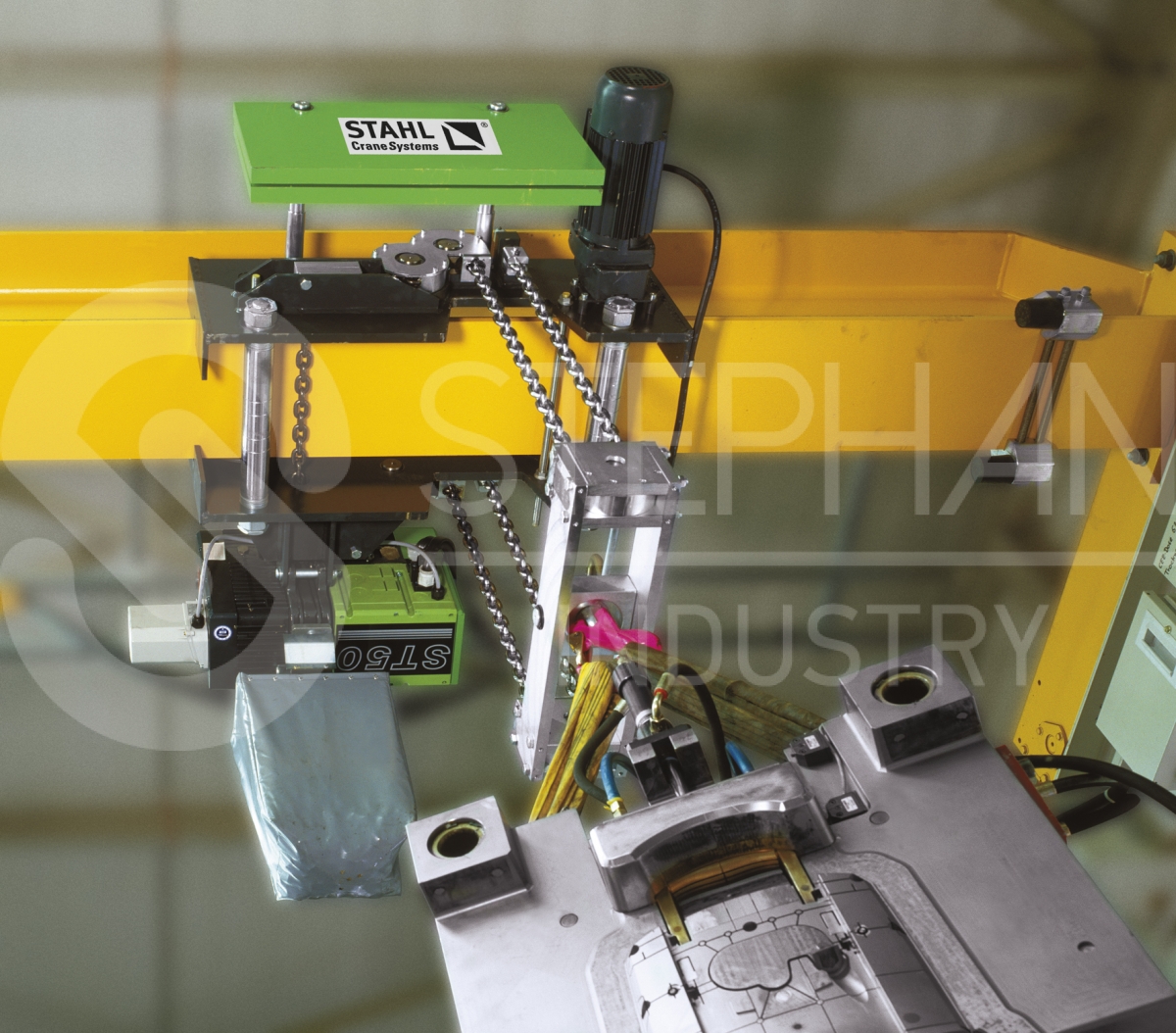

Цепные тали со сверхмалой строительной высотой STK 0502 обладают рядом решающих преимуществ при эксплуатации, например, у них компактные габариты и малый собственный вес. Также в данных талях используется уникальный цепной привод - две отдельных, синхронно двигающихся цепи, действуют на одну нижнюю крюковую обойму и поднимают груз без колебательных движений и практически без качания (запатентованная технология).

Разновидности цепных талей серии STK 0502

Тип тали  Грузоподъемность Скорость подъема
(2 скорости)
Скорость передв.
(2 скорости)
STK 0502-8/2 2/2-1 250 кг 8/2 м/мин 20/5 м/мин
STK 0502-6/1,5 4/2-1

500 кг

3/0,75 м/мин 20/5 м/мин
STK 0502-8/2 ZW 2/2-1 500 кг 8/2 м/мин 20/5 м/мин
STK 0502-8/2 ZW 4/2-1 1000 кг 4/1 м/мин 20/5 м/мин

Стандартная комплектация

- 2 скорости подъема

- 2 скорости передвижения

- Тормоза на всех механизмах

- Степень защиты IP 55

- Контейнер для цепи

- Аварийный концевой выключатель подъема/опускания (Предохранительная фрикционная муфта)

- Аварийный ограничитель грузоподъемности (Предохранительная фрикционная муфта)

- Толщина лакокрасочного слоя 80мкм

Возможное исполнение

- пожаробезопасное исполнение

- взрывозащищенное исполнение (серия ST Ex) для Зон (1,2, 21, 22)

- для работы в химически-агрессивной среде

- для работы при низких температурах до -40С

- для работы при высоких температурах до +80С

- для пищевой промышленности

- для работы в чистых помещениях

Возможные опции

- Концевые выключатели подъема/ опускания 2ух и 4ех позиционные

- Концевые выключатели передвижения тали

- Степень защиты электрооболочек – IP 66

- Мультиконтроллер SMC (Регистрация эксплуатационных данных: количества рабочих часов, суммарной нагрузки, количества отключений двигателя, аварийных остановок и изменения нагрузки, так же возможно подключение к ПК)

- Радиоуправление

- Звуковая и световая сигнализация

- Цепь из нержавеющей стали

- Дополнительный (второй) тормоз механизма подъема

- Специальная окраска с толщиной ЛКП до 240 мкм (согласно C4 по DIN EN ISO 12944-5)

- Покраска в специальный цвет

- Индикатор нагрузки навесной на корпусе тали (Четырехзначный 7-сегментный индикатор нагрузки. Крупноформатный, светящийся красным)

- Индикатор нагрузки на пульте управления

* не все опции применимы для взрывозащищенного исполнения

Особенности

- Малый объем технического обслуживания

- Штепсельные соединители обеспечивают простой электрический монтаж

- Уменьшенные размеры и вес

- Износостойкие цепи повышенного качества

- Патентованная направляющая цепи, изготовленная из цельнолитого металла

- Износоустойчивая, закаленная цепная звездочка с оптимизированным отводным роликом для незначительного износа цепи

- Оцинкованная цепь с прочным покрытием и высокими характеристиками

Расшифровка маркировки

ST . 2010 - 8/2 2/1 KFN 20.20 E

1    2   3   4      5       6     7      8    9   10

Обозначение типа

1 Конструктивный ряд цепной тали

2 Тип цепной тали

3 Размер цепной тали

4 Грузоподъемность x 100 при 1/1

5 Скорости подъема [м/мин] при 1/1

6 Количество ветвей

1/1 = 1 ветвь

2/1 = 2 ветви

2/2-2 = 2x 1 ветвь

4/2-2 = 2x 2 ветви

7 Тип тележки

8 Размер тележки

9 Размер цепной тали (пункт 3)

Исключение :

KFN32.20 для ST 20 и ST 30

KFN32.32 для ST 32 и ST 50

KFN63.50 для ST 50 и ST 60

KFD32.30 для ST. 30 и ST. 50/60

10 Тип привода тележки

E = электрический привод

H = ручной привод (без привода)




Не забудьте посетить нашу Видеогалерею для более детального ознакомления с культурой производства завода STAHL Crane Systems и работой изготовленной продукции!

По Вашему требованию, мы готовы предоставить чертежи в редактируемом формате dwg, а так же 3D модели STP. Возможно изготовление талей с параметрами отличными от указанных.
