Технические характеристики

Грузоподъемность: от 1 до 25 тонн

Высота подъема: от 6 до 120 м

Тип привода: электрический

Производитель: STAHL Crane Systems

Описание

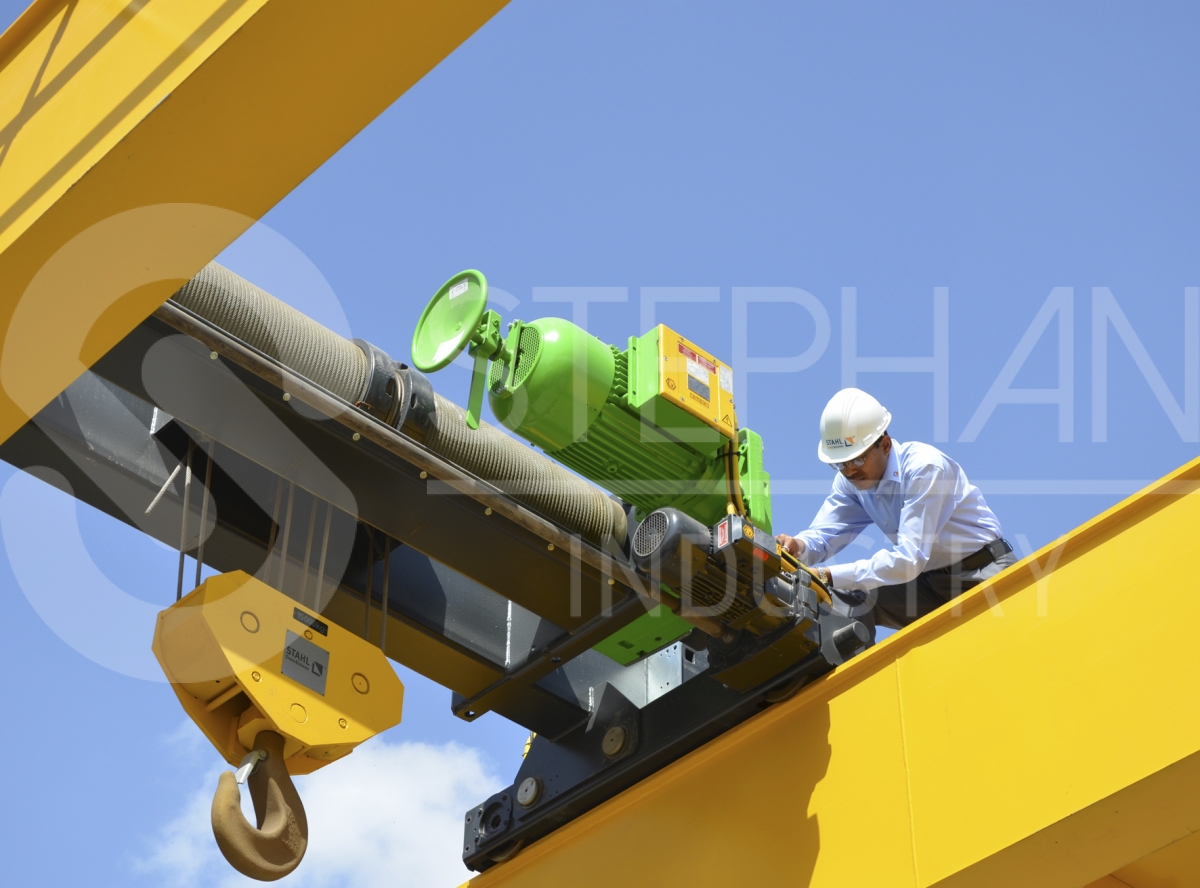

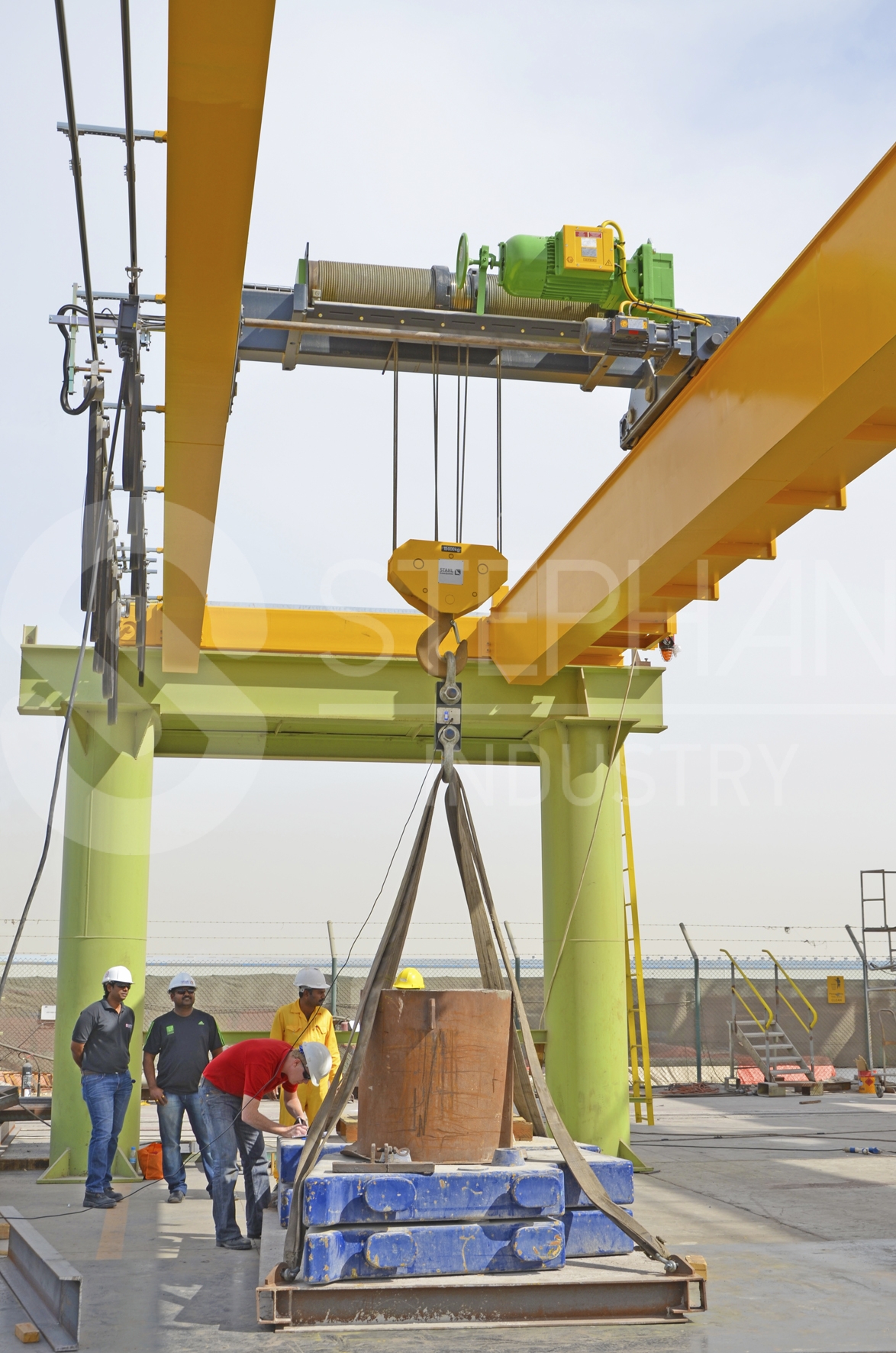

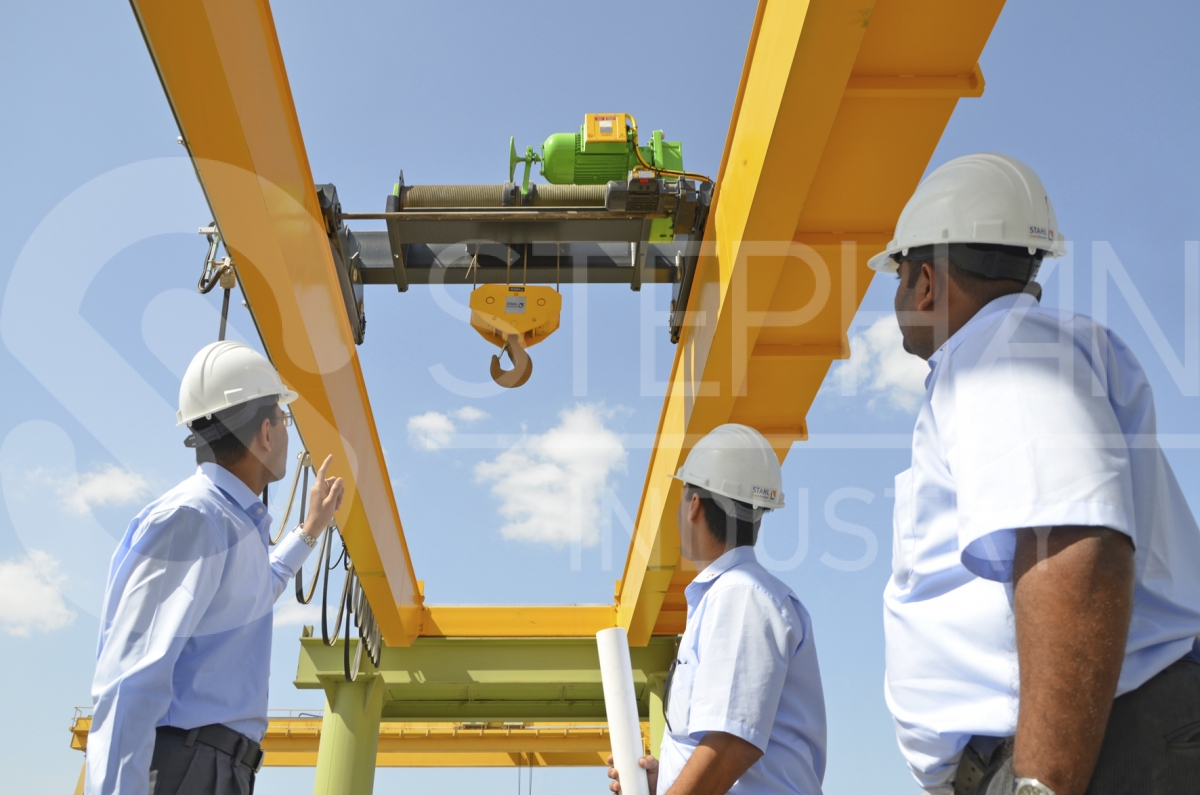

Взрывозащищенные грузовые телеги SH EX и STAHL CraneSystems всегда вместе: десятилетия опыта и постоянного развития вывели компанию с ее программой взрывозащищенных канатных талей в лидирующие мировые производители.

Благодаря сложным методам расчетов, революционным идеям нашей команды проектировщиков и строгой ориентации на качество, канатные тали SH EX являются самыми эффективными и надежными канатными талями в мире.

Взрывозащищенные грузовые телеги SH Ex / Zone 1/21 от STAHL CraneSystems соответствуют директиве 2014/34 / EU (ATEX). Они предназначены для использования в зоне 1 (газ) или зоне 21 (пыль), однако они также могут использоваться в зоне 2 (газ) или зоне 22 (пыль).

Стандартная комплектация талей серии SH

- колея грузовой тележки от 1250мм до 4000мм

- 2 скорости подъема

- 2 скорости передвижения

- Тормоза на всех механизмах

- Степень защиты IP 55

- Счетчик моточасов

- Концевые выключатели редуктора подъема/опускания

- Электронный ограничитель грузоподъемности

- Защита двигателей подъема и передвижения от перегрева

- Толщина лакокрасочного слоя 80мкм

Возможное исполнение

- пожаробезопасное исполнение

- взрывозащищенное исполнение (серия SH Ex) для Зон (1,2, 21, 22)

- для работы в химически-агрессивной среде

- для работы при низких температурах до -40С

- для работы при высоких температурах до +70С

- для работы в чистых помещениях

- для литейного производства



Возможные опции талей SH

- 4ех позиционные концевые выключатели подъема/ опускания

- Концевые выключатели передвижения телеги

- Степень защиты электрооболочек – IP 66

- Мультиконтроллер SMC (Регистрация эксплуатационных данных: количества рабочих часов, суммарной нагрузки, количества отключений двигателя, аварийных остановок и изменения нагрузки, так же возможно подключение к ПК)

- Радиоуправление

- Звуковая и световая сигнализация

- Ручное растормаживание

- Дополнительный (второй) тормоз механизма подъема (устанавливается на барабане)

- строго-вертикальный подъем (без смещения крюка во время подъема)

- Частотное регулирование подъема (серия SHF)

- система ESR обеспечивающая ускоренный подъем груза ниже номинальной грузоподъемности (только для серии SHF)

- Частотное регулирование передвижения

- Система предотвращающая движение крюковой подвески после соприкосновения груза с полом

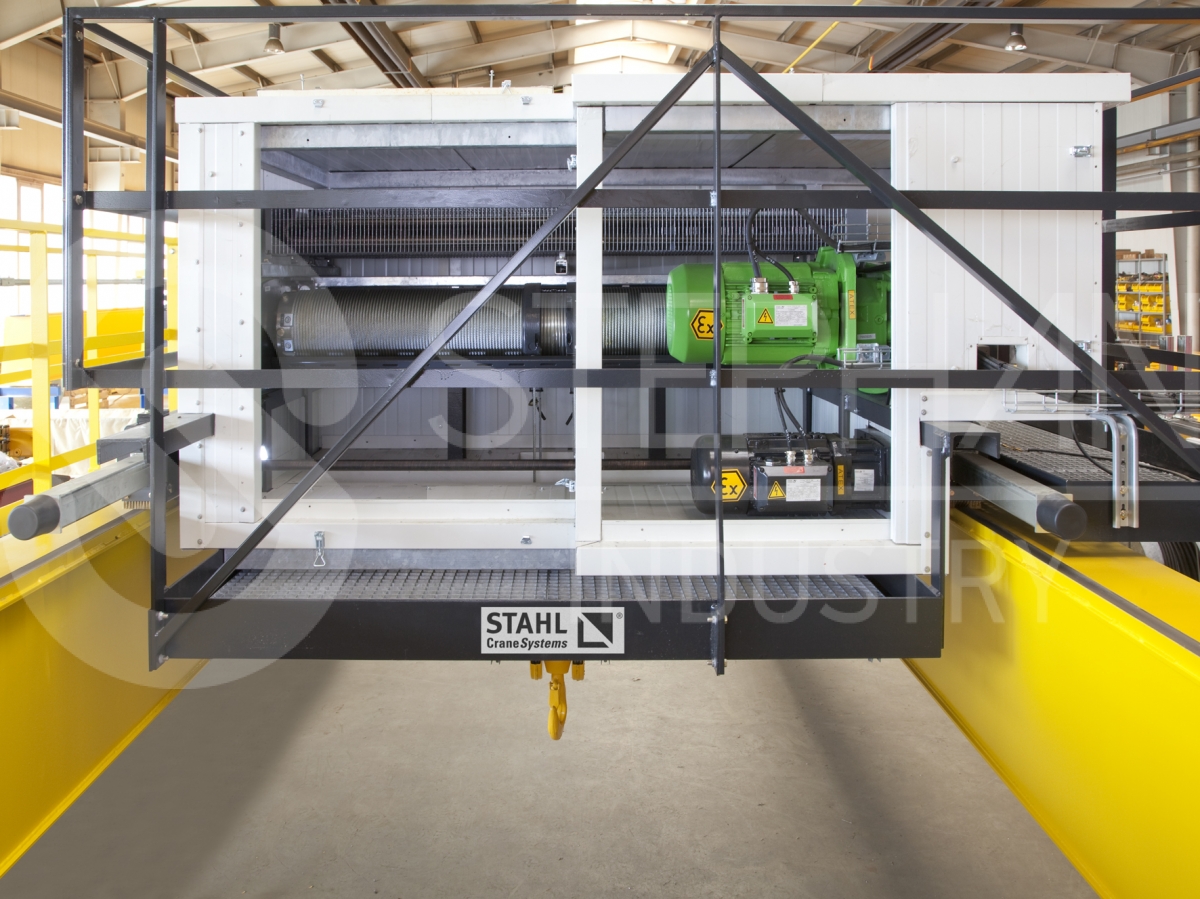

- Площадка обслуживания грузовой тележки и ограждения

- Специальная окраска с толщиной ЛКП до 240 мкм (согласно C4 по DIN EN ISO 12944-5)

- Покраска в специальный цвет

- Индикатор нагрузки навесной на корпусе тали (Четырехзначный 7-сегментный индикатор нагрузки. Крупноформатный, светящийся красным)

- Индикатор нагрузки на пульте управления

- Различные варианты напряжения питания - 220В, 380В, 420В, 500В, 660В,

- Двухрогий крюк

- Крюковая обойма с запираемым крком

- Подпружиненный/моторизированный кабельный барабан (для подключения навесного электрического оборудования: магнитные траверсы, захваты и т.д.)

* не все опции применимы для взрывозащищенного исполнения

Особенности грузовых телег STAHL

- Прочная литая направляющая для каната
- Низкие расходы на текущий ремонт: тормоза, канатный привод, направляющая каната обладают запасом прочности, обеспечивающим низкий износ и долгий срок службы.

- Редуктор, не требующий технического обслуживания, демонстрирует ультрасовременную технологию: полностью закрытый корпус максимальной прочности и точности, высокая твердость зубьев после закалки и цементации поверхности (длительный срок службы, низкий уровень шума) жидкая смазка на весь срока службы.

- Увеличенный срок службы тормоза подразумевает как минимум 1-2 x 1 000 000 торможений.

- Малый объем технического обслуживания

- Штепсельные соединители обеспечивают простой электрический монтаж

- Уменьшенные размеры и вес

Расшифровка маркировки талей серии SH

SH. 4012 - 20 - 2/1-1 L2 ex

  1    2  3     4       5    6  7   8

Обозначение типа

1 - Серия (SH = Таль с двухскоростным электродвигателем, SHF = Таль с частотным приоводм, SHR = Таль с пониженной грузоподъемностью)

2 - Типоразмер канатной тали

3 - Тяговое усилие барабана x100 [даН]

4 - Максимальная скорость барабана в м/мин при частоте сети 50 Гц

5 - Запасовка

6 - Количество крюков

7 - Длина барабана

8 - Обозначение взрывозащищенного исполнения



Расшифровка маркировки взрывозащиты

Электрическая взрывозащита

II 2 G Ex de IIB T4 Gb
1 2 3 4 5 6 7 8

Механическая взрывозащита

II 2 G ck IIB T4
1 2 3 5 6 7

1 - Группа оборудования II: Взрывоопасные зоны помещений и наружных установок.

(Группа оборудования I: Для оборудования, применяемого в подземных выработках шахт и их наземных строениях, опасных в отношении рудничного газа/горючей пыли).

2 - Категория: 2 - Зона 1, Зона 21; 3 - Зона 2, Зона 22.

3 - Атмосфера: G - газ, D - пыль.

4 - Разработано в соответствии с европейским стандартом Ex.

5 - Тип защиты: d - взрывонепроницаемая оболочка, e - повышенная защита, c - конструкционная безопасность, k - погружение в жидкость, t - защита оболочкой от воспламенения пыли (ta, tb, tc).

6 - Группы взрывозащиты.

7 - Температурный класс - T4 (включается также T1...T3).

8 - Уровень защиты оборудования G - для газовых смесей, D - для пыли, b - высокий уровень защиты (зона 1, зона 21), с - повышенный уровень защиты (зона 2, зона 22).




Не забудьте посетить нашу Видеогалерею для более детального ознакомления с культурой производства завода STAHL Crane Systems и работой изготовленной продукции!

По Вашему тебованию, мы готовы предоставить чертежи в редактируемом формате dwg, а так же 3D модели STP. Возможно изготовление талей с параметрами отличными от указанных.
