Технические характеристики

Грузоподъемность: от 1 до 80 тонн

Высота подъема: от 6 до 96 м

Производитель: World Hoists (Китай)

Описание

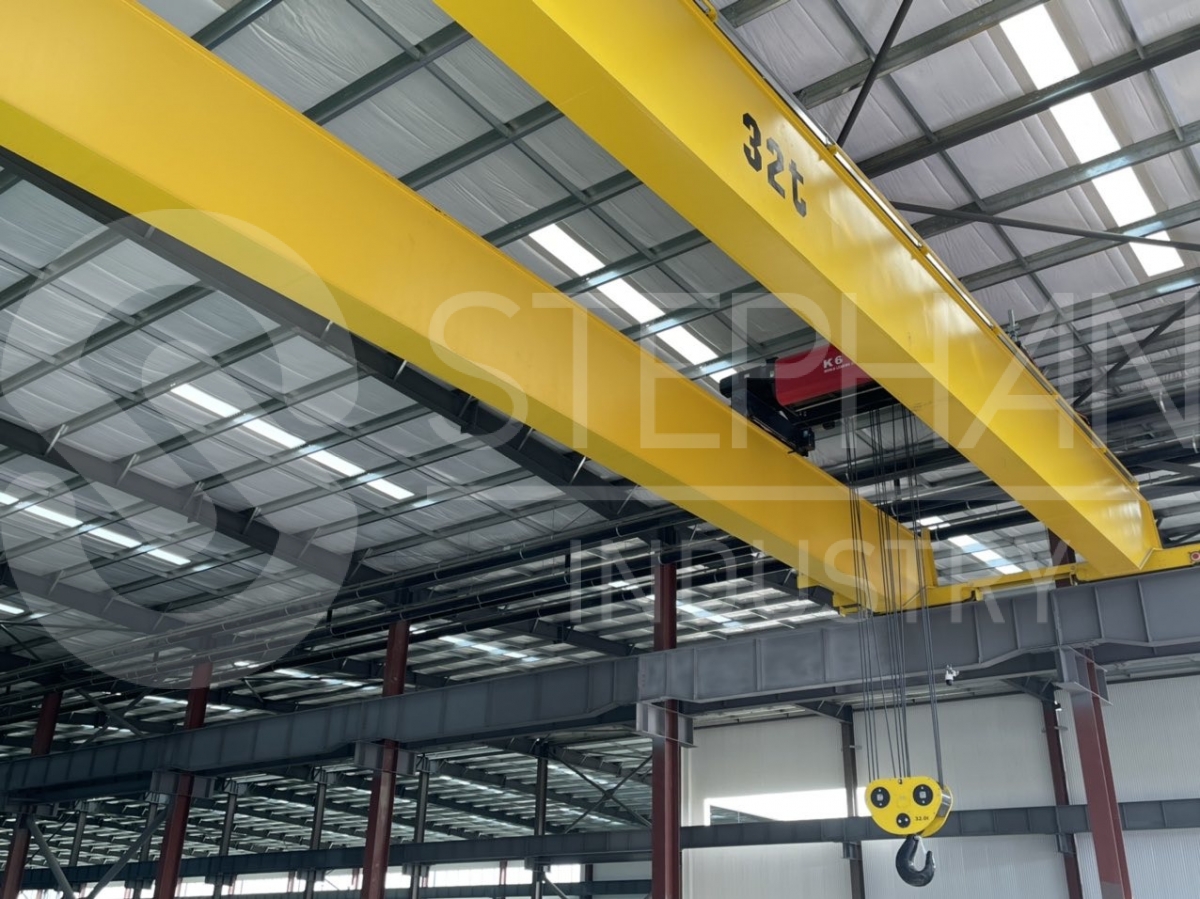

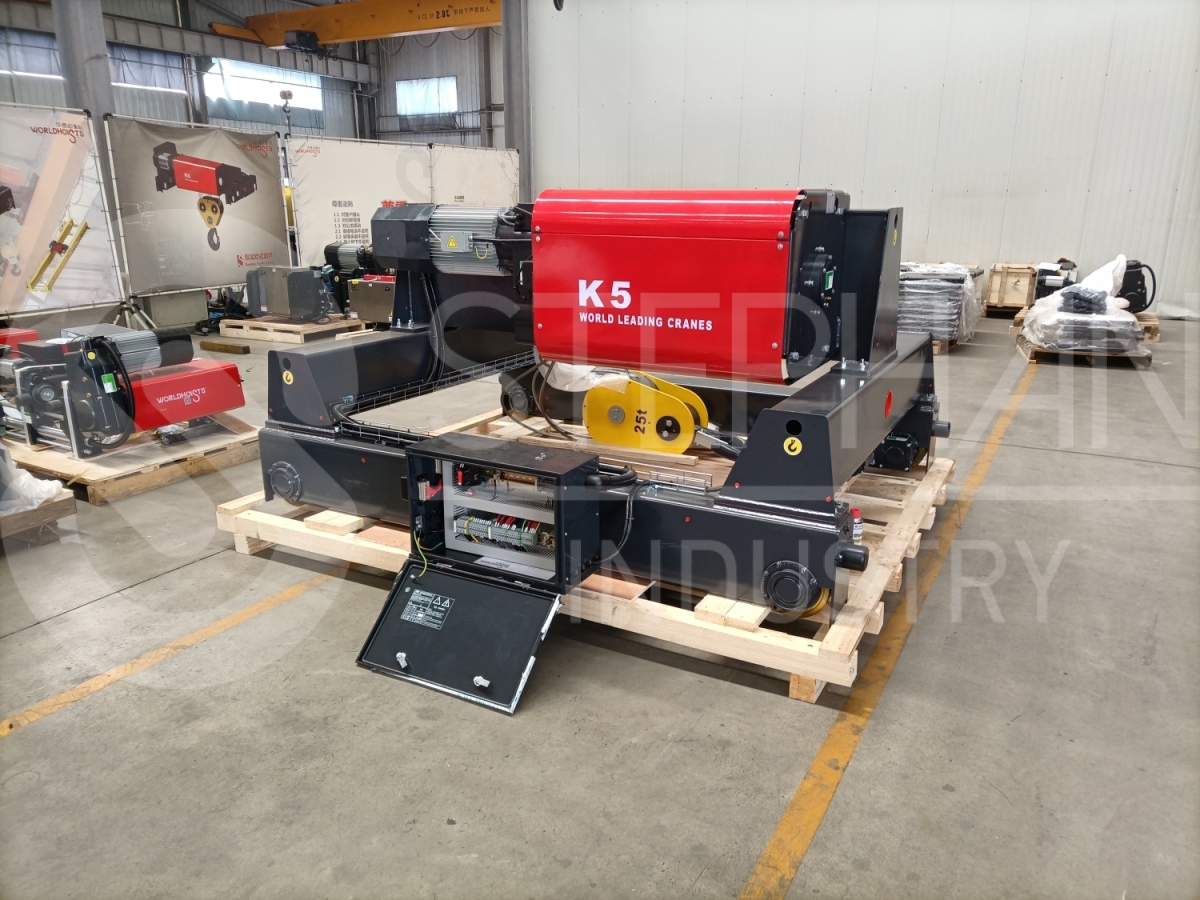

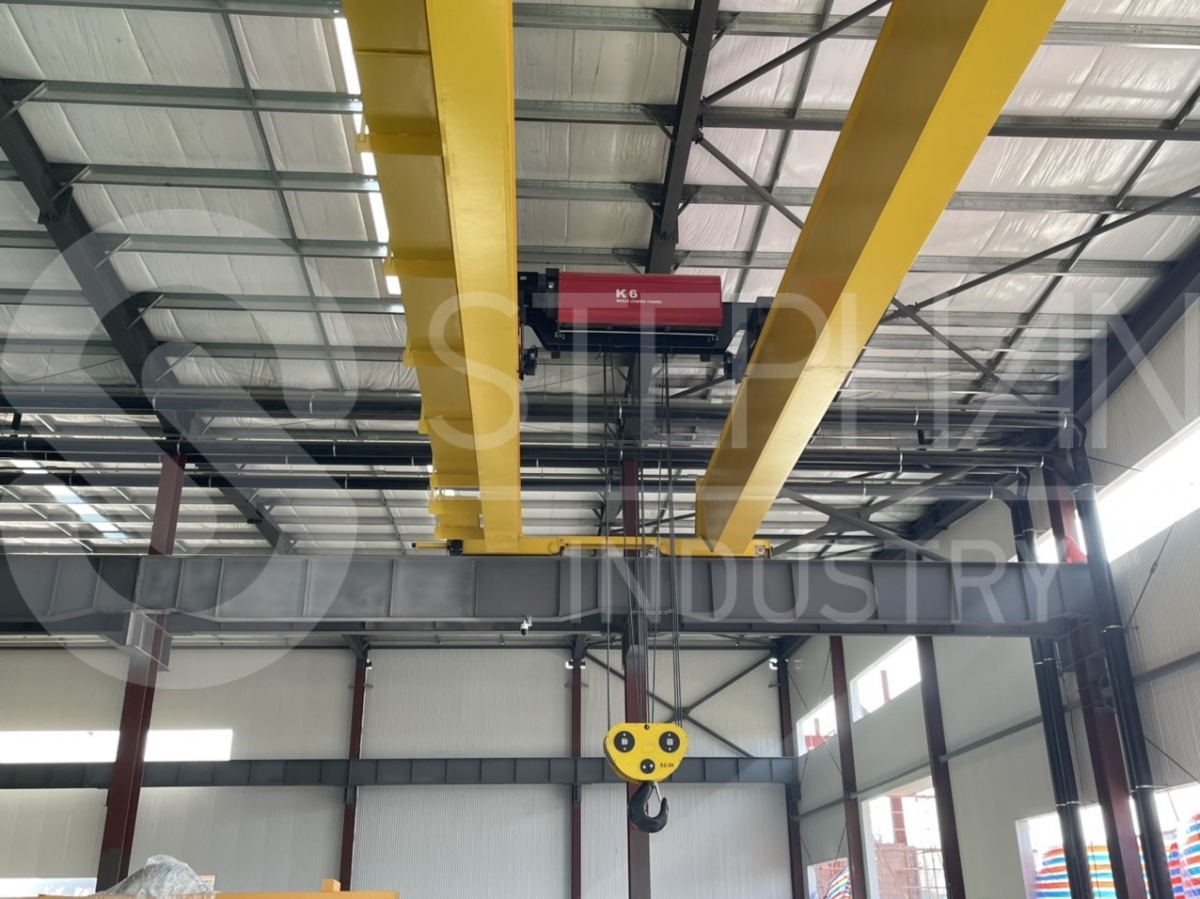

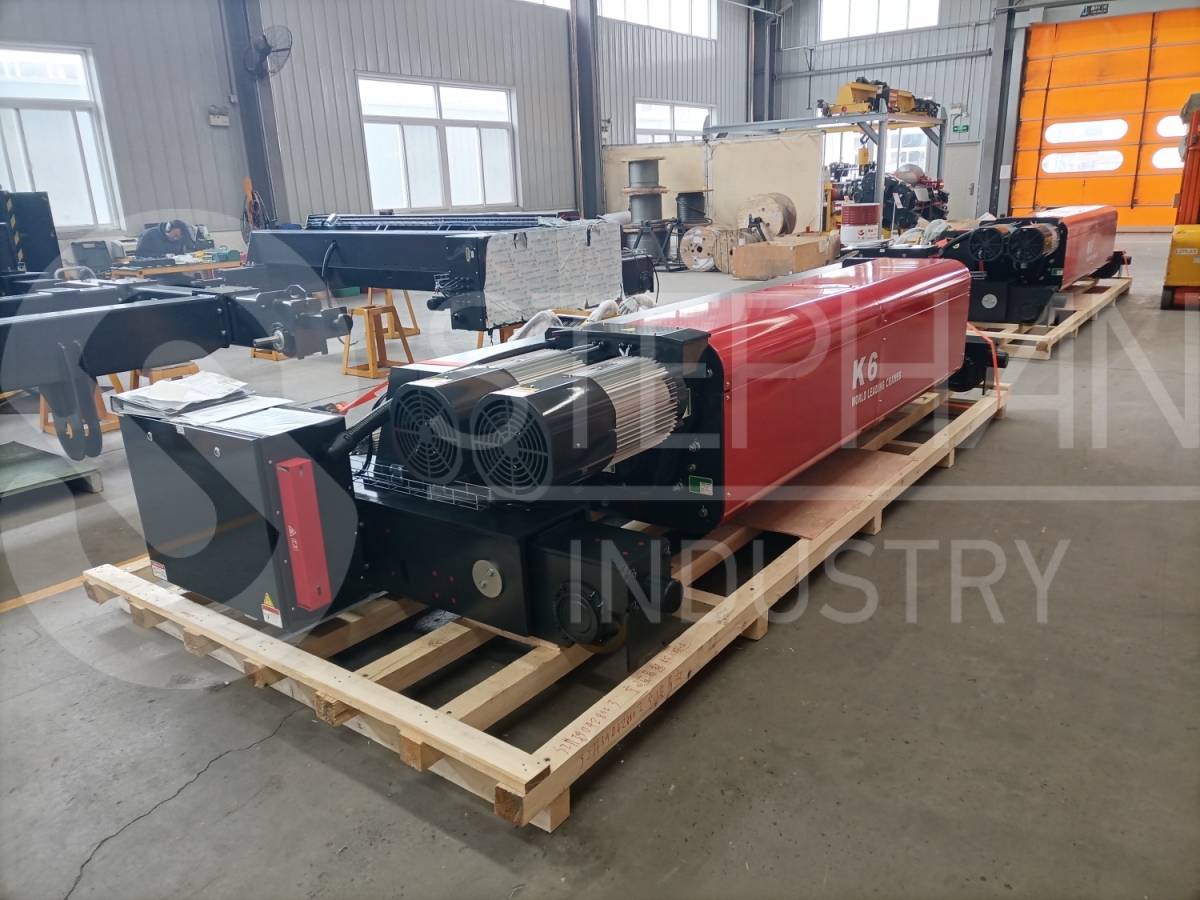

Грузовые тележки двухбалочных кранов серии K производства World hoists это высококачественный продукт, изготовленный по немецким чертежам и технологиям в КНР в соответствии с требованиями стандартов ISO/DIN. Грузовые тележки могут быть изготовлены большей грузоподъемностью и большей высотой подъема по запросу.

Стандартная комплектация талей серии K:

  • - Электрические тали с уменьшенной строительной высотой
  • - 2ух скоростной механизм подъема тали
  • - Частотное регулирование механизма передвижения тали
  • - Степень защиты IP 55
  • - Интеллектуальная система безопасности (может автоматически считать все нагрузки в режиме реального времени и определять ожидаемый срок службы тали "Safe Working Period" (SWP))
  • - Электронный ограничитель грузоподъемности с погрешностью не более 5%
  • - 4ех позиционный концевыой выключатель редуктора механизма подъема/ опускания
  • - Электрика Schnieder Electric
  • - Защита двигателей от перегрева
  • - буферные упоры на механизме передвижения
  • - защита контроля фаз (устройство размыкает главный контактор в случае обрыва фазы)
  • - водило (бугель) для токоподвода
  • - Надежная упаковка

Технические особенности:

  • - Все двигатели имеют цилиндрический ротор, изоляцию класса F (или класса H по выбору) и рассчитаны на работу в режиме ED не менее 60%.
  • - Рама статора изготовлена из экструдированного алюминия для максимального рассеивания тепла вместе с вентилятором, установленным на задней стороне двигателя
  • - Все двигатели подъемника оснащены дисковыми магнитными тормозами постоянного тока. Тормоза движения тали не требуют регулировки.
  • - Двигатель подъемника и тормоз спроектированы и изготовлены таким образом, чтобы исключить проскальзывание груза в любой момент пуска или остановки подъемника.
  • - Тормозной момент не менее чем в 1,8 раза превышает номинальный момент двигателя.
  • - Тормозные накладки не содержат асбеста, а тормоза полностью закрыты и защищены от пыли.
  • - Канатный барабан большого диаметра и канатные шкивы увеличивают срок службы каната.
  • - При использовании канатного барабана большого диаметра горизонтальное перемещение крюка и угол подъема каната сводятся к минимуму. Дрейф крюка составляет менее 0,4%, это наиболее оптимальный вариант положения крюка.
  • - Канатный барабан изготовлен из высококачественной стальной трубы и имеет точно обработанные канавки для каната, предотвращающие его перекрещивание
  • - Барабан имеет минимум два мертвых витка каната при нижнем положении крюка
  • - Канаты изготавливаются из высокопрочной стали и оцинковываются. Для талей World hoists используются канаты маркировочной группы 2160 Н/мм2
  • - Канатоукладчик износостойкий, сверхпрочный, изготовлен из чугуна с графитовым сферическим покрытием, удерживающим канат в канавках.
  • - Шкивы изготовлены из чугуна с графитовым сферическим покрытием
  • - Материал корпуса редуктора - алюминий, изготовленный методом литья под высоким давлением, это инновационное решение более чем на 60% легче чугунного корпуса
  • - Шестерни (редуктора подъема и передвижения) работают в полностью закрытой полужидкой или масляной ванне смазки, рассчитанной на весь срок службы тали.
  • - Все шестерни смазываются герметично, отсутствуют открытые шестерни. Передача - цилиндрическая, все зубчатые колеса закалены до твердости HRC60 и зашлифованы.
  • - Все движения тали являются независимыми и могут выполняться одновременно.
  • - Специальная серия контакторов предназначенная для крановых установок и рассчитанных на сильную вибрацию.
  • - В контакторах, управляющих движением в противоположных направлениях, используется механическая блокировка, предотвращающая случайный одновременный контакт.
  • - Встроенный противовес талей с уменьшенной строительной высотой (нет необходимости наполнять контейнер с противовесом и вывешивать таль во время монтажа)
  • - Чехол барабана тали защищающий таль от пыли, грязи и осадков
  • - Все кабели уложены в кабель каналы
  • - Порошковая окраска металлоконструкций тали
  • - Зубчатые передачи механизма передвижения находятся в закрытом корпусе

Подтверждение качества:

  • - Качество ковки крюков сертифицировано, включая испытание на магнитные частицы.
  • - Канаты имеют сертификаты производителя.
  • - Редукторы проходят испытания на холостом ходу, включая измерение твердости и люфта.
  • - Каждая таль проходит испытания на заводе Worldhoists под полной нагрузкой.
  • - Испытания двигателя включают в себя измерение сопротивления, изоляционного сопротивления, высокого напряжения и короткого замыкания, а также испытание на холостом ходу.

Возможное исполнение

  • - во взрывозащищенном исполнении (Зона 1, 2, 21, 22)
  • - для работы в химически-агрессивной среде
  • - в химо-стойком исполнении
  • - в морском исполнении
  • - для использования в чистых помещениях
  • - металлургические тали
  • - тали для гальванических производств
  • - для пыльных зон
  • - для криволинейного пути катания
  • - и т.д.

Возможные опции

  • - Частотно-регулируемая скорость подъема
  • - Дополнительный (второй) тормоз механизма подъема
  • - Ручное растормаживание
  • - Степень защиты IP66
  • - Концевые выключатели передвижения тали
  • - Радиоуправление
  • - специальная покраска (морская, химостойкая и т.д.)
  • - Покраска в специальный цвет
  • - Иные специальные опции
