Технические характеристики

Грузоподъемность: от 1 до 40 тонн

Высота подъема: от 6 до 97 м

Тип привода: электрический

Производитель: SWF Krantechnik

Описание

SWF является одним из ведущих мировых игроков в сфере кранового и грузоподъемного оборудования. Всегда и во всем, SWF отвечает самым высоким и жестким стандартам – стандартам наших клиентов. Тали SWF применяют ввиду хороших эксплуатационных качеств, преимуществ и возможностей, превосходящих средний продукт на рынке. Быстрые решения и функциональная гибкость еще более упрощают работу с SWF. Сегодня, продукция SWF применяется в сферах, где максимальная производительность и высочайшее качество - обязательные требования. Производительность и качество, что обеспечивают успех и стабильность современных компаний.

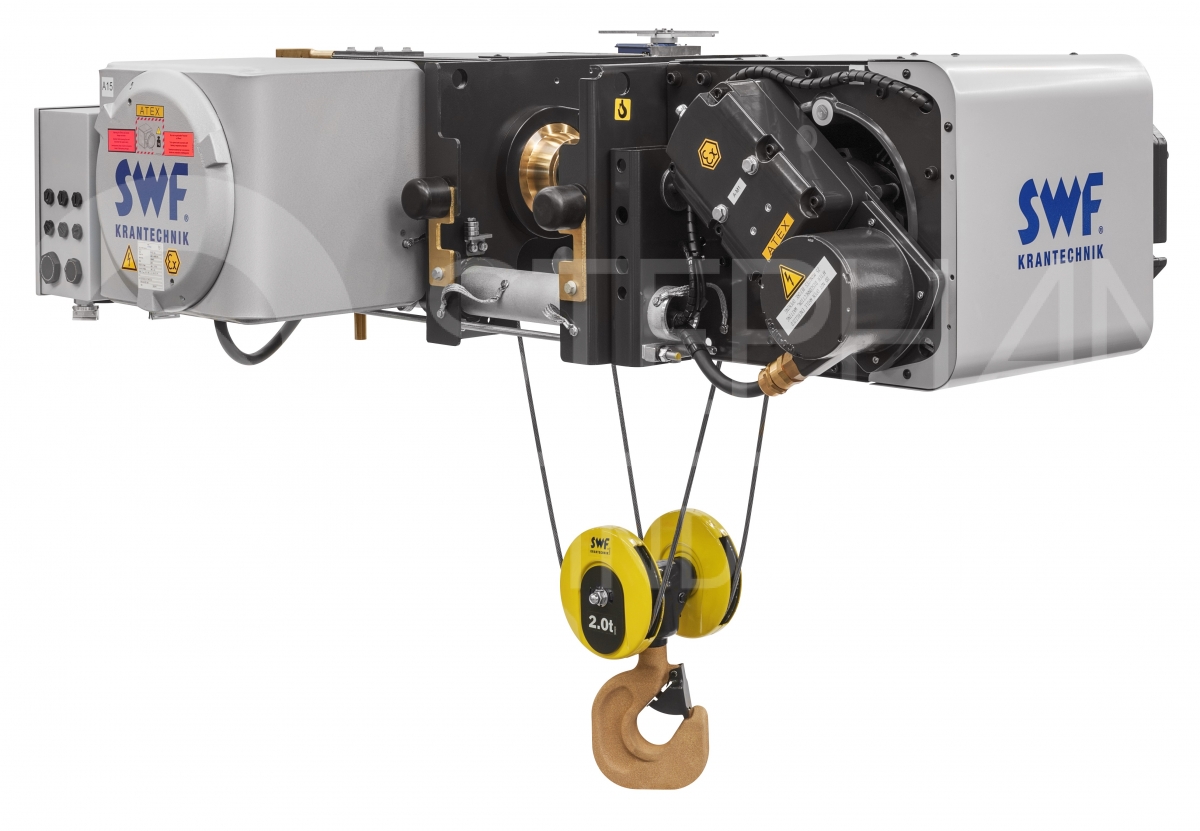

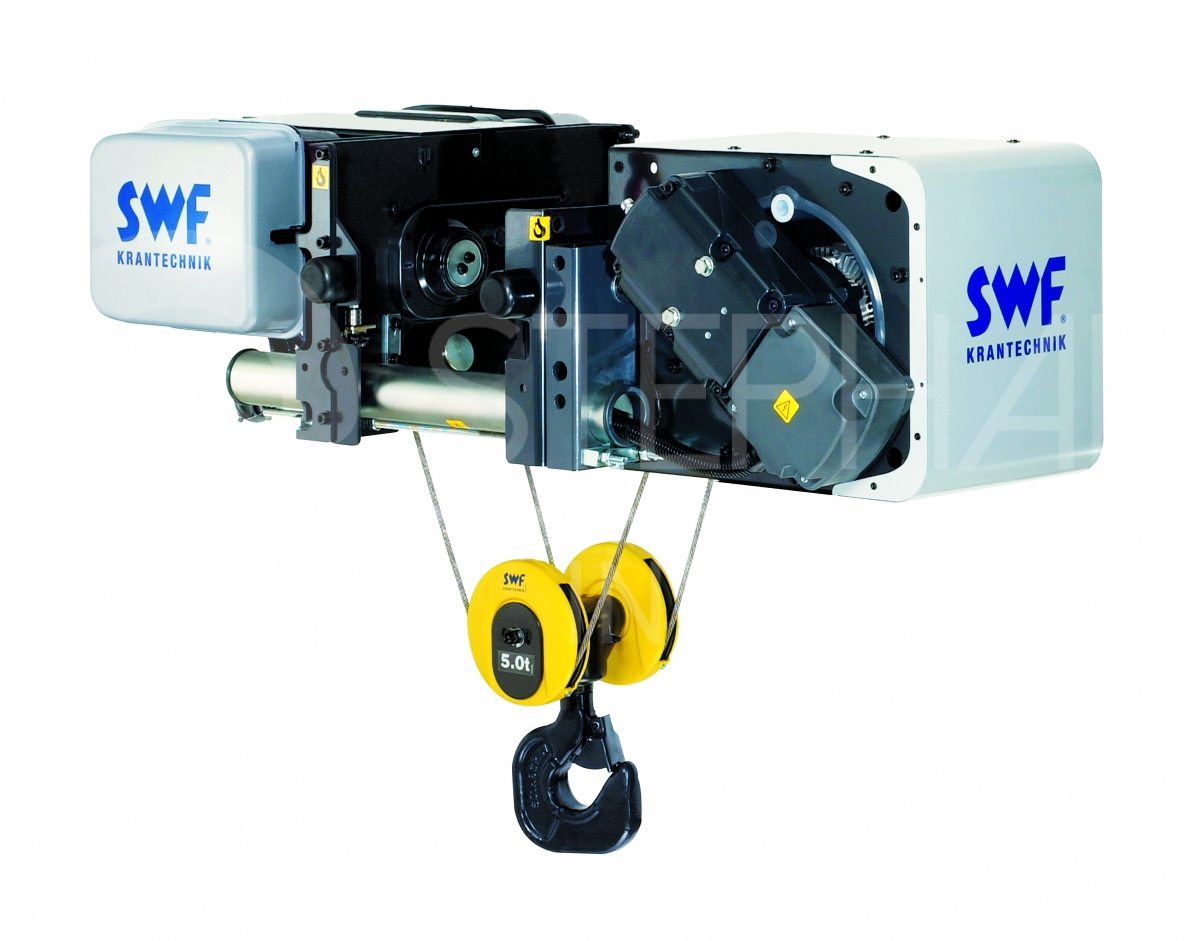

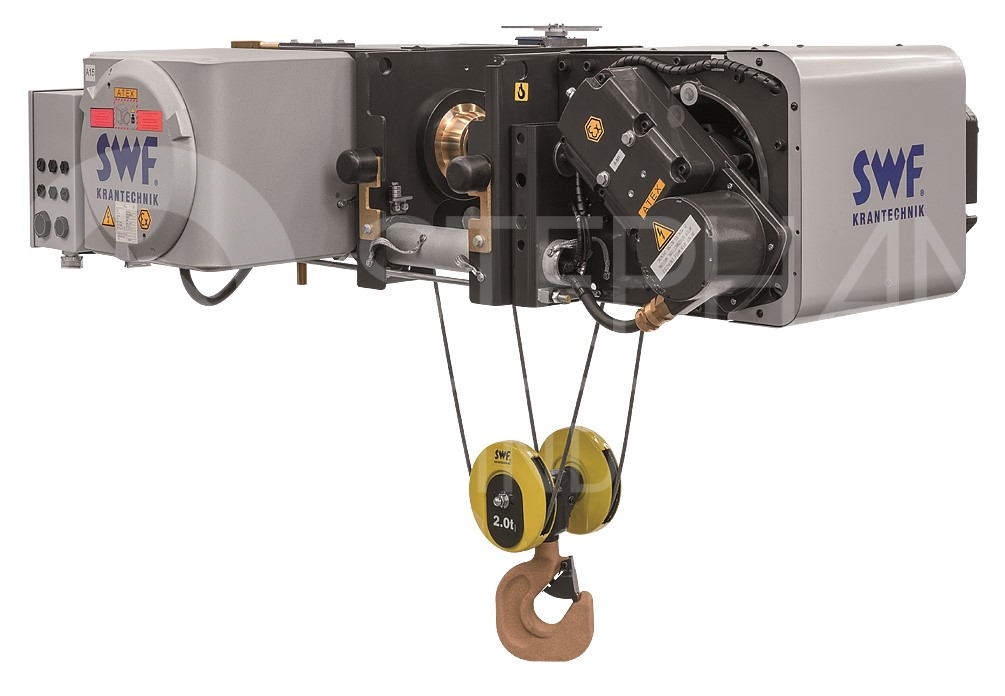

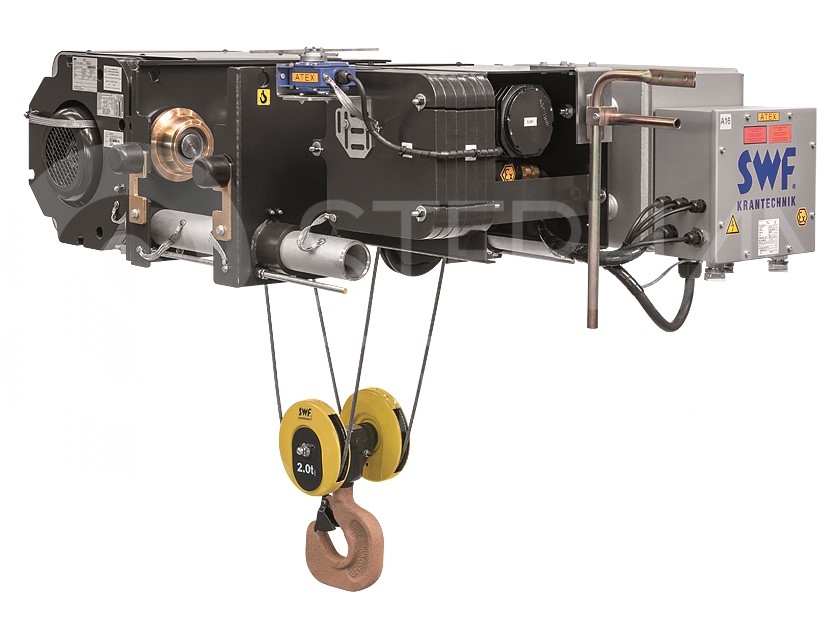

Тали серии NOVA предлагает наилучшие размеры подхода и наименьшие монтажные размеры канатной электротали. Это обеспечивает оптимальное использование пространства и снижает стоимость монтажных работ. Мы увеличили размер барабана, уменьшив все остальное. Основной особенностью конструкции канатной электротали NOVA является чрезвычайно большой диаметр канатного барабана, что обеспечивает превосходную защиту каната, однако, присутствуют также иные особенности, гарантирующие безопасную и очень малозатратную эксплуатацию. NOVA поднимает груз практически без бокового движения крюка.

Стандартная комплектация талей серии NOVA Silver Line:

- 2 скорости подъема

- Частотно-регулируемая скорость передвижения 5...20 м/мин

- Тормоза на всех механизмах

- Степень защиты IP 55

- Система мониторинга технического состояния тали NovaMaster со счетчиком срока безопасной службы (NOVA NE/NF). Регистрация эксплуатационных данных: количества рабочих часов, суммарной нагрузки, количества отключений двигателя, аварийных остановок и изменения нагрузки и многое другое

- 4ех ступенчатые концевые выключатели редуктора подъема/опускания

- Электронный ограничитель грузоподъемности

- Защита двигателей подъема и передвижения от перегрева

- Толщина лакокрасочного слоя 60мкм

Возможное исполнение:

- для работы при низких температурах до -20С

- для работы при высоких температурах до +55С

Возможные опции талей NOVA Silver Line:

- Концевые выключатели передвижения тали

- Степень защиты электрооболочек – IP 66

- Радиоуправление

- Звуковая и световая сигнализация

- Ручное растормаживание

- Дополнительный (второй) тормоз механизма подъема (устанавливается на барабане)

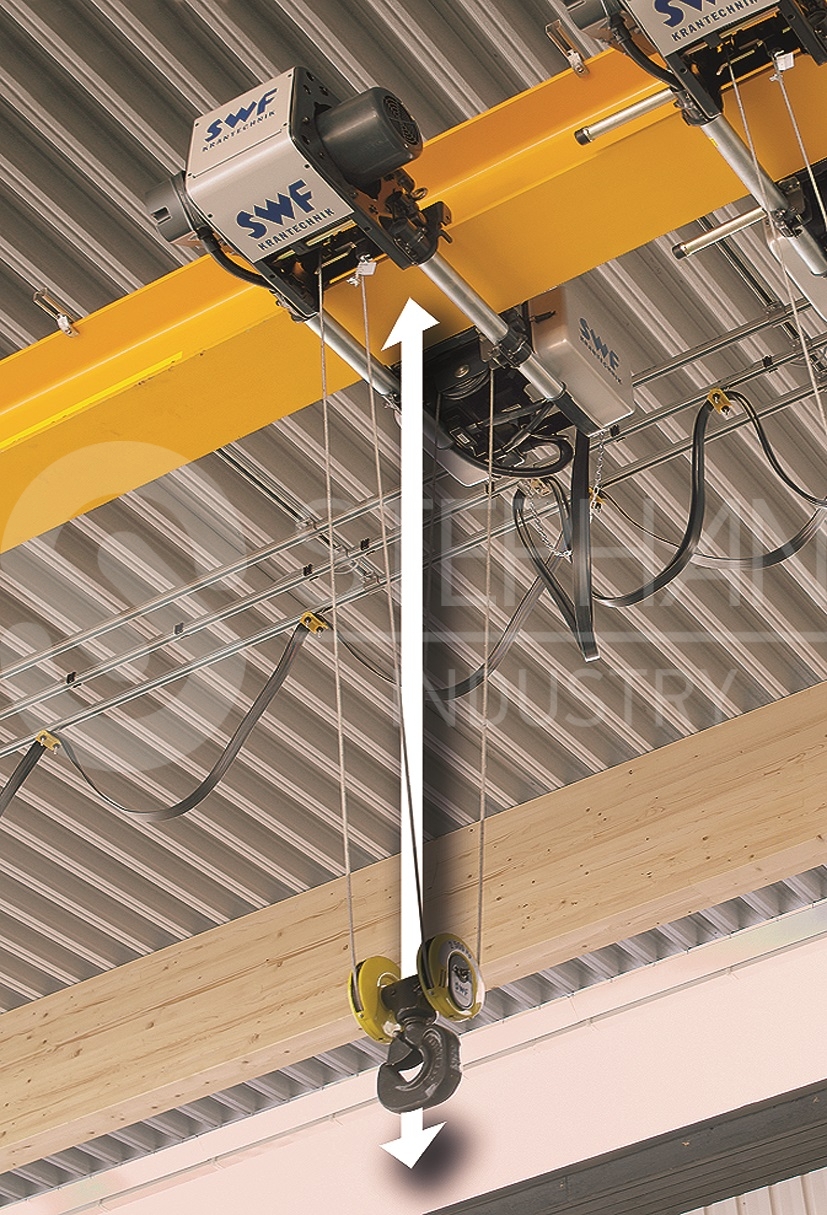

- строго-вертикальный подъем (без смещения крюка во время подъема)

- Система мониторинга технического состояния тали NovaMaster со счетчиком срока безопасной службы (NOVA NB/NC/ND). Регистрация эксплуатационных данных: количества рабочих часов, суммарной нагрузки, количества отключений двигателя, аварийных остановок и изменения нагрузки и многое другое.

- Суммирование нагрузок для макс. 4 талей с NovaMaster

- Частотное регулирование скорости подъема

- Cистема ESR обеспечивающая ускоренный подъем груза ниже номинальной грузоподъемности. Ссылка на видео работы опции.

- Система Slack rope prevention предотвращающая движение крюковой подвески после соприкосновения груза с полом. Ссылка на видео работы опции.

- Система Inching - точное позиционирование. Ссылка на видео работы опции.

- Система load floating - удержание груза двигателем (не тормозом). Ссылка на видео работы опции.

- Микро-скорость. Ссылка на видео работы опции.

- Система Shock load prevention предотвращающая ударную нагрузку. Ссылка на видео работы опции.

- Синхронный режим. Ссылка на видео работы опции.
- Система Anti Sway - антираскачки груза. Ссылка на видео работы опции.

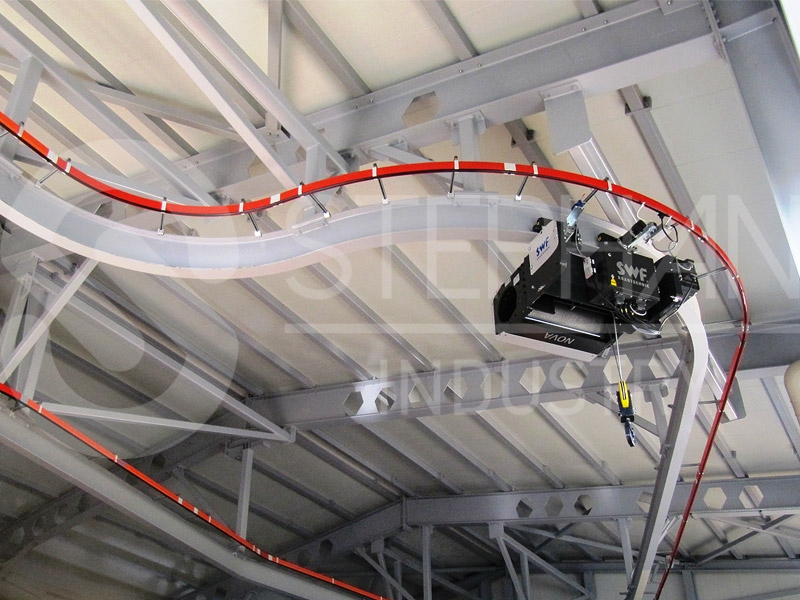

- Возможность передвижения по криволинейному пути

- Специальная окраска с толщиной ЛКП до 200 мкм

- Покраска в специальный цвет

- Индикатор нагрузки навесной на корпусе тали (Четырехзначный 7-сегментный индикатор нагрузки. Крупноформатный, светящийся красным)

- Индикатор нагрузки на пульте управления

- Различные варианты напряжения питания - 220В, 380В, 420В, 500В, 660В,

- Двухрогий крюк

- Крюковая обойма с запираемым крком

- Подпружиненный/моторизированный кабельный барабан (для подключения навесного электрического оборудования: магнитные траверсы, захваты и т.д.)

Особенности канатных талей NOVA Silver Line:

- Прочная литая направляющая для каната
- Низкие расходы на текущий ремонт: тормоза, канатный привод, направляющая каната обладают запасом прочности, обеспечивающим низкий износ и долгий срок службы.

- Редуктор, не требующий технического обслуживания, демонстрирует ультрасовременную технологию: полностью закрытый корпус максимальной прочности и точности, высокая твердость зубьев после закалки и цементации поверхности (длительный срок службы, низкий уровень шума) жидкая смазка на весь срока службы.

- Малый объем технического обслуживания

- Штепсельные соединители обеспечивают простой электрический монтаж

- Уменьшенные размеры и вес

Расшифровка маркировки талей серии NOVA Silver Line:

N B 04 L 5 A F P 2 35 A T 1 N

N - обозначение продукта Nova Silver line

B - размер (от A до C )

04 - кратность полиспаста (04 - 4/1, 06 - 6/1, 08 - 8/1)

L - исполнение тали (L -  с электрической тележкой передвижения уменьшенной строительной высоты, M - грузовая телега)

5 - режим работы по ИСО 4301/1

A - длина барабана (A - 310 мм, B - 340 мм, C - 440 мм, D - 540 мм, E - 660 мм, F - 810 мм, G - 1000 мм)

F - скорость подъема 4 м/мин (Е - 5 м/мин)

P - 2ух обмоточный двигатель подъема

2 - размер двигателя (от 1 до 5)

35 - ширина полки катания в мм

A - механический ограничитель грузоподъемности

T - частотное регулирование скорости передвижения

1 - 1 таль на кране

N - без опций




Не забудьте посетить нашу Видеогалерею для более детального ознакомления с культурой производства завода SWF Krantechnik и работой изготовленной продукции!

По Вашему тебованию, мы готовы предоставить чертежи в редактируемом формате dwg, а так же 3D модели STP. Возможно изготовление талей с параметрами отличными от указанных.
