Грузоподъемность: от 10 до 100 тонн
Высота подъема: от 3 до 30 м
Тип привода: пневматический
Производитель: ATS 2000
Технические характеристики
Описание

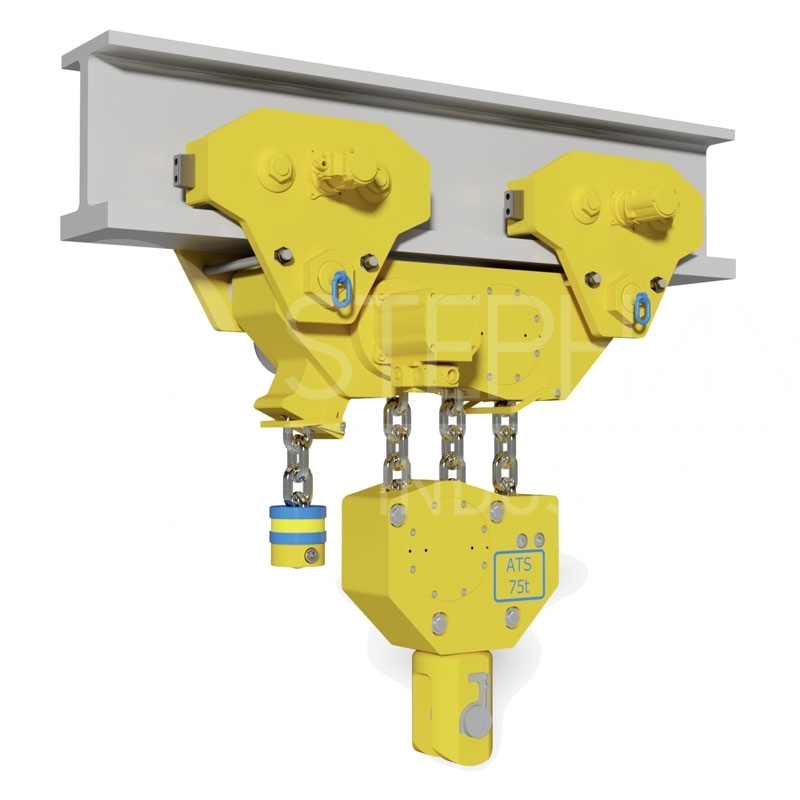

Монорельсовые пневматические тали ATS INDU разработаны для морской промышленности или для перемещения тяжелых грузов в ограниченном пространстве. В зависимости от области применения тали ATS INDU могут использоваться парами или даже комплексами из четырех единиц. Работающие параллельно 4 системы могут иметь грузоподъемность от 20 до 200 тонн и работать синхронно. Например, для перемещения теплообменников
Общие данные
- роторный двигатель без смазки
- 100% рабочий цикл
- Идеально подходит для работы в опасных зонах (взрывоопасных средах)
- Температурный режим от -20°C до 70°C
- Нечувствителен к пыли и влажности
- Поворотные крюки из высококачественной углеродистой стали с предохранительными защелками
- Оцинкованная грузоподъемная цепь класса 80, изготовленная в соответствии со стандартом EN818 - расчетный коэффициент безопасности 5:1
- Автоматический саморегулирующийся многодисковый тормоз
- Проверенная и испытанная конструкция проскальзывающей муфты ограничивает нагрузку в 130% от номинальной грузоподъемности
- Концевые выключатели верхнего и нижнего положения крюка
- Взрывозащищенное исполнение (Зона по Atex 2)
- Компактная конструкция и самая низкая строительная высота в классе.
- Подвесной пульт управления
- Соответствует ASME В30-11 (American Society Of Mechanical Engineers)
Основные технические сведения
|
ПНЕВМАТИЧЕСКИЕ ПЕРЕДВИЖНЫЕ ТАЛИ ATS INDU |
M 10 |
M 16 |
M 20 |
M 25 |
M 30 |
M 37-40 |
M 50-60 |
M 75 |
M 100 |
|
|
Грузоподъемность |
т |
10 |
16 |
20 |
25 |
30 |
37.5-40 |
50-60 |
75 |
100 |
|
Масс тали с цепью рассчитанной на в/п 3 м |
кг |
260 |
425 |
600 |
685 |
841 |
1460 |
1650 |
3600 |
5500 |
|
Вес цепи на 1 м в/п |
кг/м |
11,6 |
17,4 |
23,2 |
23,2 |
24,4 |
34,8 |
46,4 |
22,3 |
22,3 |
|
Размер цепи |
мм |
6x45 |
23,5x66 |
32x90 |
||||||
|
Запасовка |
2 |
3 |
4 |
4 |
2 |
3 |
4 |
3 |
4 |
|
|
Давление воздуха |
бар |
4 – 6 |
||||||||
|
Расход воздуха двигателем передвижения (полная нагрузка) |
фт3/мин |
50 |
2 х 50 |
4 х 50 |
||||||
|
Расход воздуха двигателем подъема (полная нагрузка) |
фт3/мин |
110 |
160 |
420 |
||||||
|
Мощность двигателя передвижения |
кВт |
0.9 |
2 х 0.9 |
4 х 0.9 |
||||||
|
Мощность двигателя пподъема |
кВт |
3.2 |
6,3 |
11 |
||||||
|
Подключение пневматического шланга |
мм |
¾ BSP |
1 ½ BSP |
|||||||
|
Размер пневматического шланга |
мм |
19 |
35 |
|||||||
|
Уровень шума |
дБ(А) |
84 |
89 |
|||||||
|
Скорости: |
|
|||||||||
|
Скорость подъема при полной нагрузке |
м/мин |
1,30 |
0,87 |
0,65 |
0,63 |
1,20 |
0,73 |
0,55 |
0,66 |
0,50 |
|
Скорость подъема без нагрузки |
м/мин |
2,80 |
1,87 |
1,40 |
1,40 |
2,60 |
1,73 |
1,30 |
0,93 |
0,70 |
|
Скорость опускания при полной нагрузке |
м/мин |
3,60 |
2,40 |
1,80 |
1,85 |
3,00 |
2,00 |
1,50 |
1,20 |
0,90 |
|
Скорость передвижения (полная нагрузка) |
м/мин |
12 |
7,5 |
|||||||
|
Скорость передвижения (без нагрузки) |
м/мин |
14 |
8,2 |
|||||||
Возможное исполнение:
- Повышенное взрывозащищенное исполнение (зона 1 по Atex)
- Передвижение по рейке
- Морское исполнение (никелевое покрытие и краска для морских условий)
- Коррозионная стойкость: специальные краски
- Электронный ограничитель грузоподъемности (тензодатчик)
- Пульт дистанционного управления - с синхронизацией подъема
- По запросу возможна приемка третьей стороной
- В случае если Вам требуется нестандартное решение и уникальная система, устройство может быть спроектировано в соответствии с Вашими требованиями.
