Грузоподъемность: от 0.5 до 6 тонн
Высота подъема: от 3 до 30 м
Тип привода: пневматический
Производитель: ATS 2000
(Санкт-Петербург) +7 (812) 490-75-48
(Москва) +7 (495) 649-83-12
(Россия) 8 (800) 551-14-38
info@stephanindustry.ruГрузоподъемность: от 0.5 до 6 тонн
Высота подъема: от 3 до 30 м
Тип привода: пневматический
Производитель: ATS 2000

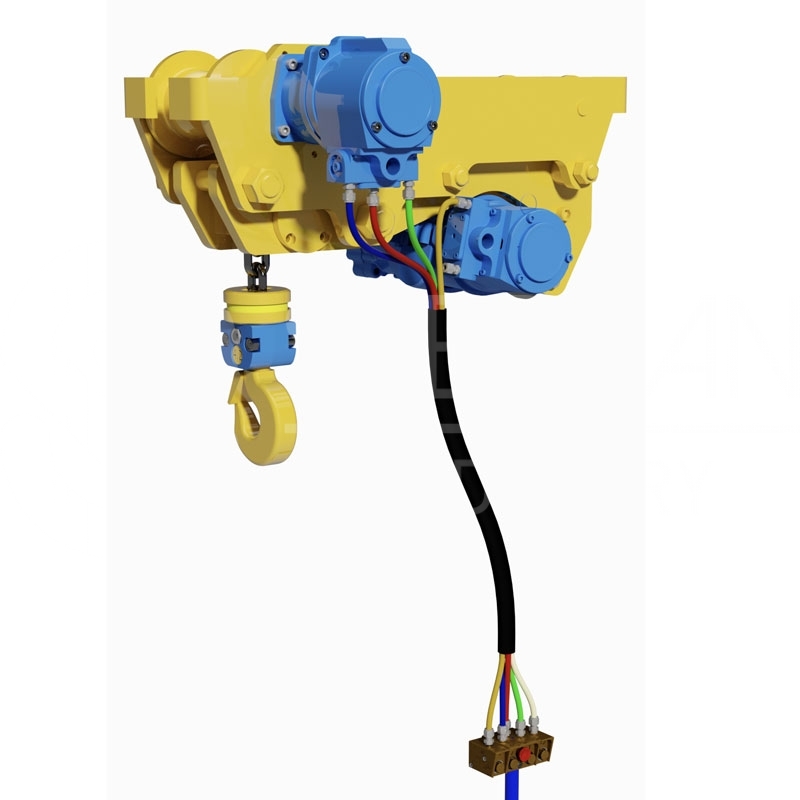

Специально для помещений с низкими потолками была разработана грузовая тележка производства ATS INDU LM с малой строительной высотой. На тележке пневматическое подъемное устройство расположено горизонтально, что и позволяет уменьшить строительную высоту всей тали. Также существуют подъемные устройства со сверхмалой строительной высотой.
- роторный двигатель без смазки
- 100% рабочий цикл
- Идеально подходит для работы в опасных зонах (взрывоопасных средах)
- Температурный режим от -20°C до 70°C
- Нечувствителен к пыли и влажности
- Поворотные крюки из высококачественной углеродистой стали с предохранительными защелками
- Оцинкованная грузоподъемная цепь класса 80, изготовленная в соответствии со стандартом EN818 - расчетный коэффициент безопасности 5:1
- Автоматический саморегулирующийся многодисковый тормоз
- Проверенная и испытанная конструкция проскальзывающей муфты ограничивает нагрузку в 130% от номинальной грузоподъемности
- Концевые выключатели верхнего и нижнего положения крюка
- Взрывозащищенное исполнение (Зона по Atex 2)
- Подвесной пульт управления
- Соответствует ASME В30-11 (American Society Of Mechanical Engineers)
Тип тали |
ATSl-025 |
ATSl-050 |
ATSl-1 |
ATSl-2 |
ATSl-3 |
ATSl-4,2 |
ATSl-5 |
ATSl-6 |
|
Тип тележки передвижения |
LM 2 |
LM 6 |
|||||||
Грузоподъемность тележки |
т |
2 |
6 |
||||||
Грузоподъемность тали |
т |
025 |
0.5 |
1 |
2 |
3 |
4,2 |
5 |
6 |
Масса тали с тележкой и цепью рассчитанной на высоту подъема – 3м |
кг |
90 |
90 |
95.5 |
99.5 |
211,1 |
225 |
226 |
231,5 |
Масса 1м цепи |
кг |
1 |
1,8 |
2,7 |
3,8 |
5,8 |
5,4 |
||
Размер звена |
мм |
7 x21 |
9x27 |
11,2x34 |
13x36 |
15x45 |
11,2x34 |
||
Количество витков цепи |
|
1 |
2 |
||||||
Рабочее Давление |
бар |
4-6 |
|||||||
Потребление воздуха двигателем тележки тали (полная нагрузка) |
фт3/мин |
50 |
|||||||
Потребление воздуха двигателем подъемника (полная нагрузка) |
фт3/мин |
60-75 |
95 |
110 |
|||||
Выходная мощность двигателя тележки тали |
кВт |
0.3 |
|||||||
Выходная мощность двигателя подъема |
кВт |
1,4 |
3,2 |
||||||
Шланговое соединение Моторизованной тележки |
мм |
13 |
19 |
||||||
Максимальная ширина полки катания |
мм |
310 |
310 |
||||||
Минимальная ширина полки катания |
мм |
85 |
125 |
||||||
Максимальная толщина полки катания |
мм |
25 |
35 |
||||||
Уровень шума при работе пневматической тали |
дБА |
84 |
|||||||
Скорость тали |
|||||||||
Скорость подъема при полной нагрузке |
м/мин |
27.00 |
19.50 |
6.60 |
8.80 |
4.50 |
3.60 |
2.60 |
2.30 |
Скорость подъема без нагрузки |
м/мин |
37.00 |
37.00 |
11.00 |
13.00 |
5.80 |
5.00 |
5.60 |
3.00 |
Скорость опускания без нагрузки |
м/мин |
25.00 |
25.00 |
9.00 |
9.00 |
6.00 |
5.80 |
4.90 |
3.00 |
Скорость опускания при полной нагрузке |
м/мин |
30.00 |
30.00 |
11.00 |
13.60 |
6.80 |
5.80 |
7.20 |
3.20 |
Скорость перемещения |
м/мин |
12 |
- Повышенная взрывозащита - зоны 1 по ATEX
- Морское исполнение - никелевое покрытие и краска для морских условий
- Коррозионная стойкость: специальные краски
- Контейнеры для цепи
