Технические характеристики

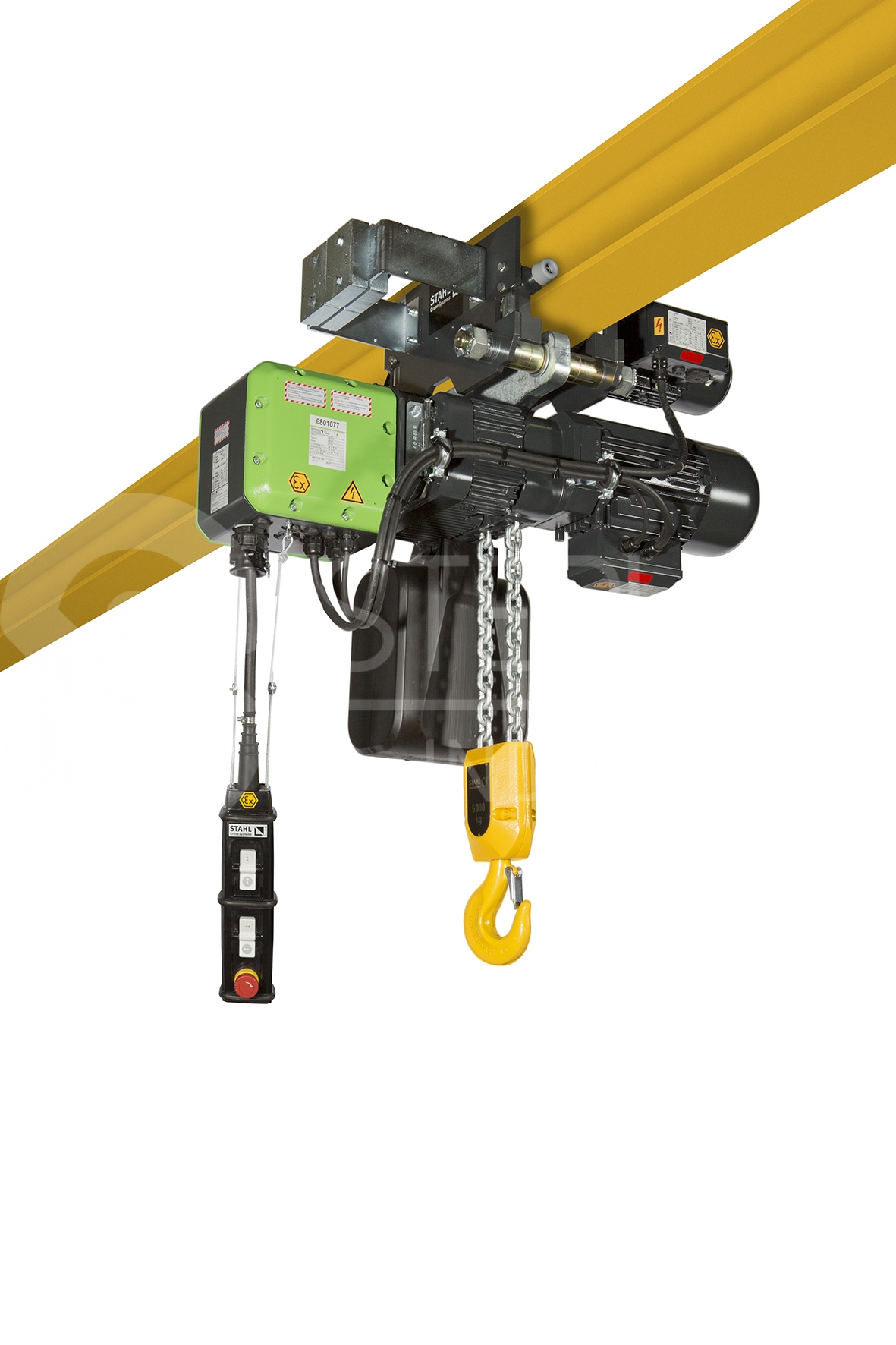

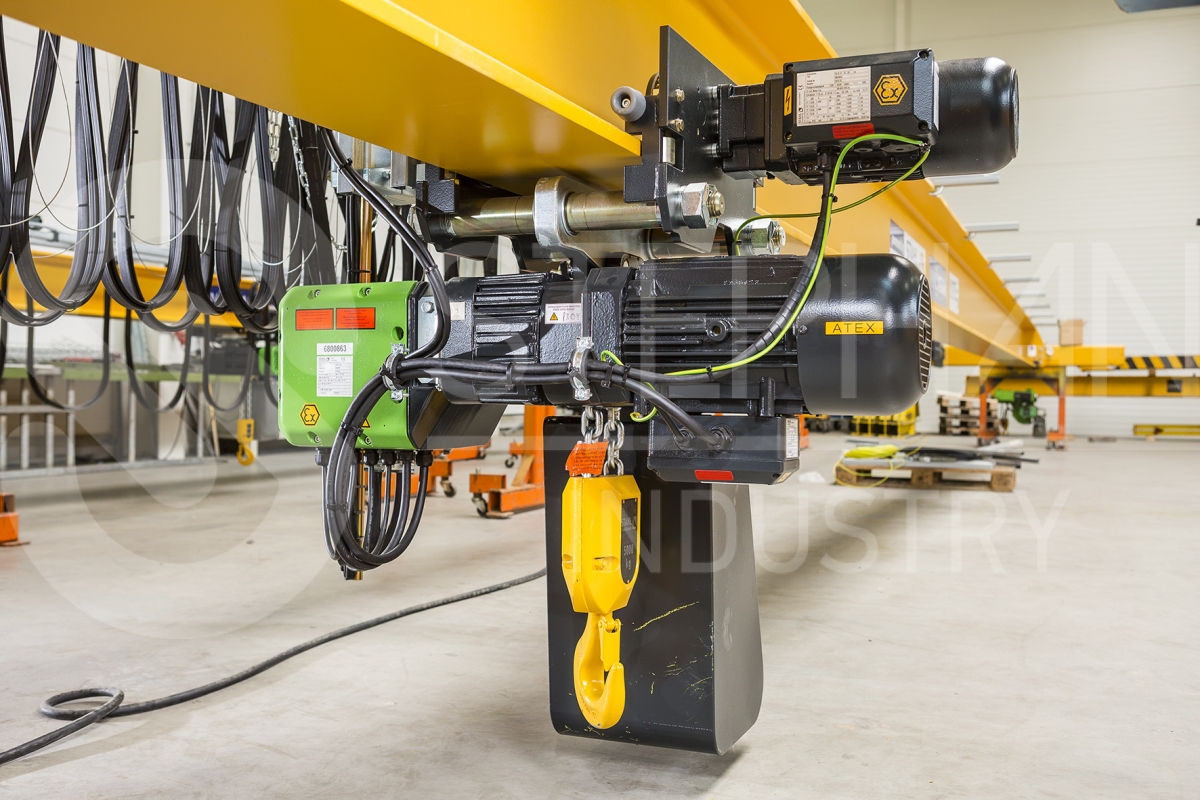

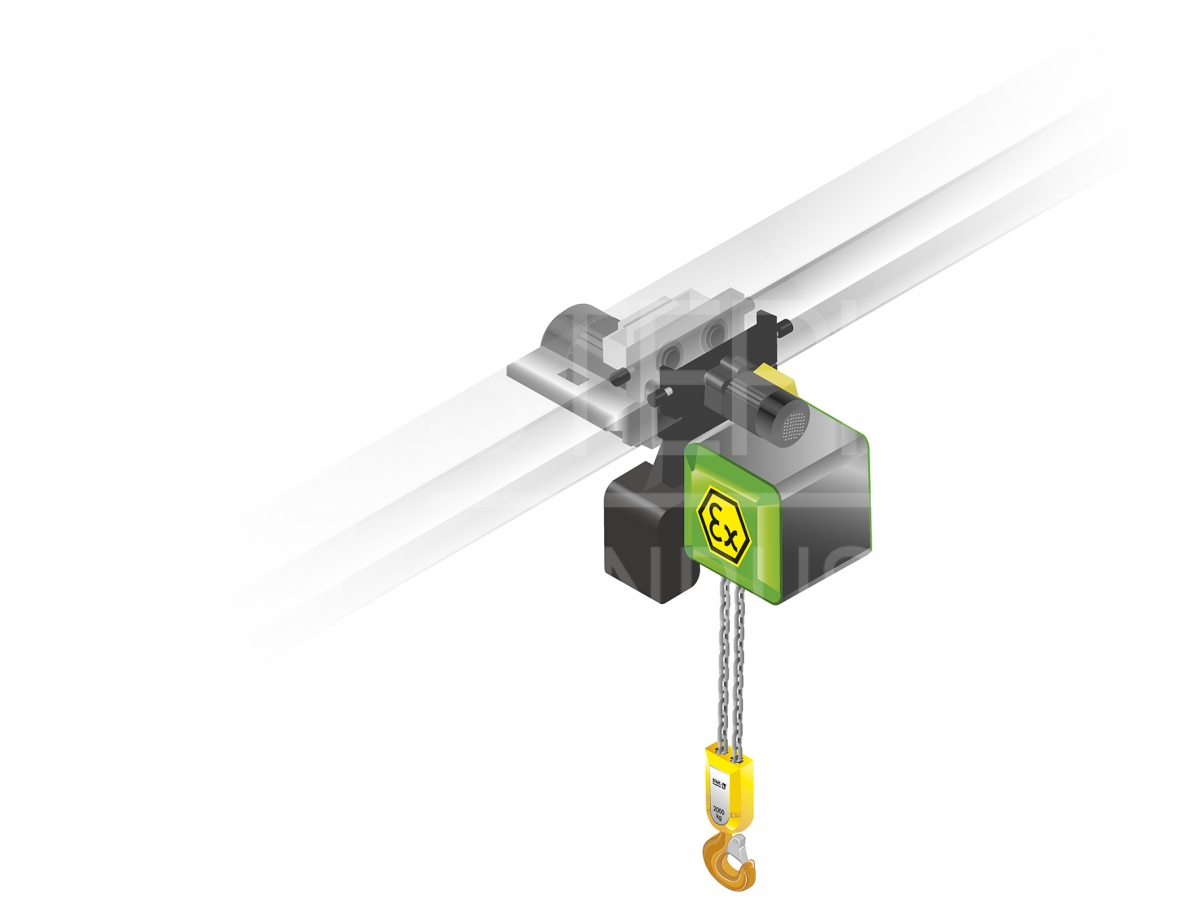

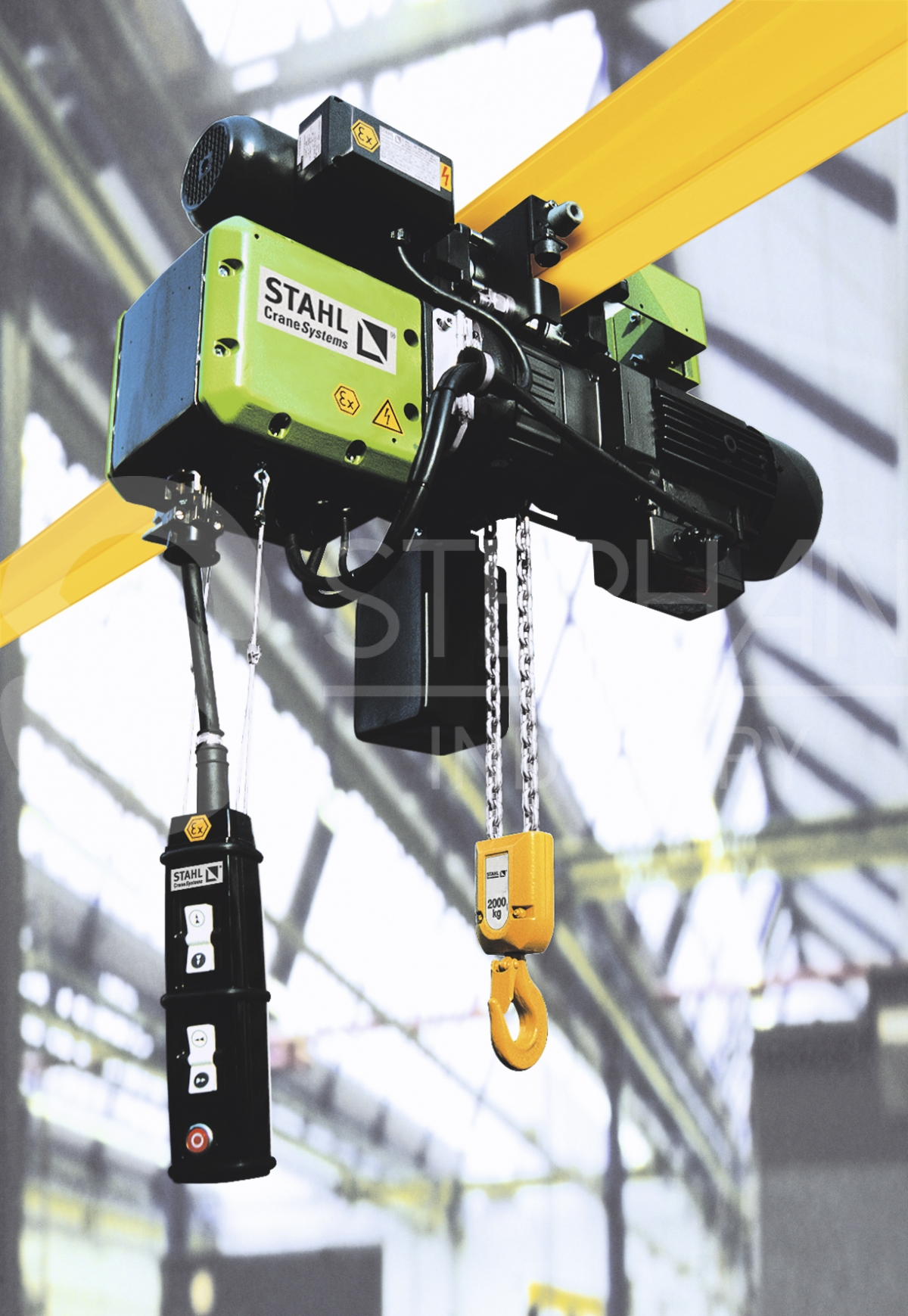

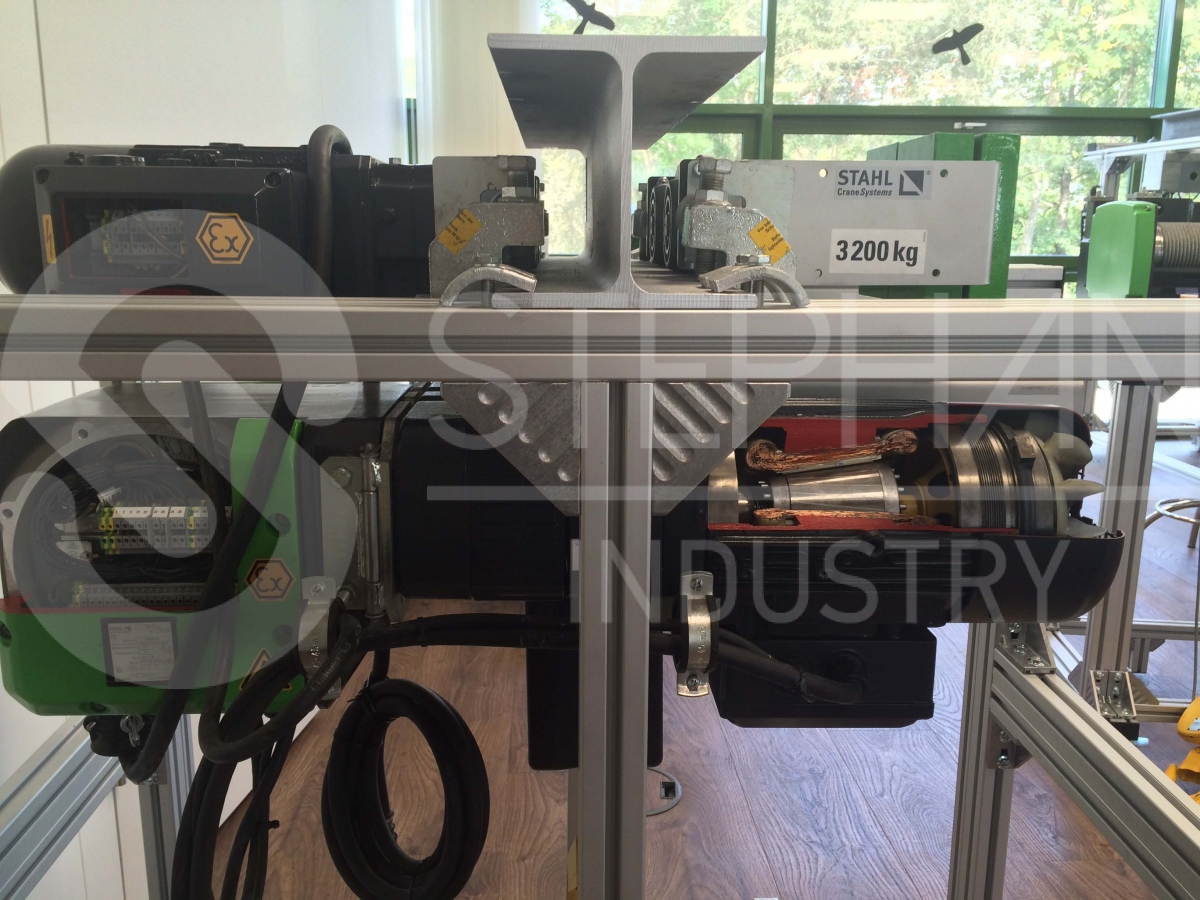

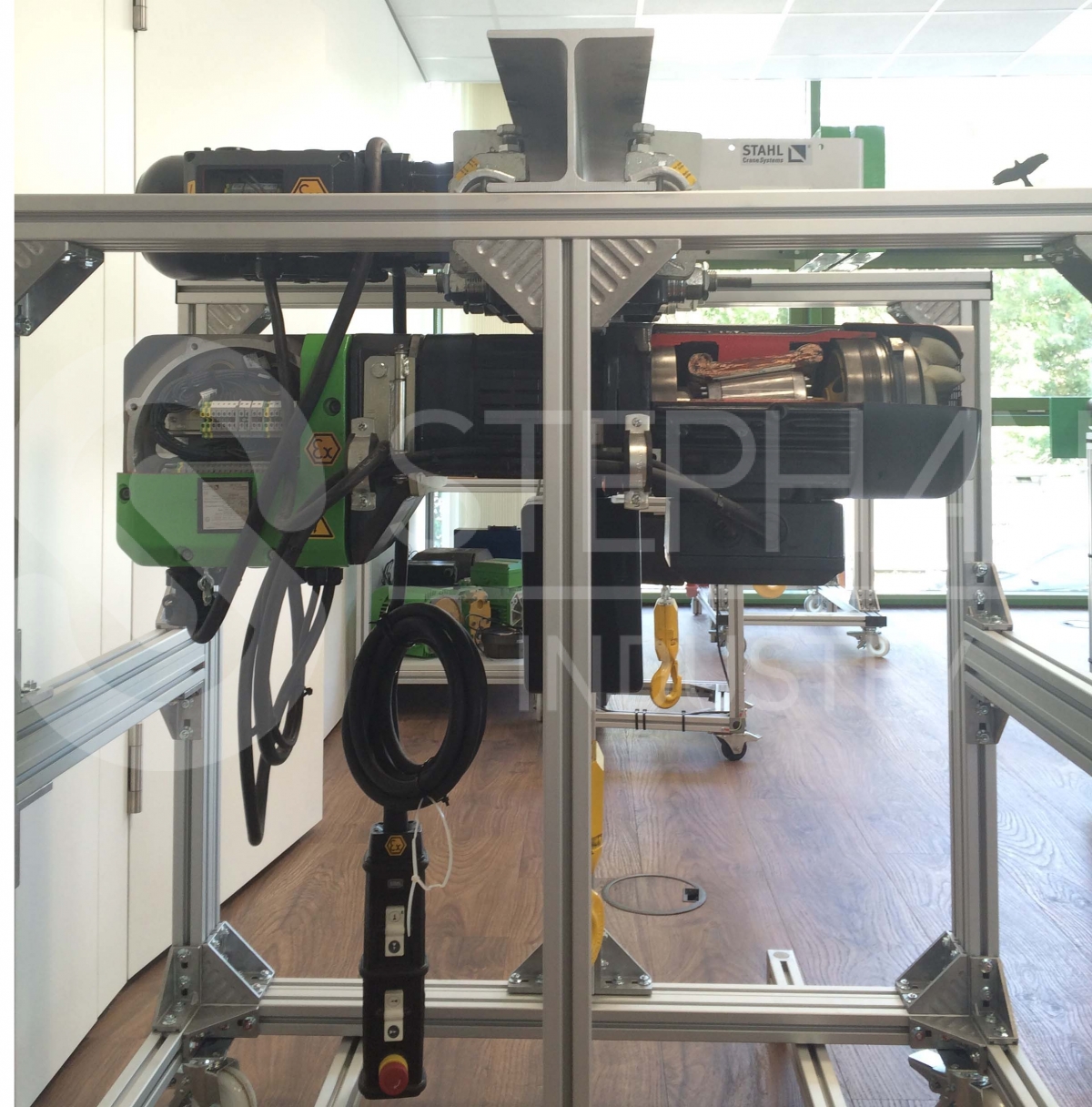

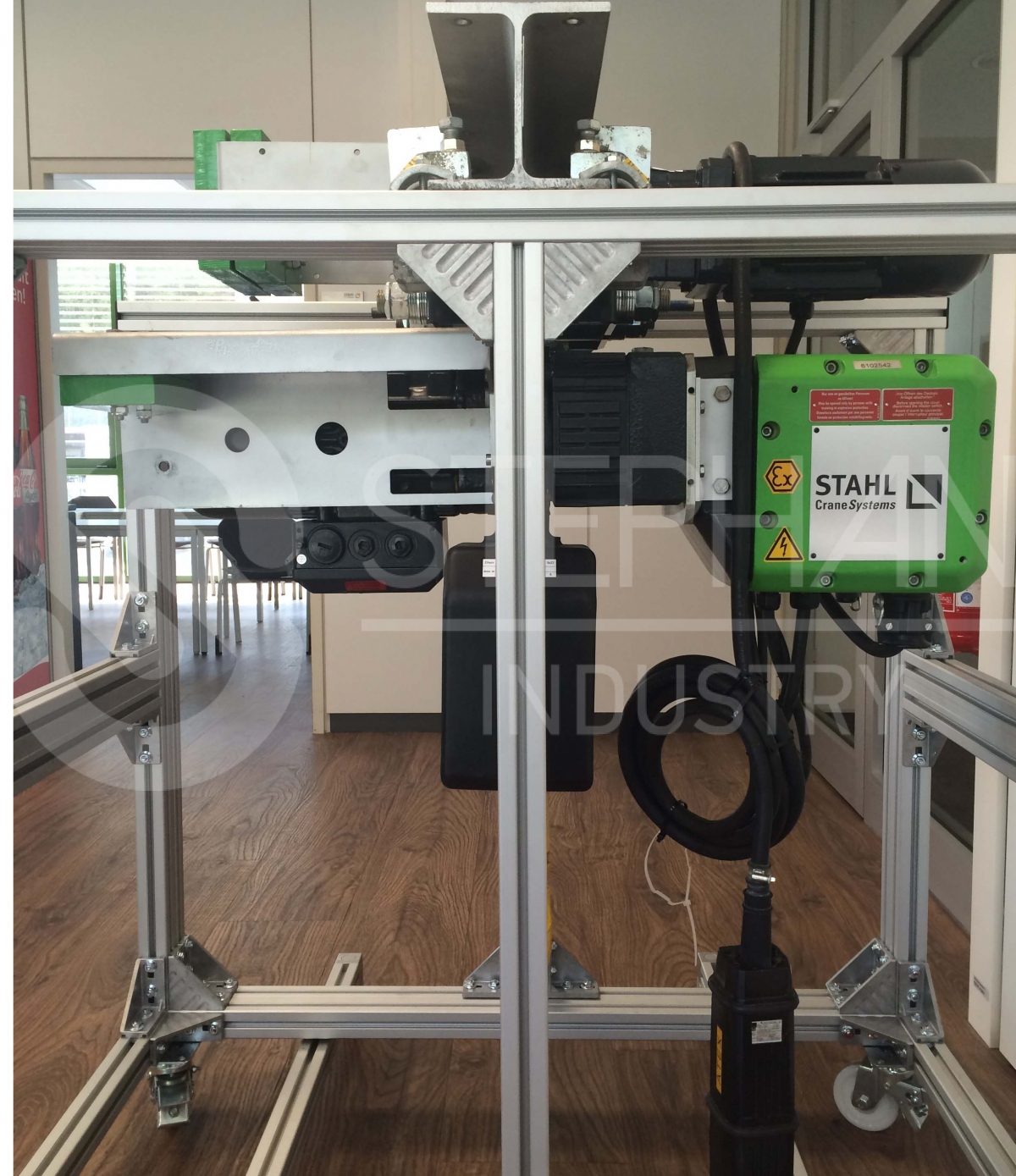

Исполнение: Электрические цепные передвижные взрывозащищенные тали ST EX (STAHL)

Грузоподъемность: от 0.25 до 5 тонн

Высота подъема: от 3 до 50 м

Тип привода: электрический

Производитель: STAHL CraneSystems

Описание

Программа цепных талей ST представляет собой одну из самых профессиональных и универсальных программ из тех, что предлагаются сегодня в мире. Каждая модель цепной тали имеет свои индивидуальные достоинства, касающиеся эксплуатационных характеристик, и основанные на многолетнем опыте компании STAHL CraneSystems в сфере разработки грузоподъемных механизмов. Убедительные достоинства серии ST - относятся ко всем талям!

Взрывозащищенные цепные тали ST Ex / Zone 1/21 от STAHL CraneSystems соответствуют директиве 2014/34 / EU (ATEX). Они предназначены для использования в зоне 1 (газ) или зоне 21 (пыль), однако они также могут использоваться в зоне 2 (газ) или зоне 22 (пыль).

Стандартная комплектация талей серии ST Ex

- 2 скорости подъема

- 2 скорости передвижения

- Тормоза на всех механизмах

- Степень защиты IP 55

- Возможность передвижения по радиусному пути

- Контейнер для цепи

- Аварийный концевой выключатель подъема/опускания (Предохранительная фрикционная муфта)

- Аварийный ограничитель грузоподъемности (Предохранительная фрикционная муфта)

- Толщина лакокрасочного слоя 80мкм

- Буферные упоры механизма передвижения

Возможное исполнение

- с ультрамалой строительной высотой (серия STK Ex)

- тали с двумя крюками типа (серия STD Ex)

- для работы с big bag (серия STB Ex)

- для работы в химически-агрессивной среде

- для работы при низких температурах до -40С

- для работы при высоких температурах до +60С

Возможные опции талей ST Ex

- Концевые выключатели подъема/ опускания 2ух и 4ех позиционные

- Концевые выключатели передвижения тали

- Степень защиты электрооболочек – IP 66

- Радиоуправление

- Бронзирование крюка

- Латунные колеса

- Повышенная категория взрывозащиты - Ex de IIC T4

- Звуковая и световая сигнализация

- Цепь из нержавеющей стали

- Возможность передвижения по криволинейному пути с радиусом R = 0,8 м

- Специальная окраска с толщиной ЛКП до 240 мкм (согласно C4 по DIN EN ISO 12944-5)

- Покраска в специальный цвет

Особенности цепных талей ST Ex

- Малый объем технического обслуживания

- Штепсельные соединители обеспечивают простой электрический монтаж

- Уменьшенные размеры и вес

- Износостойкие цепи повышенного качества

- Патентованная направляющая цепи, изготовленная из цельнолитого металла

- Износоустойчивая, закаленная цепная звездочка с оптимизированным отводным роликом для незначительного износа цепи

- Оцинкованная цепь с прочным покрытием и высокими характеристиками

- Двигатель и тормоз взрывонепроницаемы (Ex d) и имеют температурный контроль термистора PTC.

Расшифровка маркировки талей серии ST Ex

ST 20 02 8/2 ex 2/1 KFN 20. 20 E
1   2   3   4    5   6     7   8    9 10

Обозначение типа

1 Конструктивный ряд цепной тали

2 Размер цепной тали

3 Грузоподъемность x 100 при 1/1

4 Скорости подъема [м/мин] при 1/1

5 Взрывозащита

6 Количество ветвей

1/1 = 1 ветвь

2/1 = 2 ветви

7 Тип тележки

8 Размер тележки

9 Размер цепной тали (пункт 3)

10 Тип привода тележки

E = электрический привод

H = ручной привод (без привода)

Расшифровка маркировки взрывозащиты

Электрическая взрывозащита

II 2 G Ex de IIB T4 Gb
1 2 3 4 5 6 7 8

Механическая взрывозащита

II 2 G ck IIB T4
1 2 3 5 6 7

1 - Группа оборудования II: Взрывоопасные зоны помещений и наружных установок.

(Группа оборудования I: Для оборудования, применяемого в подземных выработках шахт и их наземных строениях, опасных в отношении рудничного газа/горючей пыли).

2 - Категория: 2 - Зона 1, Зона 21; 3 - Зона 2, Зона 22.

3 - Атмосфера: G - газ, D - пыль.

4 - Разработано в соответствии с европейским стандартом Ex.

5 - Тип защиты: d - взрывонепроницаемая оболочка, e - повышенная защита, c - конструкционная безопасность, k - погружение в жидкость, t - защита оболочкой от воспламенения пыли (ta, tb, tc).

6 - Группы взрывозащиты.

7 - Температурный класс - T4 (включается также T1...T3).

8 - Уровень защиты оборудования G - для газовых смесей, D - для пыли, b - высокий уровень защиты (зона 1, зона 21), с - повышенный уровень защиты (зона 2, зона 22).


Типоразмеры талей серии ST Ex

ST 2005 EX  ST 2010 EX  ST 5020 EX
ST 5025 EX ST 5016 EX

Не забудьте посетить нашу Видеогалерею для более детального ознакомления с культурой производства завода STAHL Crane Systems и работой изготовленной продукции!

По Вашему тебованию, мы готовы предоставить чертежи в редактируемом формате dwg, а так же 3D модели STP. Возможно изготовление талей с параметрами отличными от указанных.
