Технические характеристики

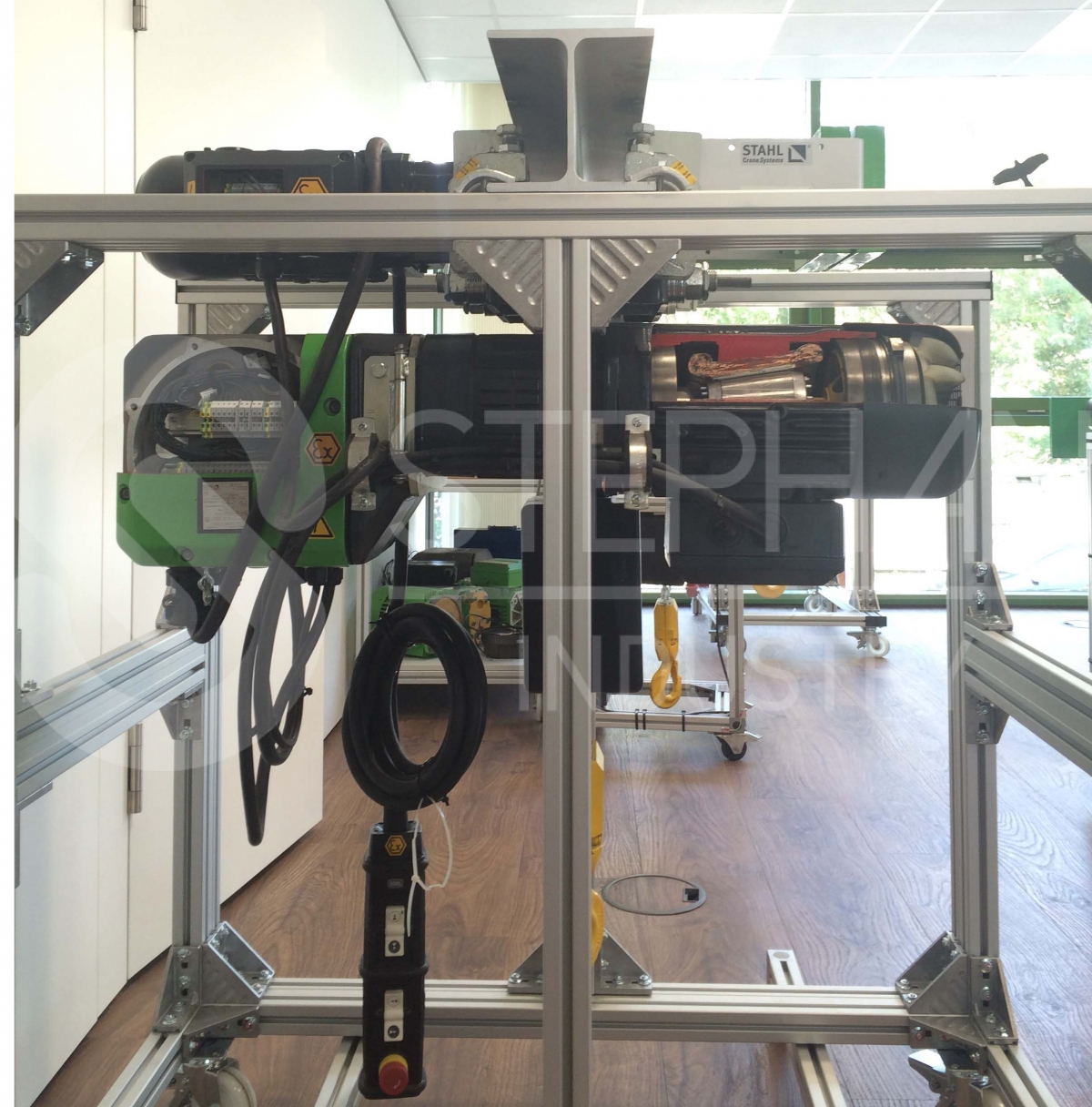

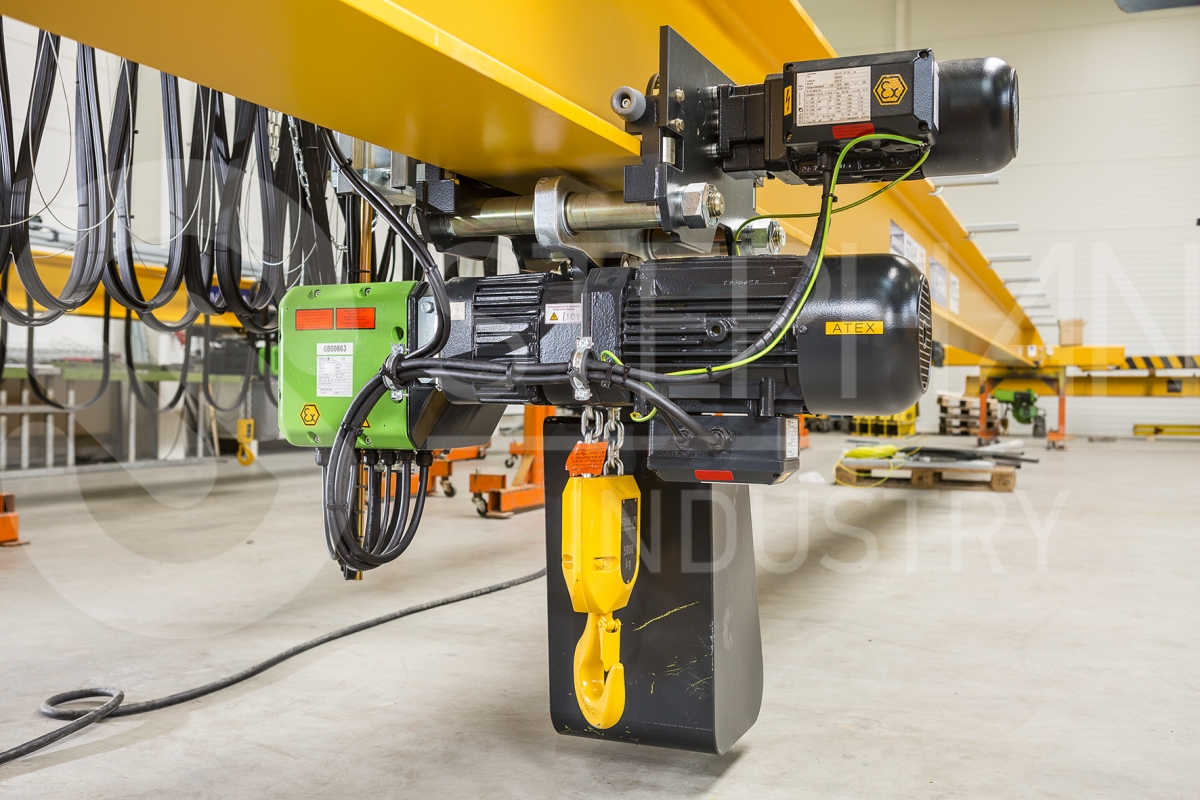

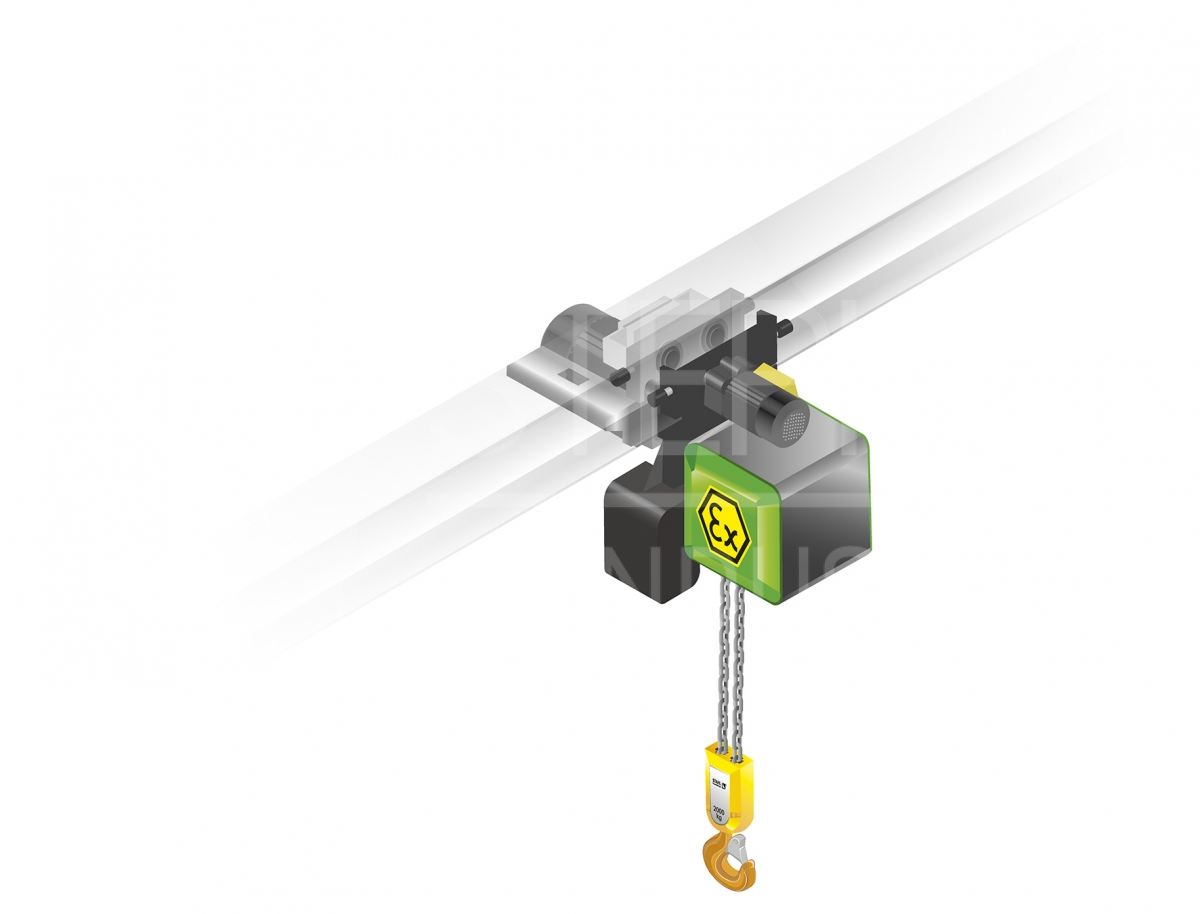

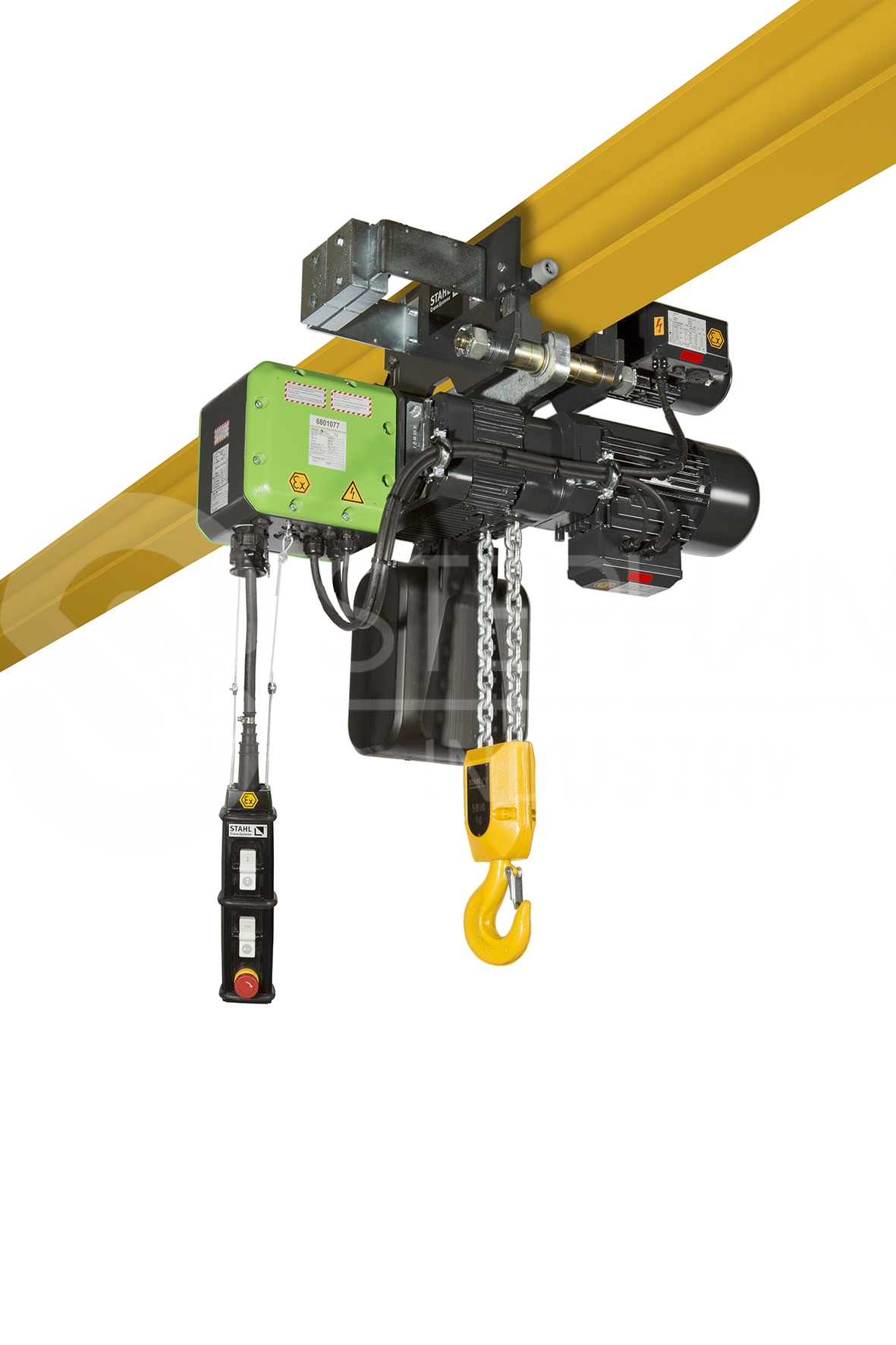

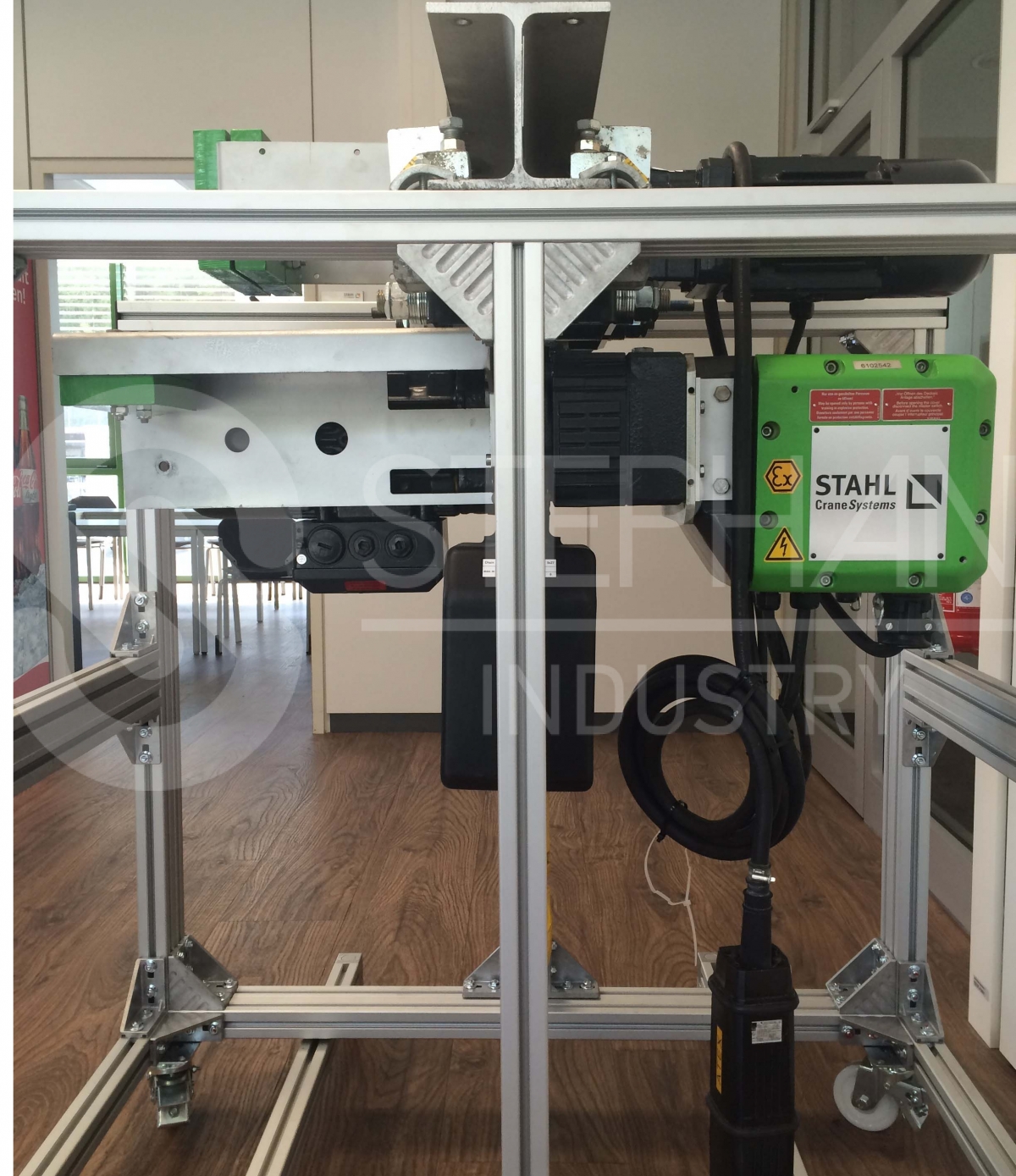

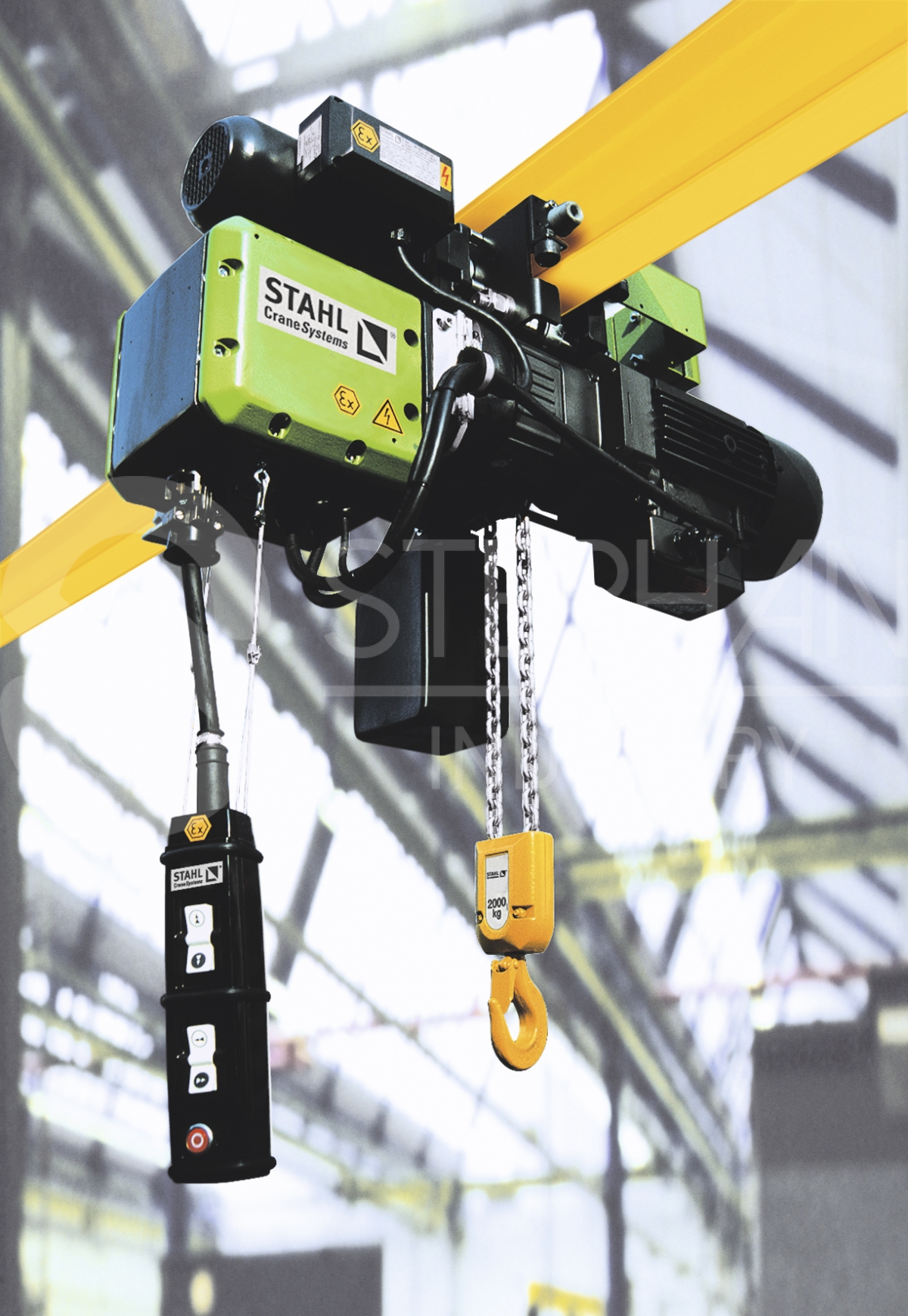

Исполнение: Электрические цепные передвижные взрывозащищенные тали ST EX (STAHL)

Грузоподъемность: от 0.5 до 1 тонн

Высота подъема: от 3 до 50 м

Тип привода: электрический

Производитель: STAHL CraneSystems

Описание

Программа цепных талей ST представляет собой одну из самых профессиональных и универсальных программ из тех, что предлагаются сегодня в мире. Каждая модель цепной тали имеет свои индивидуальные достоинства, касающиеся эксплуатационных характеристик, и основанные на многолетнем опыте компании STAHL CraneSystems в сфере разработки грузоподъемных механизмов. Убедительные достоинства серии ST - относятся ко всем талям!

Взрывозащищенные цепные тали ST 2005 Ex / Zone 1/21 от STAHL CraneSystems соответствуют директиве 2014/34 / EU (ATEX). Они предназначены для использования в зоне 1 (газ) или зоне 21 (пыль), однако они также могут использоваться в зоне 2 (газ) или зоне 22 (пыль).

Разновидности цепных талей серии ST 2005 Ex

Тип тали  Грузоподъемность Скорость подъема
(2 скорости)
Скорость передв.
(2 скорости)
ST 2005-12/2 ex 1/1 500 кг 12/2 м/мин 20/5 м/мин
ST 2005-12/2 ex 2/1 1000 кг 6/1 м/мин 20/5 м/мин

Стандартная комплектация

- 2 скорости подъема

- 2 скорости передвижения

- Тормоза на всех механизмах

- Степень защиты IP 55

- Возможность передвижения по радиусному пути

- Контейнер для цепи

- Аварийный концевой выключатель подъема/опускания (Предохранительная фрикционная муфта)

- Аварийный ограничитель грузоподъемности (Предохранительная фрикционная муфта)

- Толщина лакокрасочного слоя 80мкм

- Буферные упоры механизма передвижения

Возможное исполнение

- для работы в химически-агрессивной среде

- для работы при низких температурах до -40 °С

- для работы при высоких температурах до +60 °С

Возможные опции

- Концевые выключатели подъема/ опускания 2ух и 4ех позиционные

- Концевые выключатели передвижения тали

- Степень защиты электрооболочек – IP 66

- Радиоуправление

- Бронзирование крюка

- Латунные колеса

- Повышенная категория взрывозащиты - Ex de IIC T4

- Звуковая и световая сигнализация

- Цепь из нержавеющей стали

- Возможность передвижения по криволинейному пути с радиусом R = 0,8 м

- Специальная окраска с толщиной ЛКП до 240 мкм (согласно C4 по DIN EN ISO 12944-5)

- Покраска в специальный цвет

Особенности

- Малый объем технического обслуживания

- Штепсельные соединители обеспечивают простой электрический монтаж

- Уменьшенные размеры и вес

- Износостойкие цепи повышенного качества

- Патентованная направляющая цепи, изготовленная из цельнолитого металла

- Износоустойчивая, закаленная цепная звездочка с оптимизированным отводным роликом для незначительного износа цепи

- Оцинкованная цепь с прочным покрытием и высокими характеристиками

- Двигатель и тормоз взрывонепроницаемы (Ex d) и имеют температурный контроль термистора PTC.

Расшифровка маркировки

ST 20 02 8/2 ex 2/1 KFN 20. 20 E
1   2   3   4    5   6     7   8    9 10

Обозначение типа

1 Конструктивный ряд цепной тали

2 Размер цепной тали

3 Грузоподъемность x 100 при 1/1

4 Скорости подъема [м/мин] при 1/1

5 Взрывозащита

6 Количество ветвей

1/1 = 1 ветвь

2/1 = 2 ветви

7 Тип тележки

8 Размер тележки

9 Размер цепной тали (пункт 3)

10 Тип привода тележки

E = электрический привод

H = ручной привод (без привода)

Расшифровка маркировки взрывозащиты

Электрическая взрывозащита

II 2 G Ex de IIB T4 Gb
1 2 3 4 5 6 7 8

Механическая взрывозащита

II 2 G ck IIB T4
1 2 3 5 6 7

1 - Группа оборудования II: Взрывоопасные зоны помещений и наружных установок.

(Группа оборудования I: Для оборудования, применяемого в подземных выработках шахт и их наземных строениях, опасных в отношении рудничного газа/горючей пыли).

2 - Категория: 2 - Зона 1, Зона 21; 3 - Зона 2, Зона 22.

3 - Атмосфера: G - газ, D - пыль.

4 - Разработано в соответствии с европейским стандартом Ex.

5 - Тип защиты: d - взрывонепроницаемая оболочка, e - повышенная защита, c - конструкционная безопасность, k - погружение в жидкость, t - защита оболочкой от воспламенения пыли (ta, tb, tc).

6 - Группы взрывозащиты.

7 - Температурный класс - T4 (включается также T1...T3).

8 - Уровень защиты оборудования G - для газовых смесей, D - для пыли, b - высокий уровень защиты (зона 1, зона 21), с - повышенный уровень защиты (зона 2, зона 22).


Не забудьте посетить нашу Видеогалерею для более детального ознакомления с культурой производства завода STAHL Crane Systems и работой изготовленной продукции!

По Вашему тебованию, мы готовы предоставить чертежи в редактируемом формате dwg, а так же 3D модели STP. Возможно изготовление талей с параметрами отличными от указанных.
