Технические характеристики

Грузоподъемность: от 6.3 до 125 тонн

Высота подъема: от 4 до 48 м

Тип привода: электрический

Производитель: STAHL Crane Systems

Описание

Программа канатных талей AS дополняет серию талей SH расширенным диапазоном грузоподъемности.  Продуманная конструкция, основанная на 90-летнем опыте. Электрическая канатная таль и STAHL CraneSystems всегда вместе: десятилетия опыта и постоянного развития вывели компанию с ее программой канатных талей в лидирующие мировые производители.

Благодаря сложным методам расчетов, революционным идеям нашей команды проектировщиков и строгой ориентации на качество, канатные тали AS являются самыми эффективными и надежными канатными талями в мире.

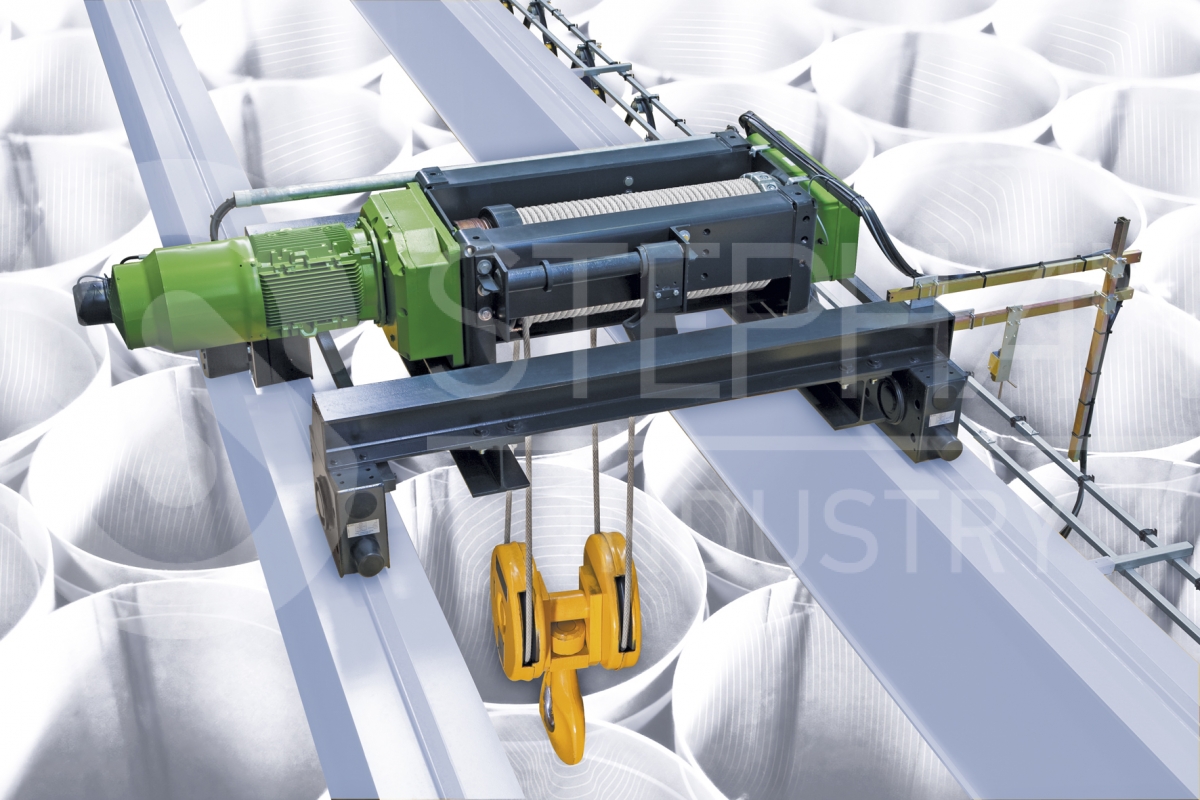

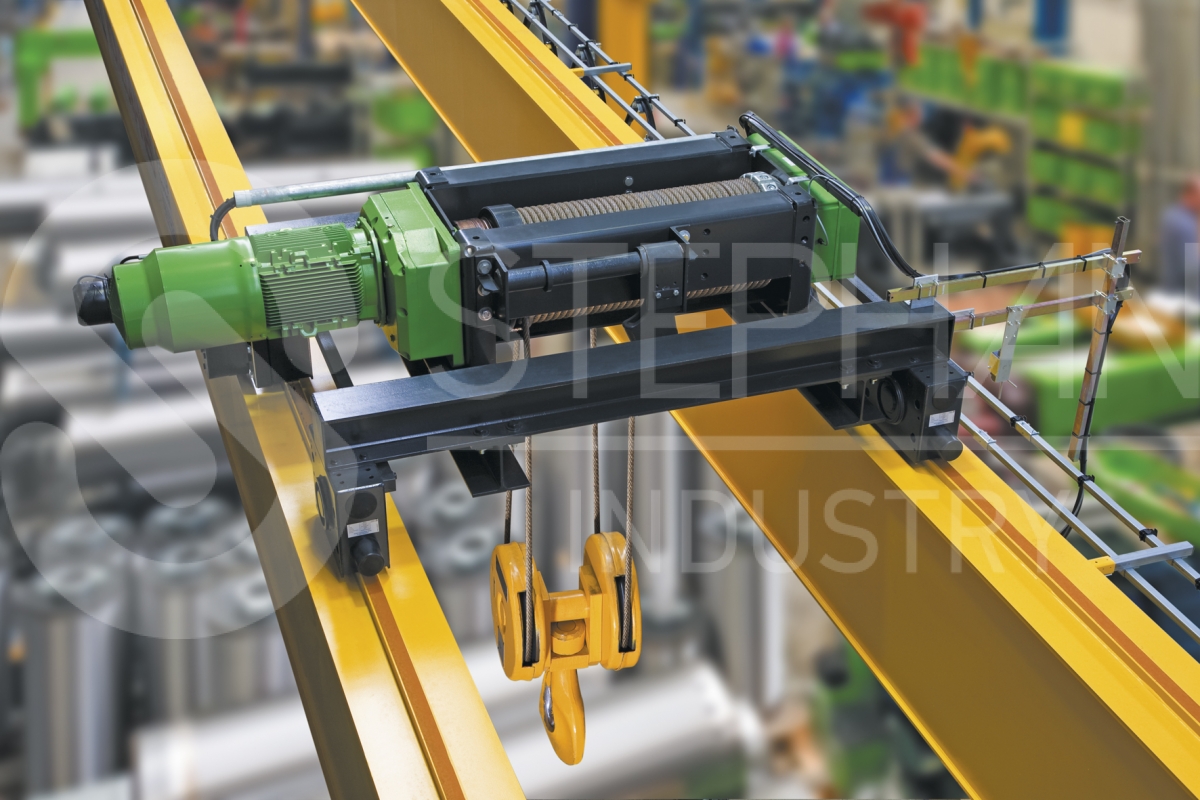

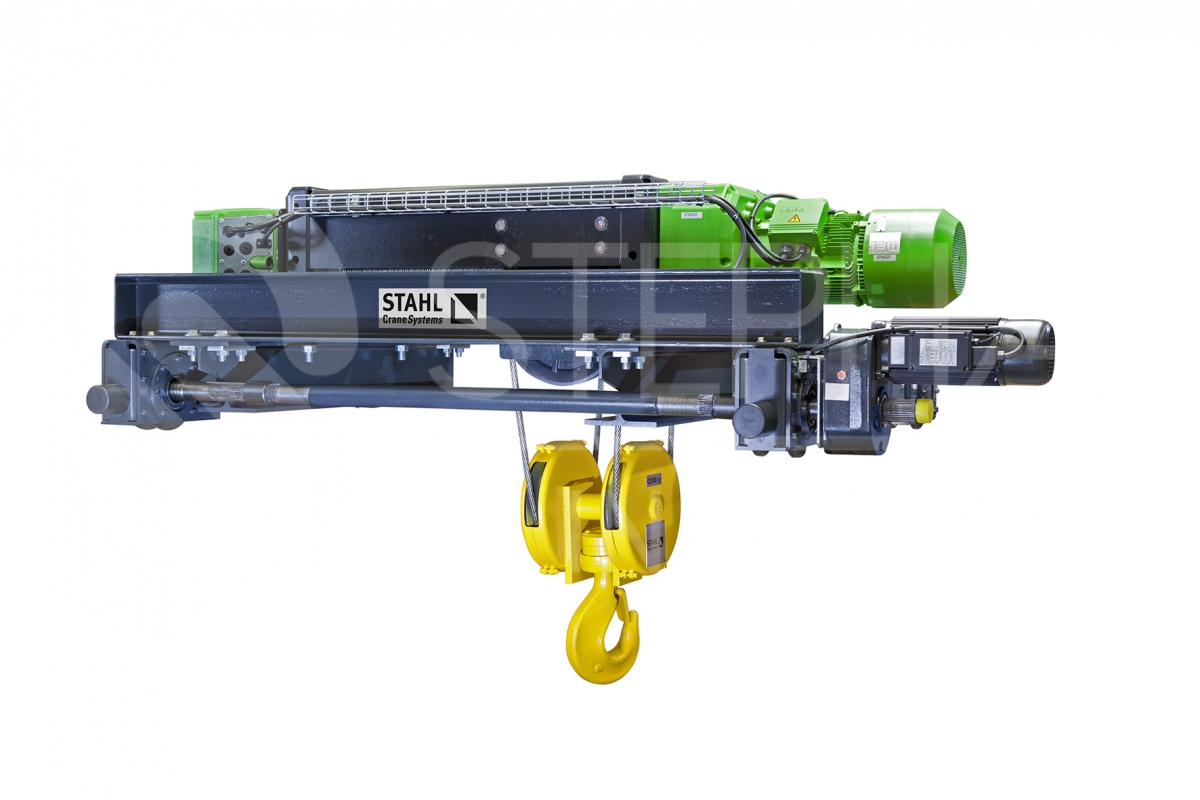

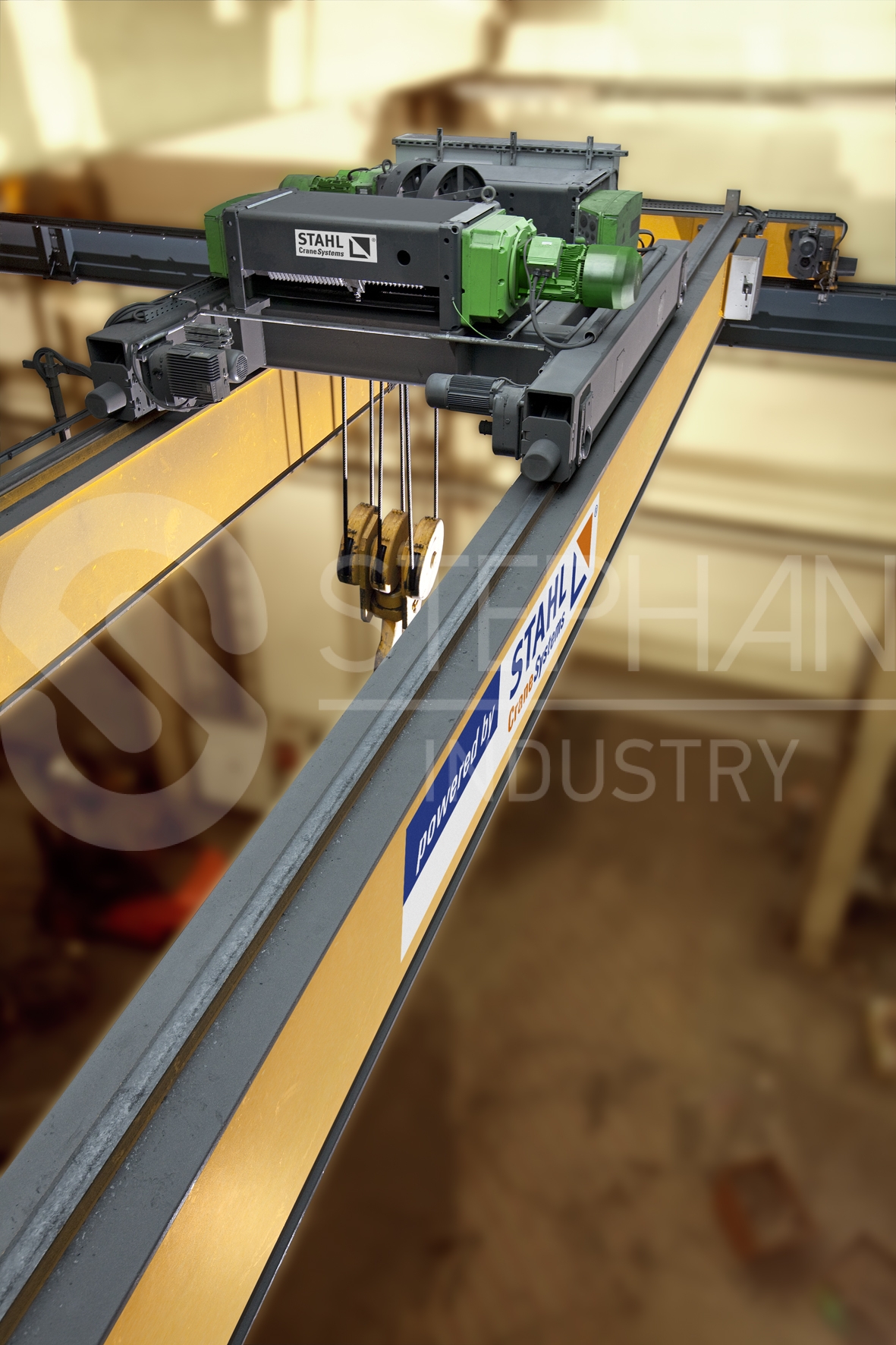

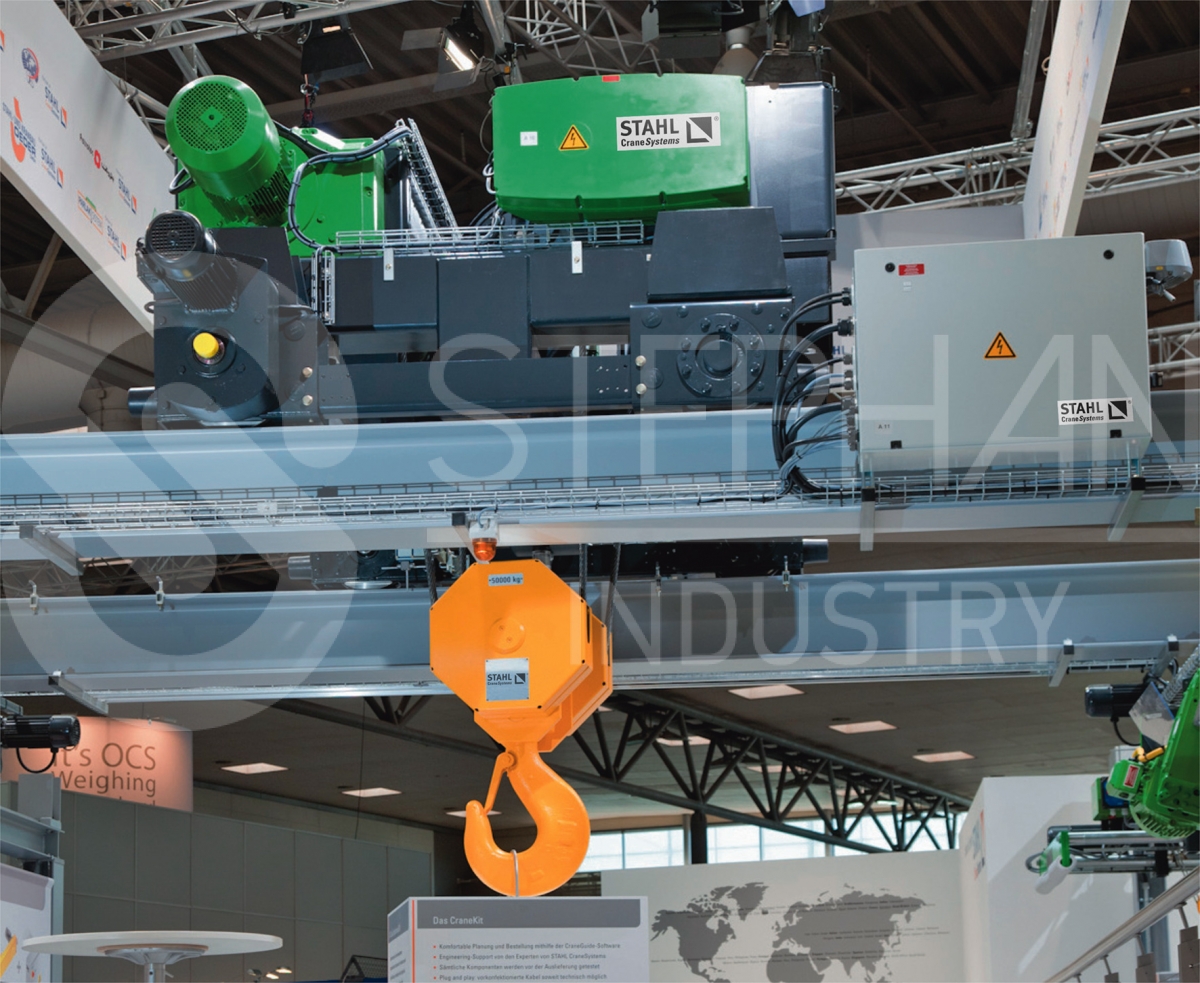

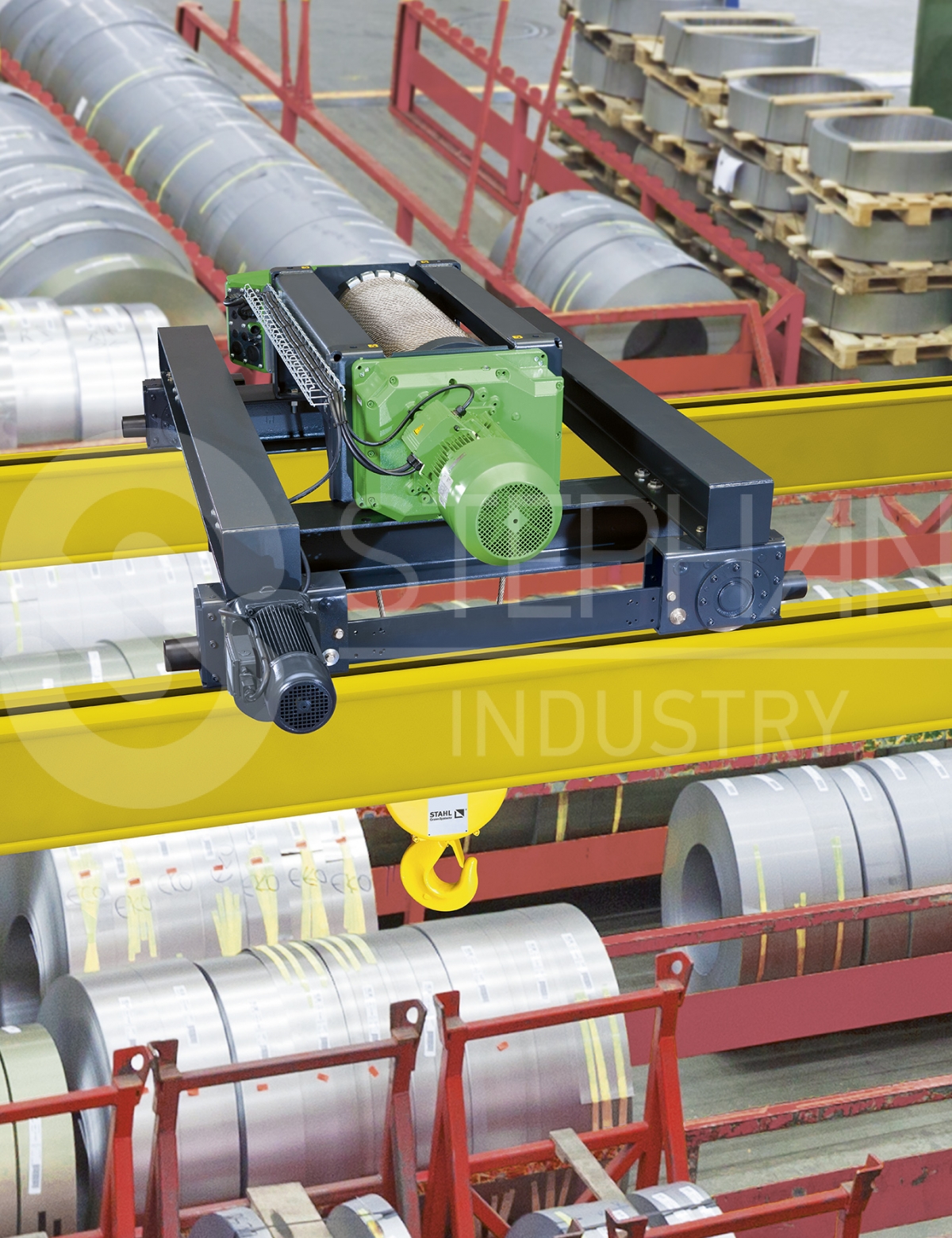

Стандартная комплектация грузовой (крановой) тележки серии AS:

- колея грузовой тележки от 900 мм до 3550мм

- 2 скорости подъема

- 2 скорости передвижения

- Тормоза на всех механизмах

- Степень защиты IP 55

- Счетчик моточасов

- Концевые выключатели редуктора подъема/опускания

- Электронный ограничитель грузоподъемности

- Защита двигателей подъема и передвижения от перегрева

- Толщина лакокрасочного слоя 80мкм

Возможное исполнение:

- пожаробезопасное исполнение

- взрывозащищенное исполнение (серия AS Ex) для Зон (1,2, 21, 22)

- для работы в химически-агрессивной среде

- для работы при низких температурах до -40С

- для работы при высоких температурах до +70С

- для работы в чистых помещениях

- для литейного производства

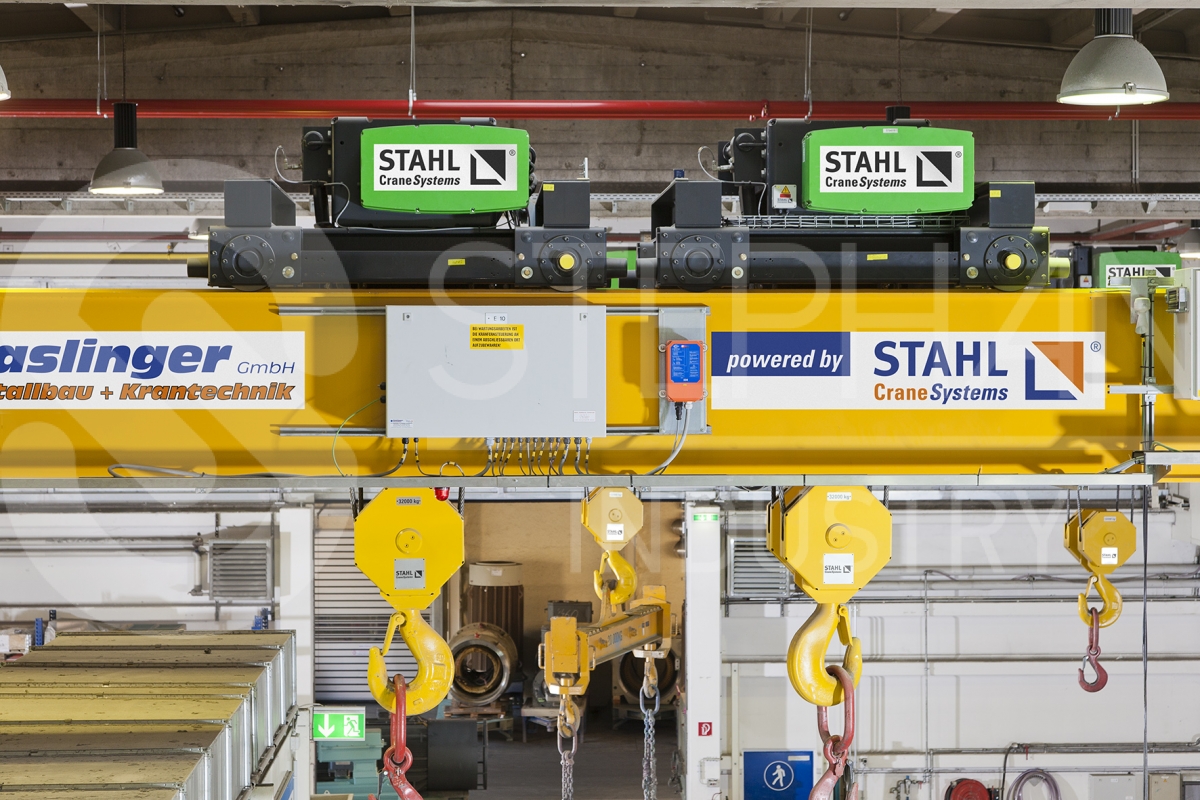

- Сдвоенные тали (серия AS ZW). Преимущества сдвоенных талей: Большая грузоподъемность (до 125 т), строго вертикальный подъем, высокая скорость подъема



Возможные опции талей AS:

- 4ех позиционные концевые выключатели подъема/ опускания

- Концевые выключатели передвижения телеги

- Степень защиты электрооболочек – IP 66

- Мультиконтроллер SMC (Регистрация эксплуатационных данных: количества рабочих часов, суммарной нагрузки, количества отключений двигателя, аварийных остановок и изменения нагрузки, так же возможно подключение к ПК)

- Радиоуправление

- Звуковая и световая сигнализация

- Ручное растормаживание

- Дополнительный (второй) тормоз механизма подъема (устанавливается на барабане)

- строго-вертикальный подъем (без смещения крюка во время подъема)

- Частотное регулирование подъема (серия ASF)

- система ESR обеспечивающая ускоренный подъем груза ниже номинальной грузоподъемности (только для серии SHF)

- Частотное регулирование передвижения

- Система предотвращающая движение крюковой подвески после соприкосновения груза с полом

- Площадка обслуживания грузовой тележки и ограждения

- Специальная окраска с толщиной ЛКП до 240 мкм (согласно C4 по DIN EN ISO 12944-5)

- Покраска в специальный цвет

- Индикатор нагрузки навесной на корпусе тали (Четырехзначный 7-сегментный индикатор нагрузки. Крупноформатный, светящийся красным)

- Индикатор нагрузки на пульте управления

- Различные варианты напряжения питания - 220В, 380В, 420В, 500В, 660В,

- Двухрогий крюк

- Крюковая обойма с запираемым крком

- Подпружиненный/моторизированный кабельный барабан (для подключения навесного электрического оборудования: магнитные траверсы, захваты и т.д.)

* не все опции применимы для взрывозащищенного исполнения

Особенности грузовых телег STAHL

- Прочная литая направляющая для каната
- Низкие расходы на текущий ремонт: тормоза, канатный привод, направляющая каната обладают запасом прочности, обеспечивающим низкий износ и долгий срок службы.

- Редуктор, не требующий технического обслуживания, демонстрирует ультрасовременную технологию: полностью закрытый корпус максимальной прочности и точности, высокая твердость зубьев после закалки и цементации поверхности (длительный срок службы, низкий уровень шума) жидкая смазка на весь срока службы.

- Увеличенный срок службы тормоза подразумевает как минимум 1-2 x 1 000 000 торможений.

- Малый объем технического обслуживания

- Штепсельные соединители обеспечивают простой электрический монтаж

- Уменьшенные размеры и вес

Расшифровка маркировки талей серии AS

AS. 7063 - 20 (ZW) 2/1-1 L2

  1   2  3    4     5    6    7  8



Обозначение типа

1 Серия (AS = Таль с двухскоростным электродвигателем, ASF = Таль с частотным приоводм, ASR = Таль с пониженной грузоподъемностью)

2 Типоразмер канатной тали

3 Тяговое усилие барабана x100 [даН]

4 Максимальная скорость барабана в м/мин при частоте сети 50 Гц

5 Двойная таль

6 Запасовка

7 Количество крюков

8 Длина барабана




Не забудьте посетить нашу Видеогалерею для более детального ознакомления с культурой производства завода STAHL Crane Systems и работой изготовленной продукции!

По Вашему тебованию, мы готовы предоставить чертежи в редактируемом формате dwg, а так же 3D модели STP. Возможно изготовление талей с параметрами отличными от указанных.
