Технические характеристики

Грузоподъемность: от 6.3 до 60 тонн

Высота подъема: от 6 до 69 м

Производитель: World Hoists (Китай)

Описание

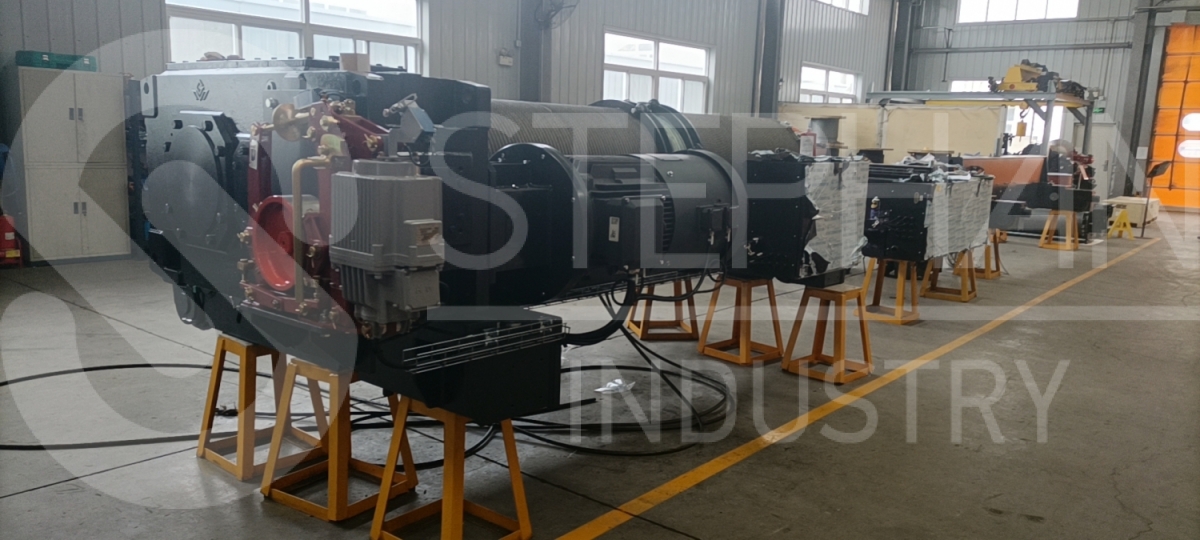

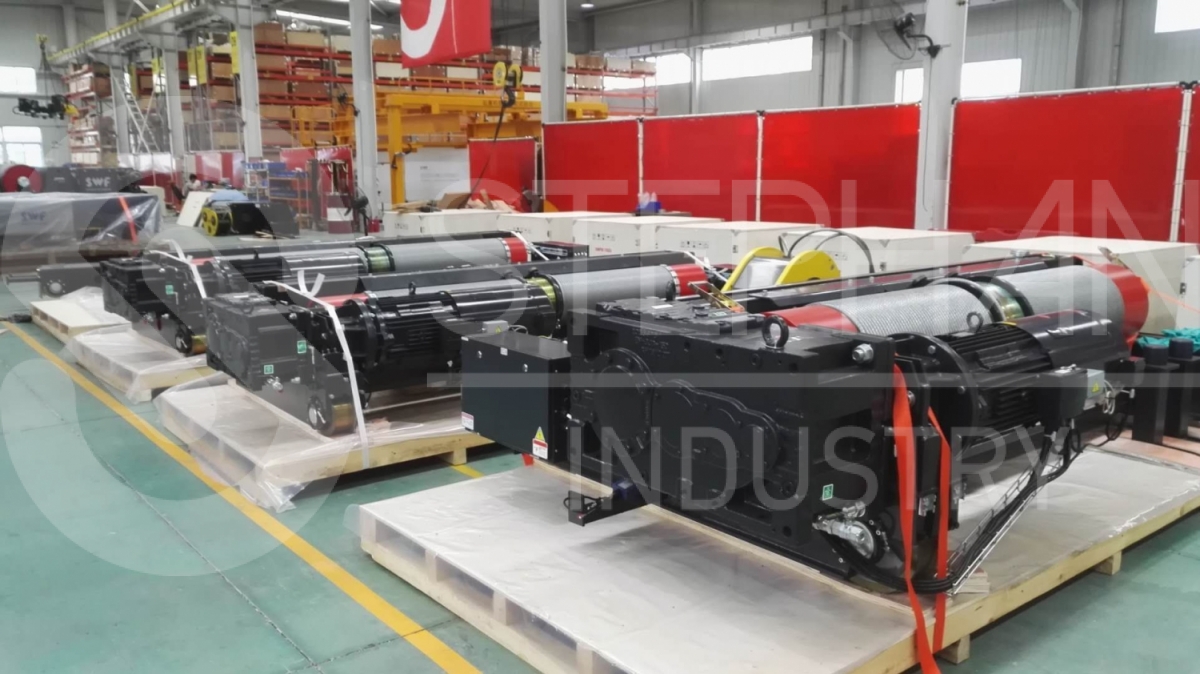

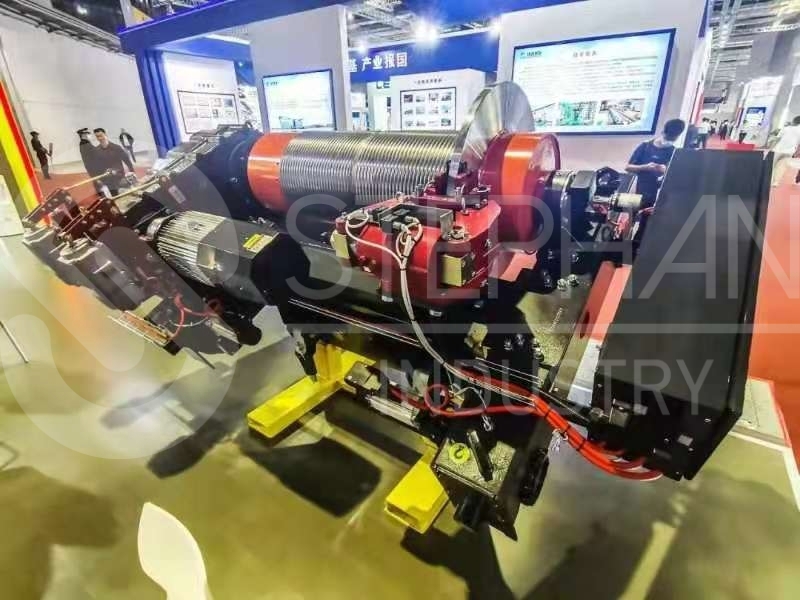

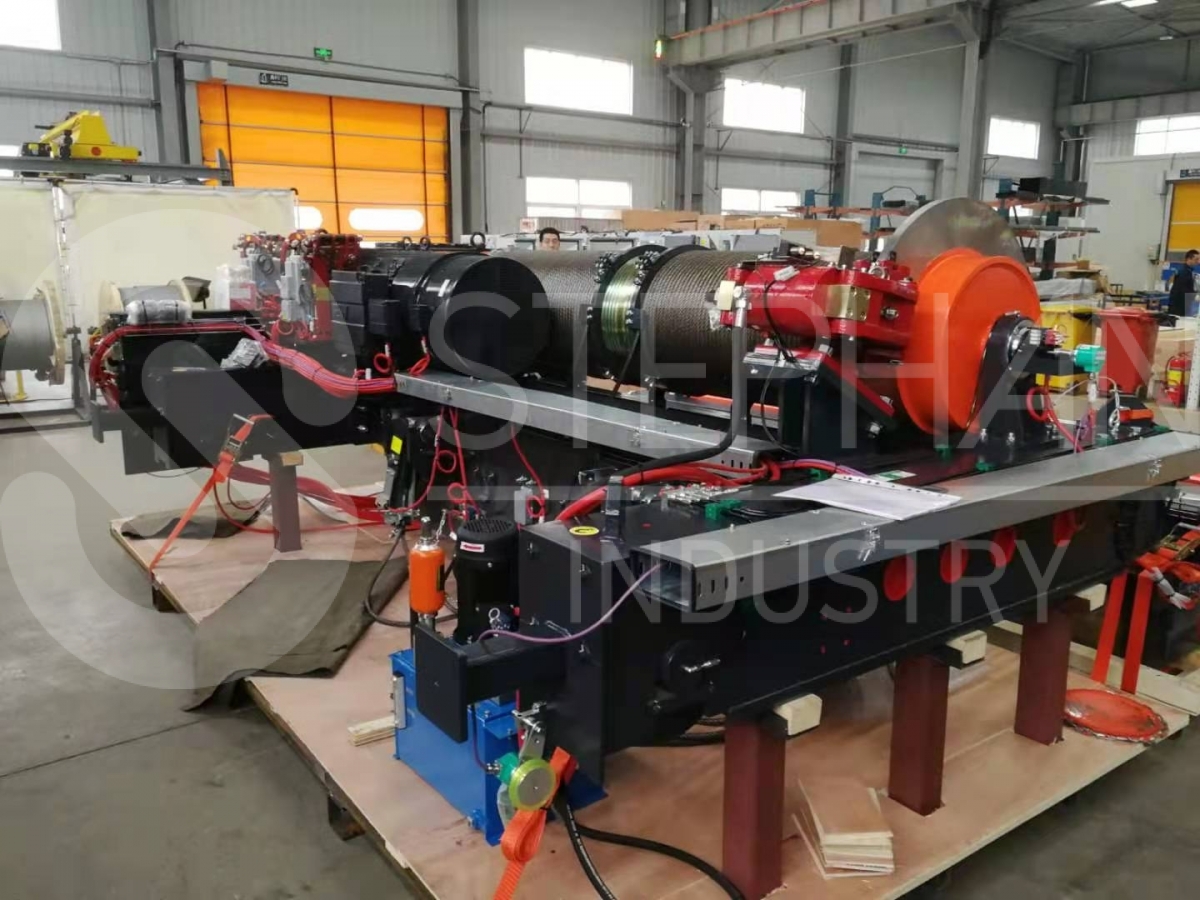

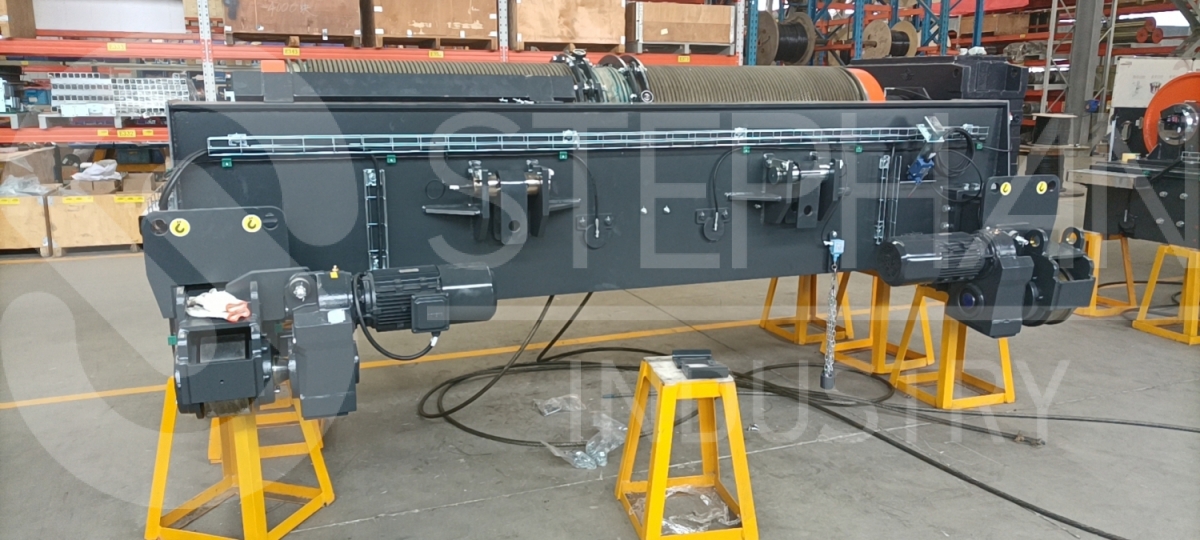

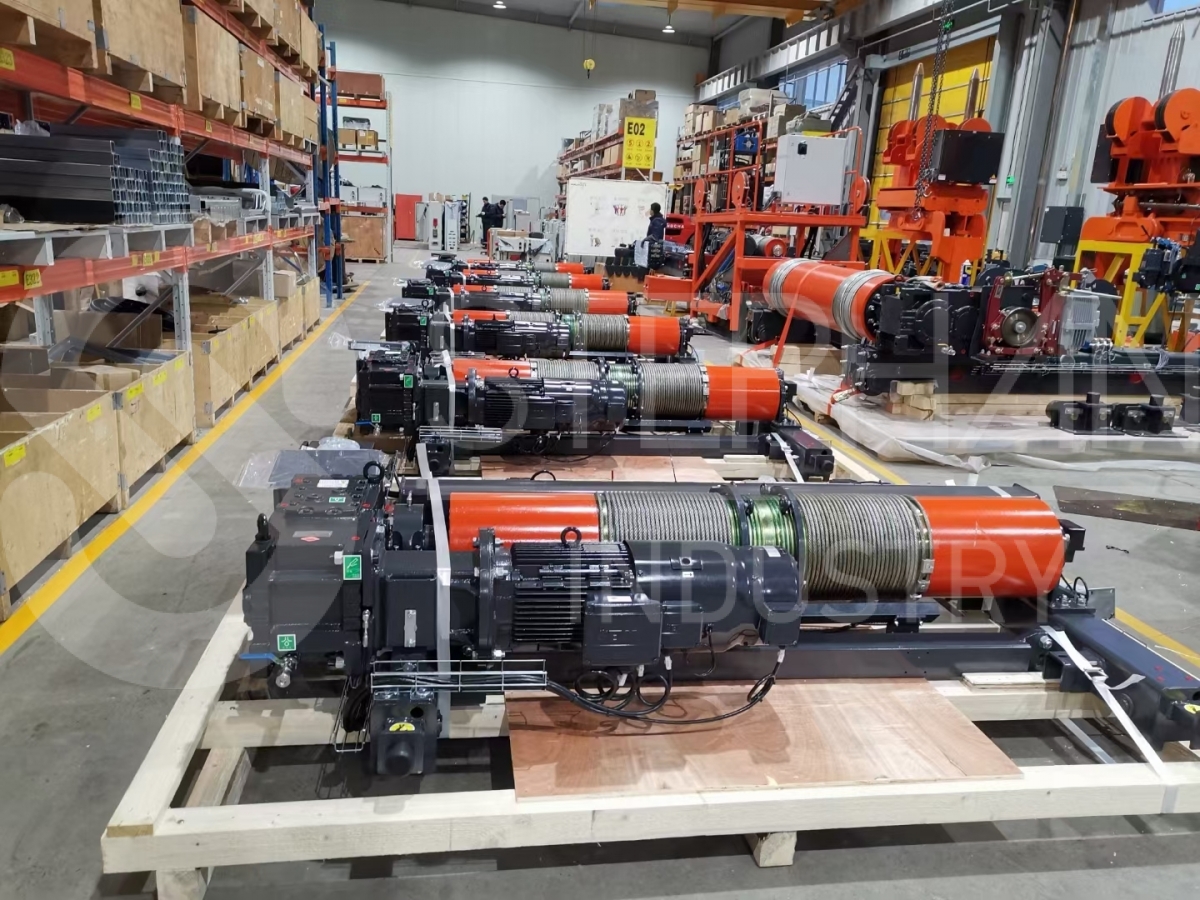

Электрические канатные тали серии K производства World hoists это высококачественный продукт, изготовленный по немецким чертежам и технологиям в КНР в соответствии с требованиями стандартов ISO/DIN. Тали могут быть изготовлены большей грузоподъемностью и большей высотой подъема по запросу.

Стандартная комплектация талей серии K:

- 2ух скоростной механизм подъема тали
- Частотное регулирование механизма передвижения тали
- Степень защиты IP 55
- Интеллектуальная система безопасности (может автоматически считать все нагрузки в режиме реального времени и определять ожидаемый срок службы тали "Safe Working Period" (SWP))
- Электронный ограничитель грузоподъемности с погрешностью не более 5%
- 4ех позиционный концевыой выключатель редуктора механизма подъема/ опускания
- Электрика Schnieder Electric
- Защита двигателей от перегрева
- буферные упоры на механизме передвижения
- защита контроля фаз (устройство размыкает главный контактор в случае обрыва фазы)
- водило (бугель) для токоподвода
- Надежная упаковка

Технические особенности:

- Все двигатели имеют цилиндрический ротор, изоляцию класса F (или класса H по выбору) и рассчитаны на работу в режиме ED не менее 60%.
- Рама статора изготовлена из экструдированного алюминия для максимального рассеивания тепла вместе с вентилятором, установленным на задней стороне двигателя
- Все двигатели подъемника оснащены дисковыми магнитными тормозами постоянного тока. Тормоза движения тали не требуют регулировки.
- Двигатель подъемника и тормоз спроектированы и изготовлены таким образом, чтобы исключить проскальзывание груза в любой момент пуска или остановки подъемника.
- Тормозной момент не менее чем в 1,8 раза превышает номинальный момент двигателя.
- Тормозные накладки не содержат асбеста, а тормоза полностью закрыты и защищены от пыли.
- Канатный барабан большого диаметра и канатные шкивы увеличивают срок службы каната.
- При использовании канатного барабана большого диаметра горизонтальное перемещение крюка и угол подъема каната сводятся к минимуму. Дрейф крюка составляет менее 0,4%, это наиболее оптимальный вариант положения крюка.
- Канатный барабан изготовлен из высококачественной стальной трубы и имеет точно обработанные канавки для каната, предотвращающие его перекрещивание
- Барабан имеет минимум два мертвых витка каната при нижнем положении крюка
- Канаты изготавливаются из высокопрочной стали и оцинковываются. Для талей World hoists используются канаты маркировочной группы 2160 Н/мм2
- Канатоукладчик износостойкий, сверхпрочный, изготовлен из чугуна с графитовым сферическим покрытием, удерживающим канат в канавках.
- Шкивы изготовлены из чугуна с графитовым сферическим покрытием
- Материал корпуса редуктора - алюминий, изготовленный методом литья под высоким давлением, это инновационное решение более чем на 60% легче чугунного корпуса
- Шестерни (редуктора подъема и передвижения) работают в полностью закрытой полужидкой или масляной ванне смазки, рассчитанной на весь срок службы тали.
- Все шестерни смазываются герметично, отсутствуют открытые шестерни. Передача - цилиндрическая, все зубчатые колеса закалены до твердости HRC60 и зашлифованы.
- Все движения тали являются независимыми и могут выполняться одновременно.
- Специальная серия контакторов предназначенная для крановых установок и рассчитанных на сильную вибрацию.
- В контакторах, управляющих движением в противоположных направлениях, используется механическая блокировка, предотвращающая случайный одновременный контакт.
- Чехол барабана тали защищающий таль от пыли, грязи и осадков
- Все кабели уложены в кабель каналы
- Порошковая окраска металлоконструкций тали
- Зубчатые передачи механизма передвижения находятся в закрытом корпусе

Подтверждение качества:

- Качество ковки крюков сертифицировано, включая испытание на магнитные частицы.
- Канаты имеют сертификаты производителя.
- Редукторы проходят испытания на холостом ходу, включая измерение твердости и люфта.
- Каждая таль проходит испытания на заводе Worldhoists под полной нагрузкой.
- Испытания двигателя включают в себя измерение сопротивления, изоляционного сопротивления, высокого напряжения и короткого замыкания, а также испытание на холостом ходу.

Возможное исполнение

- во взрывозащищенном исполнении (Зона 1, 2, 21, 22)
- для работы в химически-агрессивной среде
- в химо-стойком исполнении
- в морском исполнении
- для использования в чистых помещениях
- металлургические тали
- тали для гальванических производств
- для пыльных зон
- для криволинейного пути катания
- и т.д.

Возможные опции

- Частотно-регулируемая скорость подъема
- Дополнительный (второй) тормоз механизма подъема
- Ручное растормаживание
- Степень защиты IP66
- Концевые выключатели передвижения тали
- Радиоуправление
- специальная покраска (морская, химостойкая и т.д.)
- Покраска в специальный цвет
- Иные специальные опции
