Технические характеристики

Грузоподъемность: от 25 до 160 тонн

Производитель: STAHL Crane Systems

Описание

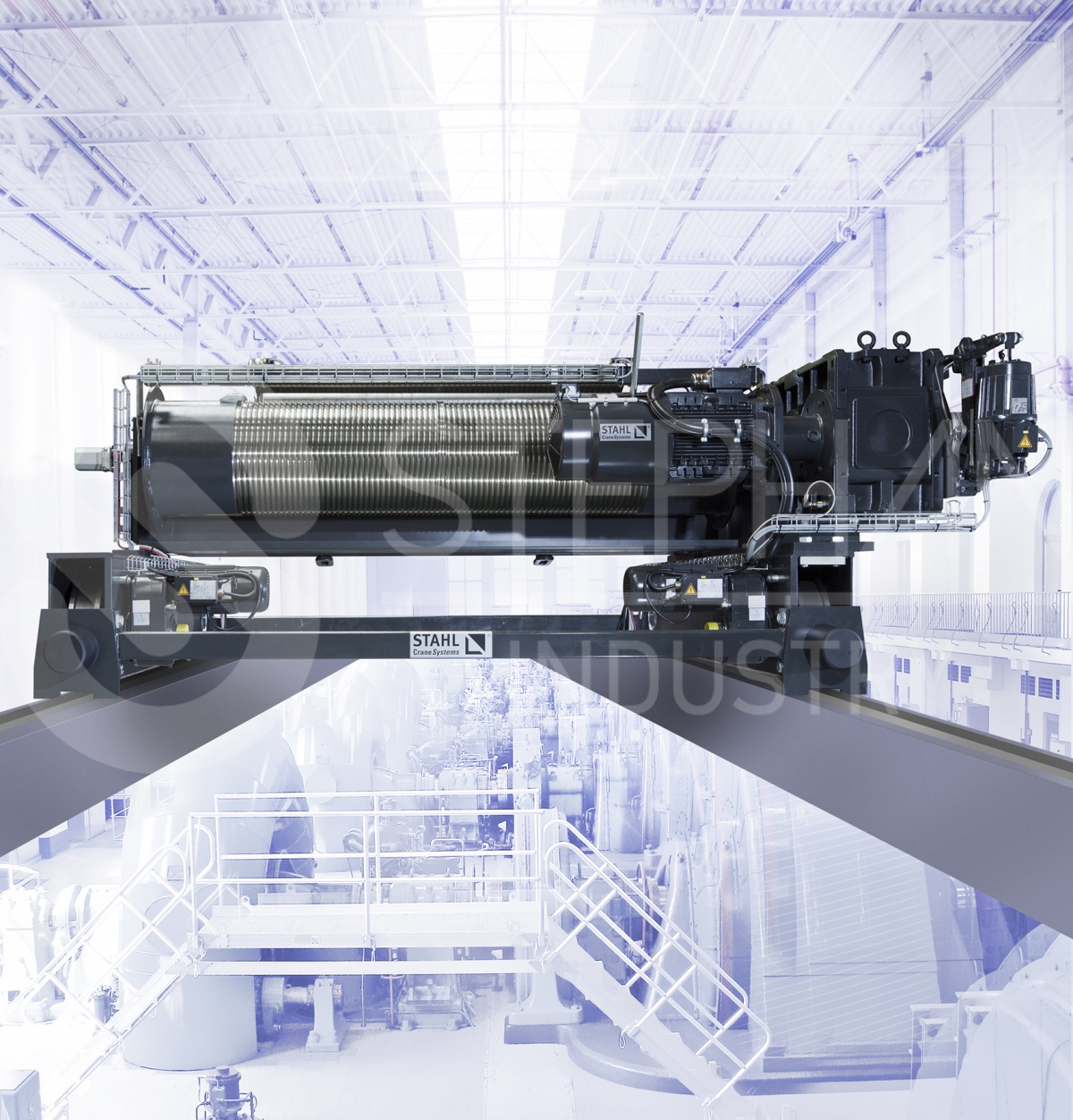

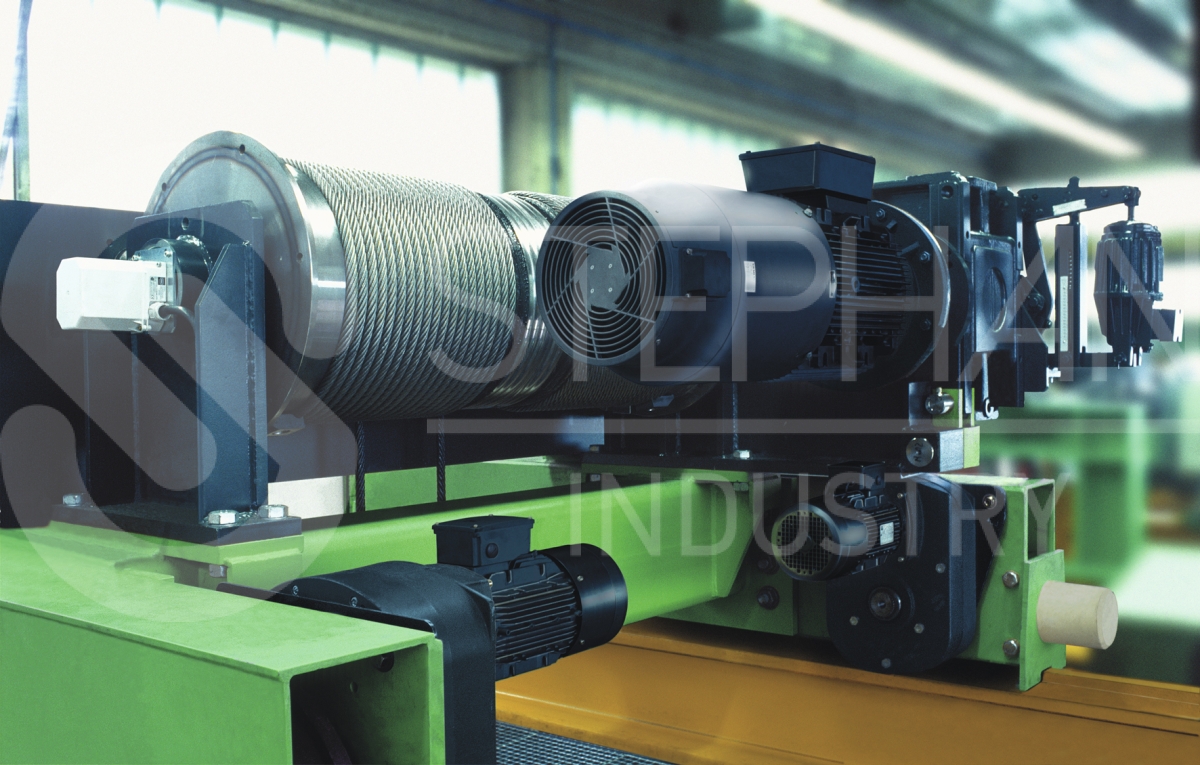

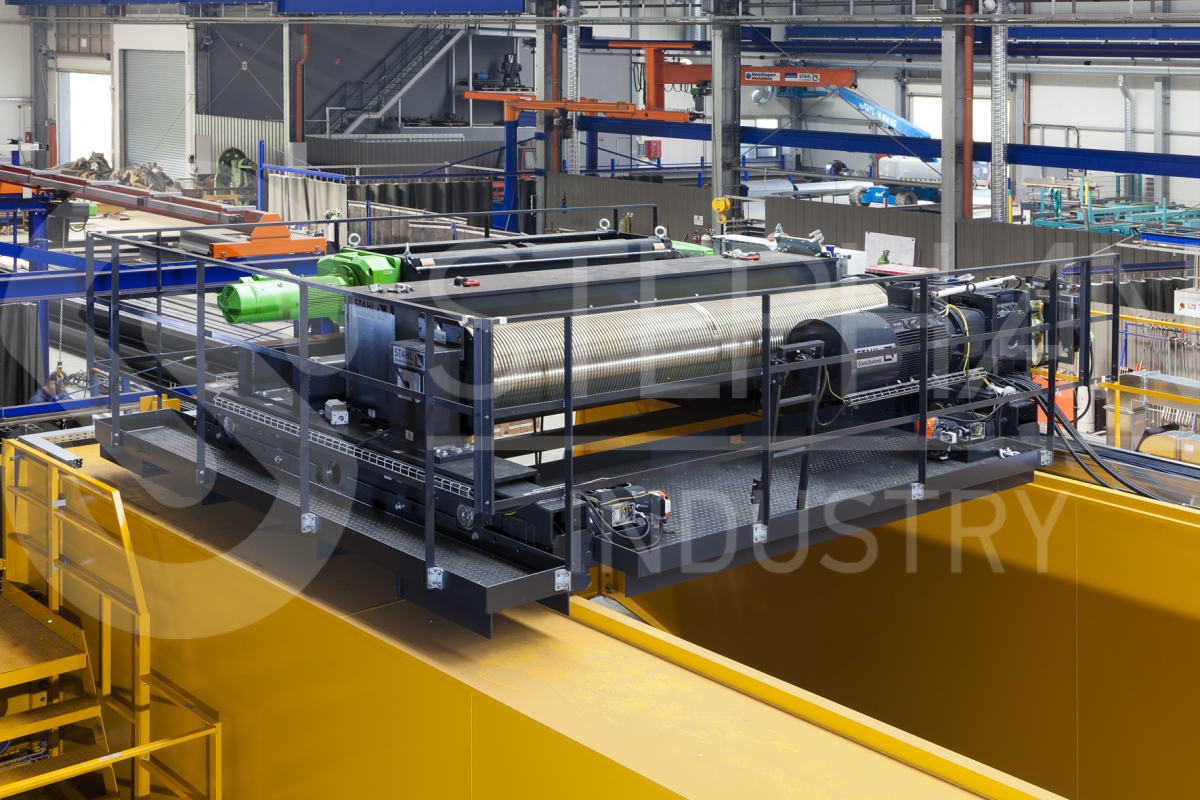

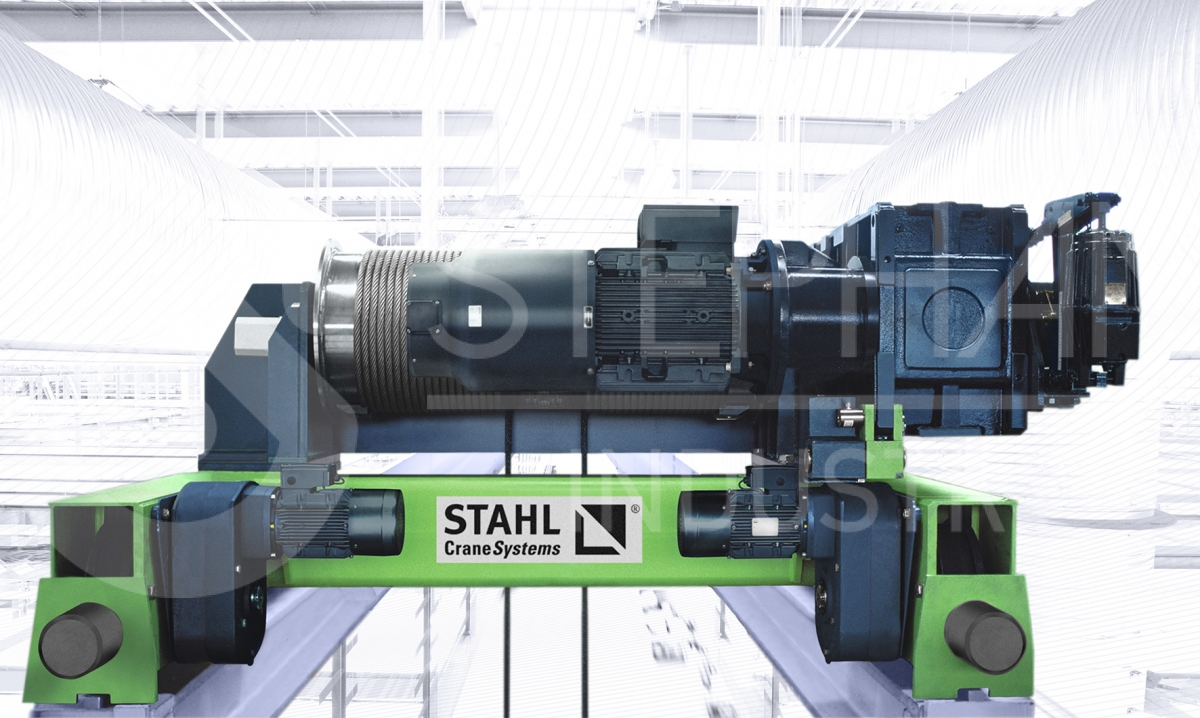

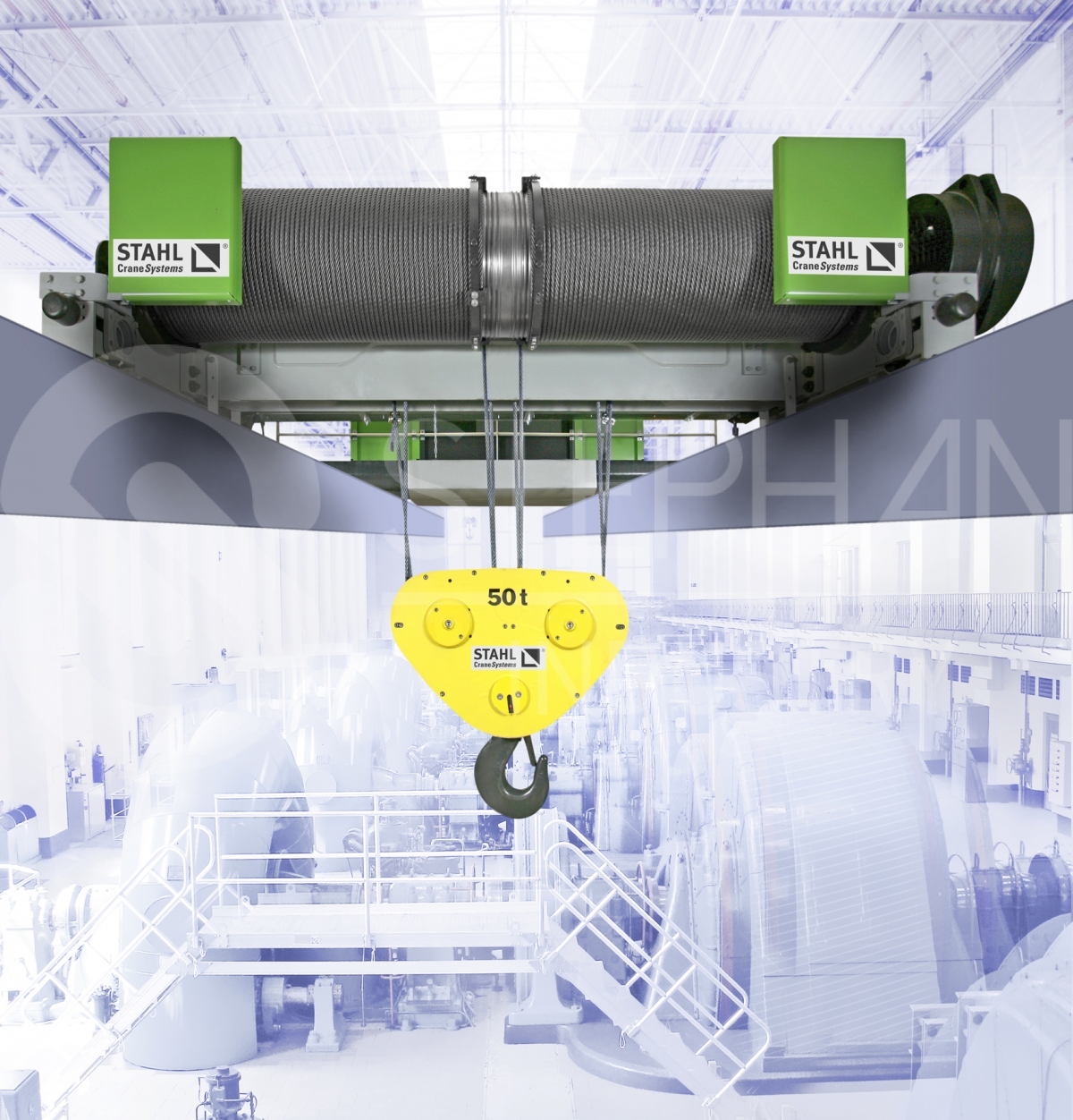

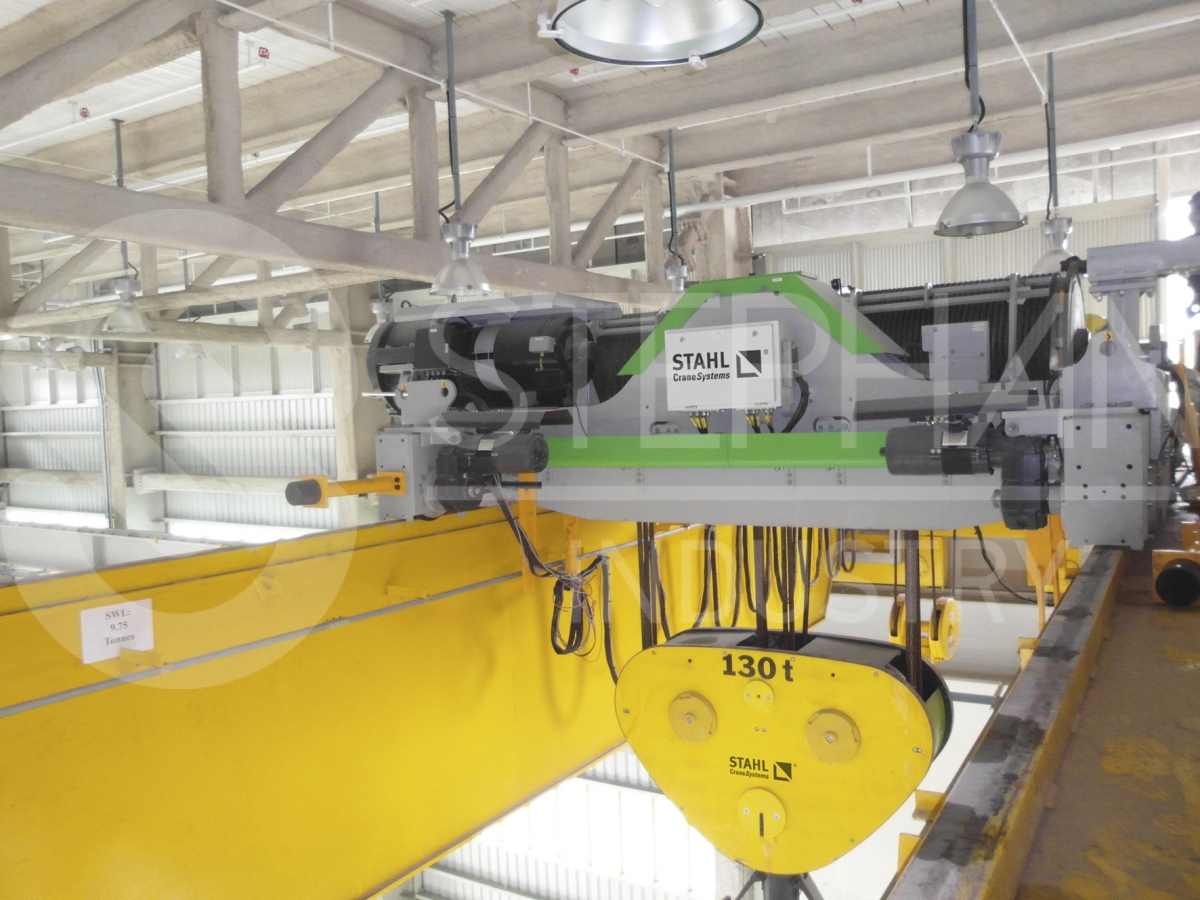

Основные компоненты канатной лебедки серии SHW 8 для очень тяжелых грузов заимствованы из надежной серии подъемных механизмов серии SH. Данный тип лебедок рассчитан на класс тяжеловесных грузов с грузоподъемностью до 160 тонн и при этом обладает очень компактной конструкцией.

Модульная конструкция позволяет создавать практически любые комбинации конструкций для индивидуальных решений.

Преимущества

- Проверенные временем стандартные комплектующие серии SH.

- Модульная и компактная конструкция.

- Привода передвижения с мягким режимом пуска.

- Отключение при перегрузке в стандартной комплектации.

- Компактные размеры по высоте.

- Электрические штекерные разъемы для быстрого и безошибочного подключения, что упрощает монтаж и замену комплектующих.

Стандартная комплектация

- 2 скорости подъема.

- 2 скорости передвижения.

- Тормоза на всех механизмах.

- Степень защиты IP 55.

- Счетчик моточасов.

- Концевой выключатель редуктора подъема/опускания.

В стандартной версии лебедка оснащена аварийным концевым выключателем для верхнего и нижнего положений крюка. Дополнительно, лебедка оснащена переключателем скорости "быстро", "медленно" и концевым выключателем подъема для отключения в верхней позиции крюка в штатном режиме работы.

- Электронный ограничитель грузоподъемности (защита от перегруза).

- Защита двигателей подъема и передвижения от перегрева.

- Толщина лакокрасочного слоя 80мкм.

- Установлено устройство оценки SLE (по умолчанию для SHW) или мультиконтроллер SMC (по умолчанию для SHWF, по запросу для SHW) с функциями перегрузочного выключателя, контроля температуры термистора PTC подъемного привода, счетчика рабочих часов и управления двигателем.

Возможное исполнение

- Пожаробезопасное исполнение.

- Взрывозащищенное исполнение (серия SHW Ex) для Зон (1, 2, 21, 22).

- Исполнение для работы в химически-агрессивной среде.

- Для работы при низких температурах до -40С.

- Для работы при высоких температурах до +70С.

- Для работы в чистых помещениях.

- Для литейного производства.

Возможные опции

- 6-ти или 8-ми позиционный концевой выключатель редуктора.

Концевой выключатель для нижнего положения крюка осуществляется с помощью добавочных переключающих элементов в концевом выключателе редуктора. Также по запросу доступны 2 или 4 дополнительных переключающих контакта.

- Концевые выключатели передвижения тали.

- Степень защиты электрооболочек – IP 66.

- Мультиконтроллер SMC (регистрация эксплуатационных данных: количества рабочих часов, суммарной нагрузки, количества отключений двигателя, аварийных остановок и изменения нагрузки, так же возможно подключение к ПК).

- Радиоуправление.

- Звуковая и световая сигнализация.

- Ручное растормаживание.

- Защита каната (предотвращает намотку каната на барабан в два слоя и пропуск канавки барабана).

- Дополнительный (второй) тормоз механизма подъема.

- Частотное регулирование подъема.

- Частотное регулирование передвижения.

- Система, предотвращающая движение крюковой подвески после соприкосновения груза с полом.

- Специальная окраска с толщиной ЛКП до 240 мкм (согласно C4 по DIN EN ISO 12944-5).

- Покраска в специальный цвет.

- Индикатор нагрузки навесной на корпусе лебедки (четырехзначный 7-сегментный индикатор нагрузки).

- Индикатор нагрузки на пульте управления.

- Различные варианты напряжения питания - 220В, 380В, 420В, 500В, 660В.

- Двурогий крюк.

- Крюковая обойма с запираемым крюком.

- Подпружиненный/моторизированный кабельный барабан (для подключения навесного электрического оборудования: магнитные траверсы, захваты и т.д.).

* Не все опции применимы для взрывозащищенного исполнения.

Расшифровка маркировки

SHWF

8

200-

20

8/2-1

L2

1

2

3

4

5

6

1 - Серия (SHW с  двухскоростным двигателем подъема, SHWF с 4-полюсным двигателем для регулировки частоты).

2 - Типоразмер лебедки SHW 8.

3 - Усилие тяги барабана x100 [даН].

4 - Максимальная скорость барабана в м/мин при частоте сети 50 Гц.

5 - Запасовка.

6 - Длина барабана.


Не забудьте посетить нашу Видеогалерею для более детального ознакомления с культурой производства завода STAHL Crane Systems и работой изготовленной продукции!

По Вашему тебованию, мы готовы предоставить чертежи в редактируемом формате dwg, а так же 3D модели STP. Возможно изготовление лебедок с параметрами отличными от указанных.
